उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-क्यू440ए003-सी
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-क्यू440ए003-सी | 40G QSFP+ से 4x10G AOC केबल 3M | 0 ~ 70 ℃ |
विवरण

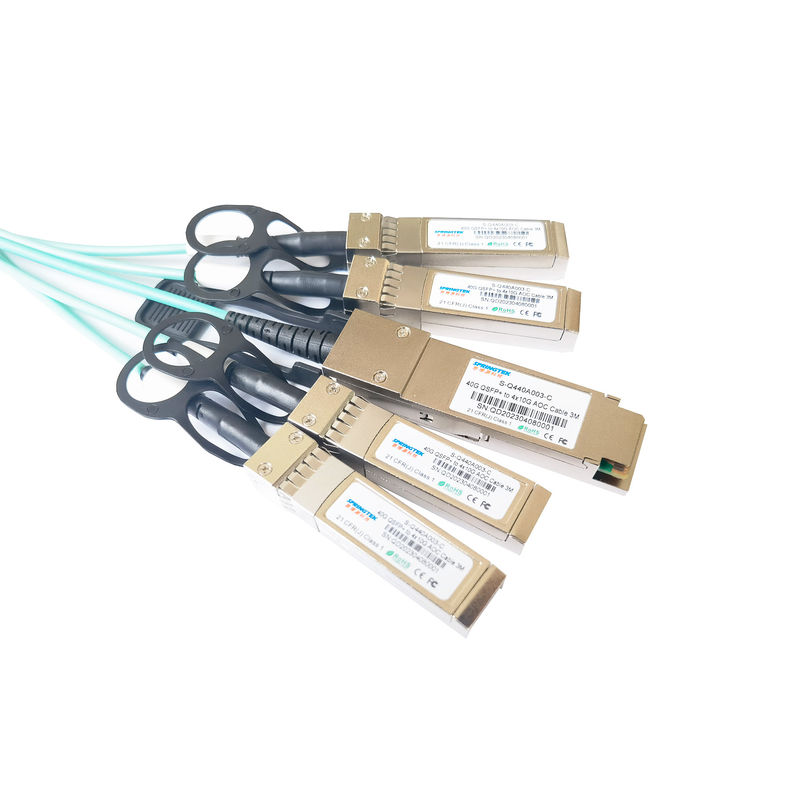

स्प्रिंगटेक 40G QSFP+ AOC उत्पाद पारंपरिक कॉपर केबल की बैंडविड्थ सीमा को पार करने के लिए एक उच्च डेटा दर समानांतर सक्रिय ऑप्टिकल केबल है।स्प्रिंगटेक 40G QSFP+ AOC 4 स्वतंत्र डेटा ट्रांसमिशन चैनल और 4 डेटा प्राप्त करने वाले चैनल मल्टीमोड रिबन फाइबर के माध्यम से प्रदान करता है, प्रत्येक 10 Gb/s ऑपरेशन में सक्षम है। इसके द्वारा 100 मीटर ट्रांसमिशन पर 40Gb/s की कुल डेटा दर प्राप्त की जा सकती है। उत्पाद, अल्ट्रा-फास्ट कंप्यूटिंग डेटा एक्सचेंज का समर्थन करने के लिए।
स्प्रिंगटेक उत्पाद को QSFP+ मल्टी-सोर्स एग्रीमेंट (MSA) के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन के साथ डिजाइन किया गया है। इसे तापमान, आर्द्रता और ईएमआई हस्तक्षेप सहित कठोरतम बाहरी परिचालन स्थितियों को पूरा करने के लिए डिजाइन किया गया है।
विशेषताएँ
अनुप्रयोग
मानकएल
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| भंडारण परिवेश तापमान | टीएसटीजी | -40 | 85 | ℃ |
| वर्तमान आर्द्रता | एचहे | 5 | 90 | % |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.3 | +3.6 | वी |
| इनपुट वोल्टेज | विन | -0.3 | वीसीसी+0.3 | वी |
| क्षतिग्रस्त दहलीज, प्रति लेन | डीटी | 3.4 | डी बी एम |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.13 | 3.3 | 3.47 | वी |
| नियंत्रण इनपुट वोल्टेज उच्च | 2 | वीसीसी | वी | ||
| नियंत्रण इनपुट वोल्टेज कम | 0 | 0.8 | वी | ||
| डेटा दर, प्रत्येक लेन | 10.3125 | 11.2 | जीबीपीएस |
ट्रांसमीटर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
|
सिंगल एंडेड इनपुट वोल्टेज टॉलरेंस |
-0.3 | 4 | वी | |||
|
एसी कॉमन मोड इनपुट वोल्टेज टॉलरेंस |
15 | एमवी | आरएमएस | |||
|
विभेदक इनपुट वोल्टेज स्विंग दहलीज |
50 | एमवीपीपी |
लोसा दहलीज |
|||
| विभेदक इनपुट वोल्टेज स्विंग | विन, पीपी | 180 | 1200 | एमवीपीपी | ||
| विभेदक इनपुट प्रतिबाधा | ज़िन | 90 | 100 | 110 | ओम | |
|
सिंगल एंडेड इनपुट वोल्टेज टॉलरेंस |
-0.3 | 4 | वी | |||
| विभेदक इनपुट एस-पैरामीटर | एसडीडी11 | <-12 + 2 × SQRT(f), GHz में f के साथ। | डीबी | 0.01-4.1GHz | ||
| <-6.3 + 13 × log10(f/5.5), GHz में f के साथ | डीबी | 4.1-11.1GHz | ||||
|
सामान्य मोड रूपांतरण के लिए परिलक्षित अंतर |
एससीडी11 | -10 | डीबी | 0.01-11.1GHz | ||
रिसीवर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
| सिंगल एंडेड आउटपुट वोल्टेज | -0.3 | 4 | वी | |||
|
एसी सामान्य मोड आउटपुट वोल्टेज |
7.5 | एमवी | आरएमएस | |||
|
विभेदक आउटपुट वोल्टेज स्विंग |
वाउट, पीपी | 400 | 800 | एमवीपीपी | ||
| विभेदक आउटपुट प्रतिबाधा | ज़ाउट | 90 | 100 | 110 | ओम | |
|
विभेदक आउटपुट एस-पैरामीटर |
एसडीडी22 | <-12 + 2 × SQRT(f), GHz में f के साथ | डीबी | 0.01-4.1GHz | ||
| <-6.3 + 13 × log10(f/5.5), GHz में f के साथ | डीबी | 4.1-11.1GHz | ||||
|
सामान्य मोड आउटपुट प्रतिबिंब गुणांक |
एससीसी22 | <-7 + 1.6×f, GHz में f के साथ | डीबी | 0.01-2.5GHz | ||
| -3 | डीबी | 2.5-11.1GHz | ||||
| कुल घबराना | 0.38 | यूआई | ||||
| नियतात्मक जिटर | 0.64 | यूआई | ||||
