उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-FP1085L03-सीडी

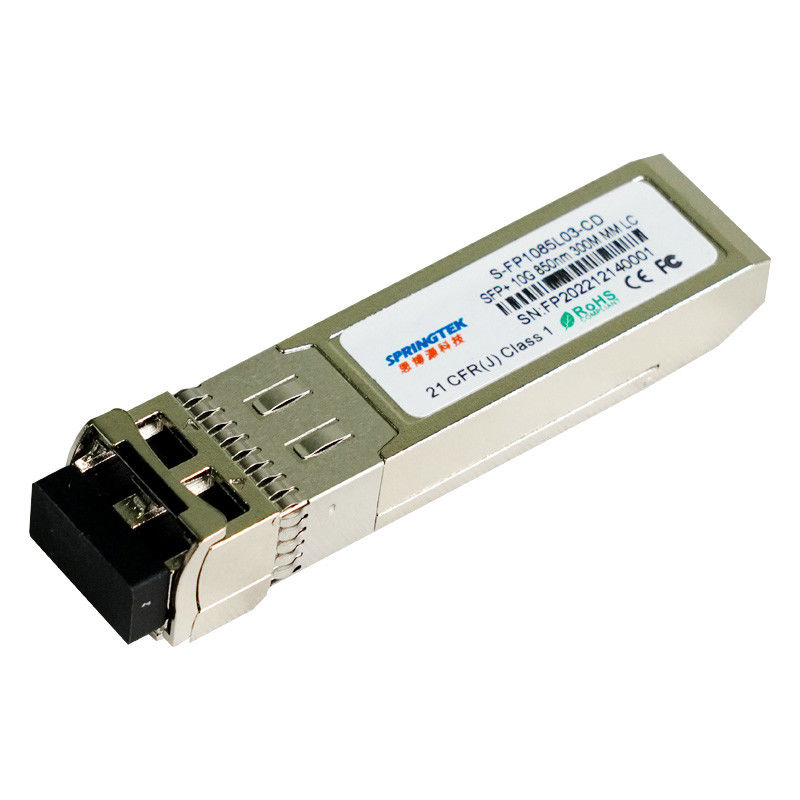

10G SFP+SR ऑप्टिकल ट्रान्सीवर, LC कनेक्टर, MMF पर 300m तक के लिए 850nm
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-FP1085L03-सीडी | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC, DDM के साथ |
| एस-FP1085L03-आईडी | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 850 एनएम एसएफपी + ट्रांसीवर को 10 जी ईथरनेट के लिए मल्टीमोड फाइबर पर ऑप्टिकल डेटा प्रसारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है।
मॉड्यूल विद्युत इंटरफ़ेस SFI विद्युत विनिर्देशों के अनुरूप है।ट्रांसमीटर इनपुट और रिसीवर आउटपुट प्रतिबाधा 100 ओम अंतर है।डेटा लाइनें आंतरिक रूप से एसी युग्मित हैं।मॉड्यूल अंतर समाप्ति प्रदान करता है और गुणवत्ता संकेत समाप्ति और कम ईएमआई के लिए अंतर को सामान्य मोड रूपांतरण में कम करता है।
विशेषताएँ
850 एनएम वीसीएसईएल लेजर और पिन फोटो डिटेक्टर
डुप्लेक्स एलसी रिसेप्टकल ऑप्टिकल इंटरफेस अनुपालन
एकल +3.3V बिजली की आपूर्ति
हॉट-प्लगबल
सीएमएल संकेतों का एसी कपलिंग
अंतर्राष्ट्रीय कक्षा 1 लेजर सुरक्षा प्रमाणित
तापमान रेंज आपरेट करना:
डीडीएमआई फ़ंक्शन आंतरिक रूप से कैलिब्रेटेड मोड के साथ उपलब्ध है
वाणिज्यिक: 0 ℃ ~ + 70 ℃
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
फाइबर चैनल
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| -40 | - | 85 | |||
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | - | - | 300 | एमए |
| आधार - सामग्री दर | बीआर | - | 10.3125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 700 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| ट्रांसमीटर अक्षम वोल्टेज | वीजिले | 2.0 | - | वीसीसी+0.3 | वी |
| ट्रांसमीटर वोल्टेज सक्षम करें | वीएन | -0.3 | - | 0.8 | वी |
| टीगलतीतर्क उच्च | वीटीएफएच | 2.4 | - | वीसीसी+0.3 | वी |
| टीगलतीतर्क कम | वीटीएफएल | -0.3 | - | +0.4 | वी |
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 850 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| लॉस जोर वोल्टेज | वीलोसा | 2.4 | - | वीसीसी+0.3 | वी |
| लॉस डी-जोर वोल्टेज | वीलोस्ड | -0.3 | - | +0.4 | वी |
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर लक्षण | ||||||||
| लेजर प्रकार | एफपी | |||||||
| केंद्र तरंग दैर्ध्य रेंज | λ | 840 | 850 | 860 | एनएम | |||
| स्पेक्ट्रल चौड़ाई आरएमएस | हाँ | - | - | 0.45 | एनएम | |||
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर | पीबंद | - | - | -30 | डी बी एम | |||
| ऑप्टिकल पावर लॉन्च करें | एक प्रकार की मछली | -5 | - | -1 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 3.5 | - | - | डीबी | |||
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | |||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | - | - | 12 | डीबी | ||||
| ट्रांसमीटर और फैलाव दंड | तेदेपा | - | - | 3.9 | डीबी | |||
| नेत्र आरेख | फ़िल्टर किए जाने पर IEEE802.3ae आई मास्क का अनुपालन करता है | |||||||
| रिसीवर के लक्षण | ||||||||
| रिसीवर प्रकार | नत्थी करना | |||||||
| ऑपरेटिंग सेंट्रल वेवलेंथ | λ | 840 | - | 860 | एनएम | |||
| रिसीवर संवेदनशीलता | सेन | - | - | -10 | डी बी एम | 2 | ||
| रिसीवर अधिभार | पीबैठा | 0.5 | - | - | डी बी एम | |||
| रिसीवर प्रतिबिंब | आरएफएल | - | - | -12 | डीबी | |||
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | |||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -17 | डी बी एम | |||
| लॉस हिस्टैरिसीस | लोश | 0.5 | 3 | 5 | डीबी | |||
| टिप्पणियाँ | ||||||||
|
||||||||
