उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-SD1GDWL80-सीडी

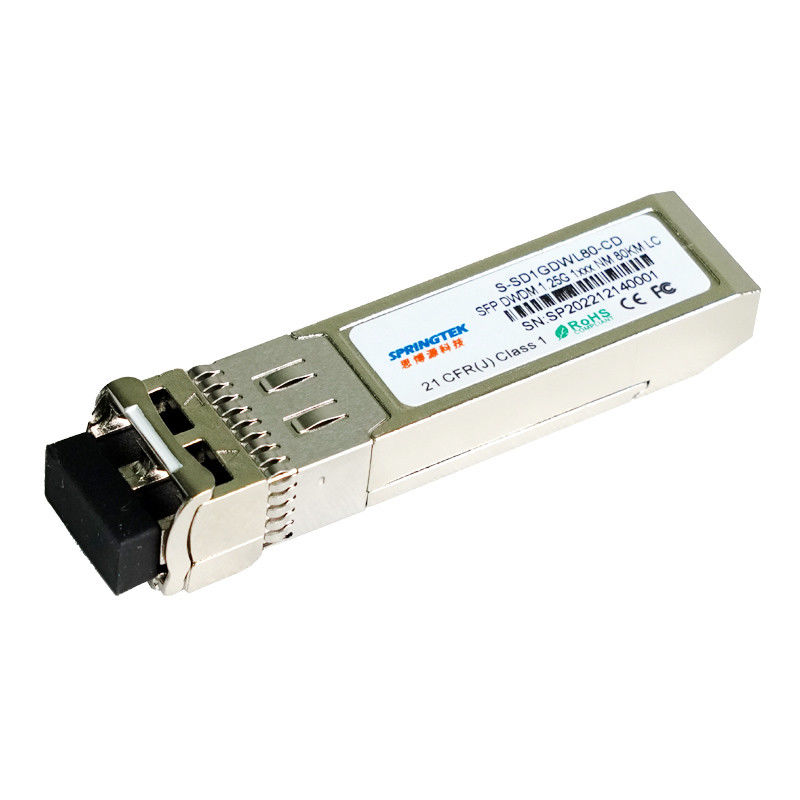

1.25 जीबीपीएसडीडब्ल्यूडीएमC17~C6180किमी एसएफपी ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| S-SD1GDWL80-CD-xx | SFP, DWDM 1.25Gbps, 1510nm~1610nm, SM, LC,80km, 0ºC~+70ºC, DDM के साथ |
| XX=17~61 (आईटीयू चैनल सी-बैंड) 62~16(आईटीयू चैनल एल-बैंड) | |
विवरण
स्प्रिंगटेक डीडब्ल्यूडीएम एसएफपी ट्रांसीवर उत्कृष्ट तरंग दैर्ध्य स्थिरता प्रदर्शित करता है, 100 गीगाहर्ट्ज चैनल, लागत प्रभावी मॉड्यूल पर संचालन का समर्थन करता है।इसे DWDM SONET/SDH, गीगाबिट ईथरनेट और फाइबर-चैनल अनुप्रयोगों के लिए डिज़ाइन किया गया है।
ट्रांसीवर में दो खंड होते हैं: ट्रांसमीटर अनुभाग में ठंडा डीएफबी लेजर शामिल होता है।और रिसीवर सेक्शन में एक TIA.Springtek DWDM SFP मॉड्यूल के साथ एकीकृत APD फोटोडायोड होता है जो कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करता है।
DWDM SFP ट्रांसीवर एक उन्नत निगरानी इंटरफ़ेस प्रदान करता है, जो ट्रांसीवर तापमान, लेजर बायस करंट, ट्रांसमिटेड ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर सप्लाई वोल्टेज, लेजर तापमान और TEC करंट जैसे डिवाइस ऑपरेटिंग मापदंडों तक वास्तविक समय की पहुंच की अनुमति देता है।
विशेषताएँ
1.25 जीबीपीएस ऑपरेशन
100GHz चैनल स्पेसिंग DWDM सिस्टम में उपयोग के लिए उपयुक्त
80 किमी ट्रांस-मिशन के लिए डीडब्ल्यूडीएम डीएफबी और एपीडी फोटोडेटेक्टर
डुप्लेक्स एलसी पात्र के साथ डीडब्ल्यूडीएम एसएफपी एमएसए के अनुरूप
डिजिटल डायग्नोस्टिक मॉनिटरिंग
कोल्ड स्टार्ट अप वेवलेंथ अनुपालन
ऑपरेटिंग केस तापमान: 0 से +70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित
अनुप्रयोग
ईथरनेट IEEE 802.3ae
फाइबर चैनल
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.3 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | -5 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | - | - | 380 | एमए |
ट्रांसमीटर निर्दिष्टीकरण - ऑप्टिकल
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| डेटा दर मल्टीरेट | एमआरए | 155 | 1250 | 2667 | एमबीपीएस |
| केंद्र तरंग दैर्ध्य (एसओएल)△ | नियंत्रण रेखा | एलसी -25 | नियंत्रण रेखा | एलसी +25 | बजे |
| केंद्र तरंग दैर्ध्य (ईओएल)▲ | नियंत्रण रेखा | एलसी -100 | नियंत्रण रेखा | एलसी+100 | बजे |
| ऑप्टिकल ट्रांसमिट पावर | पीओ | 0 | - | 5 | डी बी एम |
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी |
| ऑप्टिकल ट्रांसमिट पावर (अक्षम) | PTX_DISABLE | - | - | -40 | डी बी एम |
| विलुप्त होने का अनुपात | एर | 8.2 | - | डीबी | |
| चैनल रिक्ति | एफ | - | 100 | - | गीगा |
| जिटर जनरेशन | टीजेपी-पी | - | - | 70 | mUI |
| वर्णक्रमीय चौड़ाई (-20dB) | डीएल20 | - | 0.1 | 0.3 | एनएम |
| नेत्र आवरण | SONET/SDH के लिए बेल कोर GR-253-CORE और ITU G.957 और ईथरनेट और फाइबर चैनल के लिए IEEE 802.3ae के साथ अनुपालन | ||||
ट्रांसमीटर निर्दिष्टीकरण - विद्युत
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| वोल्टेज आपूर्ति | VccTX | 3.13 | 3.3 | 3.47 | वी |
| पीईसीएल/सीएमएल इनपुट | VtxDIFF | 500 | - | 1600 | एमवी |
| इनपुट उदय/गिरावट | टीआर / टीएफ | - | - | 160 | पी.एस. |
| TX-गलती दोष | वीएफ | 2 | - | वीसीसी | वी |
| TX-गलती सामान्य | वीएन | वी | - | वी+0.5 | वी |
| TX_DISABLE(जोर दिया) | वीडीएच | 2 | - | वीसीसी | वी |
| TX_DISABLE (नकारा) | वीडीएल | वी | - | वीई+0.8 | वी |
एपीडी रिसीवर निर्दिष्टीकरण - ऑप्टिकल
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| रिसीवर संवेदनशीलता (OC24) | रुसेन्स -1 | - | -30 | -28 | डी बी एम |
| रिसीवर संवेदनशीलता (OSNR = 20dB) | रुपयेन्स-2 | - | - | -24 | डी बी एम |
| अधिकतम इनपुट पावर | RX-अधिभार | - | - | -7 | डी बी एम |
| इनपुट ऑपरेटिंग वेवलेंथ | λ | 1528 | - | 1564 | एनएम |
| प्रतिबिंब | आरआरएक्स | - | - | -24 | डीबी |
| संकेतित नुकसान | -40 | - | - | डी बी एम | |
| लॉस डी-एस्र्टेड | - | - | -25 | डी बी एम | |
| लॉस हिस्टैरिसीस | 0.5 | - | - | डीबी |
एपीडी रिसीवर निर्दिष्टीकरण - विद्युत
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| वोल्टेज आपूर्ति | वीसीसीआरएक्स | 3.13 | 3.3 | 3.47 | वी |
| विभेदक आउटपुट स्विंग | वाउट पीपी | 370 | - | 2000 | एमवी |
| उठने/पतन का समय | टीआर / टीएफ | - | - | 175 | पी.एस. |
| सिग्नल का नुकसान - दावा किया गया | वोह | 2 | - | वीसीसी | वी |
| सिग्नल की हानि-नकारात्मक | वॉल्यूम | वी | - | वी+0.5 | वी |
लो स्पीड इलेक्ट्रिकल सिग्नल टाइमिंग
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| TX अक्षम नकारात्मक समय | टी-ऑन | - | - | 20 | एमएस |
| TX दावा समय अक्षम करें | टी बंद | - | - | 20 | एमएस |
| आरंभ करने का समय, TX_FAULT के रीसेट सहित | t_init | - | - | 300 | एमएस |
| स्टार्टअप का समय | t_startup | - | - | 90 | एस |
| TX_FAULT/INT दावा समय | t_गलती | - | - | 50 | एमएस |
| रीसेट करने के लिए TX_DISABLE | t_reset | 10 | - | - | एमएस |
| लॉस आश्वासन समय | t_los_on | - | - | 100 | हम |
| लॉस नेगेट टाइम | t_los_off | - | - | 100 | हम |
| सीरियल आईडी क्लॉक रेट | f_serial_घड़ी | - | - | 100 | kHz |
