उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-SP1MR01-सी

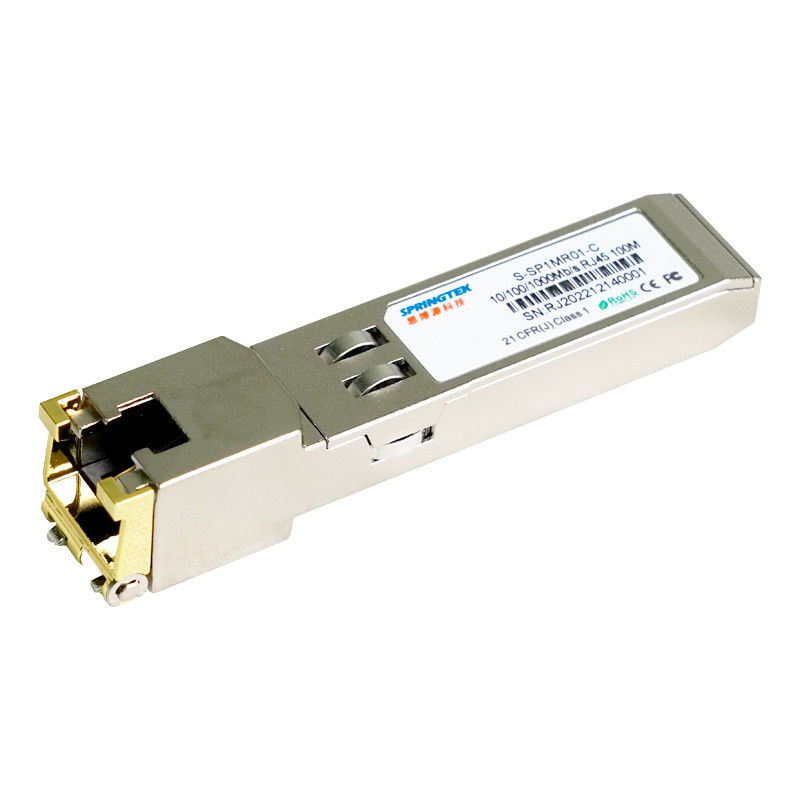

10/100/1000BASE-T कॉपर100एम एसएफपी ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-SP1MR01-सी | SFP, 10/100/1000Mb/s, कॉपर, RJ45 100M,0ºC~+70ºC |
विवरण
स्प्रिंगटेक GLC-T 10/100/1000BASE-T कॉपर SFP ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल है जो गीगाबिट ईथरनेट और 10/100/1000BASE-T मानकों के अनुरूप है, जैसा कि IEEE 802. 3-2002 और IEEE 802.3ab में निर्दिष्ट है, जो बिना शील्ड वाले ट्विस्टेड-पेयर कैटेगरी 5 केबल पर 100 मीटर की पहुंच को सपोर्ट करता है।
GLC-T10/100/1000 5-लेवल पल्स एम्प्लिट्यूड मोडुला-टियन (PAM) सिग्नल के साथ फुल डुप्लेक्स डेटा-लिंक को सपोर्ट करता है।केबल में सभी चार जोड़े प्रत्येक जोड़ी पर 250 एमबीपीएस पर प्रतीक दर के साथ उपयोग किए जाते हैं।
GLC-T10/100/1000 SFP MSA के अनुरूप मानक सीरियल आईडी जानकारी प्रदान करता है, जिसे 2-वायर सीरियल CMOS EEPROM प्रोटोकॉल के माध्यम से A0h के पते से एक्सेस किया जा सकता है।एसीएच पते पर 2-तार सीरियल बस के माध्यम से भौतिक आईसी तक पहुंचा जा सकता है।
विशेषताएँ
कम ईएमआई के लिए पूरी तरह से मैटेलिक एनक्लोजर
कम बिजली अपव्यय
EEPROM में विस्तृत उत्पाद जानकारी
+ 3.3V एकल बिजली की आपूर्ति
2-तार सीरियल बस के माध्यम से भौतिक परत आईसी तक पहुंच
SGMII इंटरफ़ेस के साथ होस्ट सिस्टम में 10/100/1000 BASE-T ऑपरेशन
एसएफपी एमएसए के अनुरूप
IEEE Std 802.3TM-2002 के अनुरूप
एफसीसी 47 सीएफआर भाग 15, कक्षा बी के अनुरूप
ऑपरेटिंग केस तापमान रेंज 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
स्विच/राउटर से स्विच/राउटर लिंक
फ़ाइल सेवर के लिए उच्च गति I/O
पर्यावरण विनिर्देश
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों |
| परिचालन तापमान | ऊपर | -0 | 85 | डिग्री सेल्सियस | |
| भंडारण तापमान | तस्तो | -40 | 100 | डिग्री सेल्सियस |
विद्युत शक्ति इंटरफ़ेस
| पैरामीटर | symblo | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| बिजली आपूर्ति करें | है | 320 | 375 | एमए | वोल्टेज और तापमान की पूरी श्रृंखला पर 1.2W अधिकतम शक्ति।नीचे सावधानी नोट देखें | |
| इनपुट वोल्टेज | वीसीसी | 3.13 | 3.3 | 3.47 | वी | जीएनडी के संदर्भ में |
| उमड़ती लहरें | इसर्ज | 30 | एमए | स्थिर अवस्था धारा के ऊपर हॉट प्लग।सावधानी नोट देखें | ||
| सावधानी: एसएफपी एमएसए में निर्दिष्ट मूल्यों की तुलना में बिजली की खपत और वृद्धि वर्तमान अधिक है | ||||||
कम गति के संकेत
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | नोट्स/शर्तें |
| एसएफपी आउटपुट कम | वॉल्यूम | 0 | 0.5 | वी | 4.7k से 10k पुल-अप host_Vcc तक। |
| एसएफपी आउटपुट हाई | वोह | होस्ट_वीसीसी -0.5 | होस्ट_वीसीसी + 0.3 | वी | 4.7k से 10k पुल-अप host_Vcc तक। |
| एसएफपी इनपुट कम | विलास | 0 | 0.8 | वी | Vcc तक 4.7k से 10k पुल-अप। |
| एसएफपी इनपुट हाई | 2 | वीसीसी + 0.3 वी | वी | Vcc तक 4.7k से 10k पुल-अप। |
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| रेखा आवृत्ति | फ्लोरिडा | 125 | मेगाहर्टज | आईईईई 802.3 के अनुसार 5-स्तरीय एन्कोडिंग | ||
| टीएक्स आउटपुट प्रतिबाधा | ज़ाउट, TX | 100 | ओम | अंतर | ||
| आरएक्स इनपुट प्रतिबाधा | ज़िन, आरएक्स | 100 | ओम | अंतर |
हाई-स्पीड इलेक्ट्रिकल इंटरफ़ेस, होस्ट-एसएफपी
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| सिंगल एंडेड डेटा इनपुट स्विंग | विन्सिंग | 250 | 1200 | एमए | सिंगल समाप्त | |
| सिंगल एंडेड डेटा आउटपुट स्विंग | वोटिंग | 350 | 100 | 800 | एमए | सिंगल समाप्त |
| उठने/पतन का समय | ज़िन, आरएक्स | 175 | psec | 20% ~ 80% | ||
| टीएक्स इनपुट प्रतिबाधा | ज़िन | 50 | ओम | सिंगल समाप्त | ||
| टीएक्स इनपुट प्रतिबाधा | ज़ाउट | 50 | ओम | एकल अंतईडी |
सामान्य विवरण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| आधार - सामग्री दर | बीआर | 10 | 1,000 | एमबी/एस | आईईईई 802.3 संगत। | |
| केबल लंबाई | एल | 100 | एम | श्रेणी 5 यूटीपी।बीईआर <10-12 | ||
| टिप्पणियाँ: | ||||||
|
1. क्लॉक टॉलरेंस +/- 50 पीपीएम है 2. डिफ़ॉल्ट रूप से, GLC-T10/100/1000 पसंदीदा मास्टर मोड में एक पूर्ण डुप्लेक्स डिवाइस है 3. स्वचालित क्रॉसओवर डिटेक्शन सक्षम है।बाहरी क्रॉसओवर केबल की आवश्यकता नहीं है 4. 10/100/1000 BASE-T ऑपरेशन के लिए SGMII इंटरफ़ेस के लिए होस्ट सिस्टम की आवश्यकता होती है 5. बिना किसी घड़ी के, एक SERDES के साथ जो SGMII का समर्थन नहीं करता है, मॉड्यूल केवल 1000BASE-T पर काम करेगा। |
||||||
