उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-SP1GR01-सी

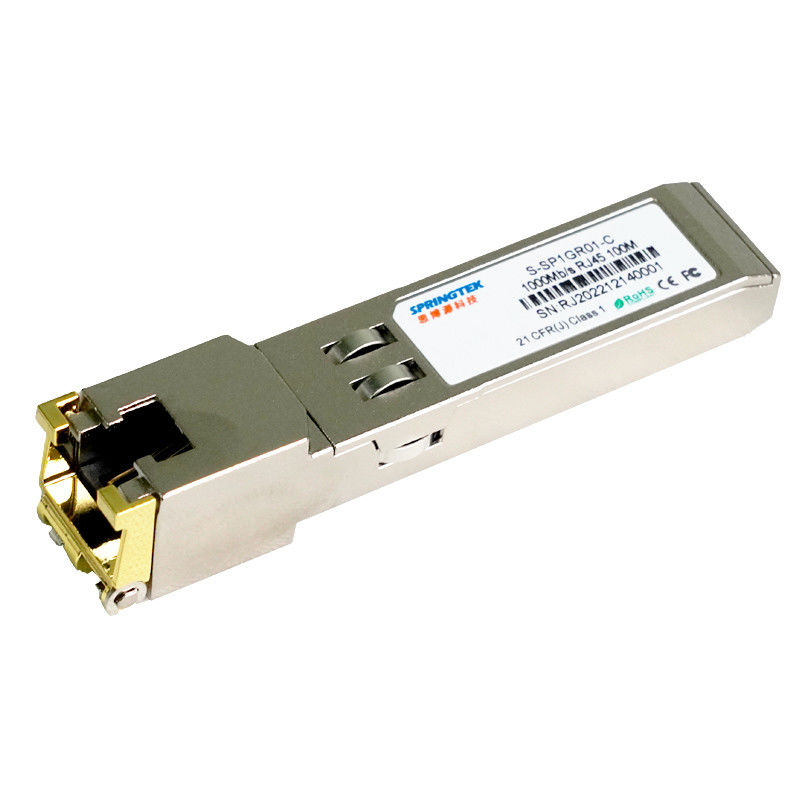

1000BASE-T कॉपर100एम एसएफपी ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-SP1GR01-सी | SFP, 1000Mb/s, कॉपर, RJ45 100M,0ºC~+70ºC |
विवरण
स्प्रिंगटेक 1000BASE-T SFP कॉपर ट्रांससीवर्स उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल है जो IEEE 802 में निर्दिष्ट Gigabit ईथरनेट और 1000BASE-T मानकों के अनुरूप है। 3-2002 और IEEE 802.3ab, जो 100 मीटर तक 1000Mbps डेटा-दर का समर्थन करता है। रक्षाहीन मुड़-जोड़ी श्रेणी 5 केबल (BER <10-12)।मॉड्यूल 5-लेवल पल्स एम्प्लिट्यूड मॉड्यूलेशन (PAM) सिग्नल के साथ 1000 एमबीपीएस फुल डुप्लेक्स डेटा-लिंक को सपोर्ट करता है।मॉड्यूल SFP MSA के अनुरूप मानक सीरियल आईडी जानकारी प्रदान करता है, जिसे 2वायर सीरियल CMOS EEPROM प्रोटोकॉल के माध्यम से A0h के पते से एक्सेस किया जा सकता है।एसीएच पते पर 2वायर सीरियल बस के माध्यम से भौतिक आईसी तक पहुंचा जा सकता है।
विशेषताएँ
TX डिसेबल और RX लॉस/ बिना लॉस फंक्शन के
कम ईएमआई के लिए पूरी तरह से मैटेलिक एनक्लोजर
+ 3.3 वी डीसी एकल बिजली की आपूर्ति
कम बिजली अपव्यय (1.05 डब्ल्यू ठेठ)
2-तार सीरियल बस के माध्यम से भौतिक परत आईसी तक पहुंच
सर्डेस इंटरफ़ेस के साथ होस्ट सिस्टम में 1000 बेस-टी ऑपरेशन
ऑपरेटिंग केस तापमान रेंज 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
पर्यावरण विनिर्देश
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों |
| परिचालन तापमान | टीसी | 0 | +70 |
℃ |
|
| भंडारण तापमान | -40 | +85 | ℃ |
+3.3V इलेक्ट्रिकल पावर इंटरफेस
| पैरामीटर | symblo | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| बिजली आपूर्ति करें | है | 500 | 757 | एमए | vlitage और तापमान की पूरी रेंज पर 2.5W अधिकतम पावर। सावधानी नोट देखें | |
| इनपुट वोल्टेज | वीसीसी | 3.13 | 3.3 | 3.47 | वी | जीएनडी के संदर्भ में |
| अधिकतम वोल्टेज | वीमैक्स | 3.6 | वी |
कम गति के संकेत, इलेक्ट्रॉनिक विशेषताएं
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | नोट्स/शर्तें |
| एसएफपी आउटपुट कम | वॉल्यूम | 0 | 0.5 | वी | 4.7k से 10k पुल-अप host_Vcc तक, कनेक्टर के होस्ट साइड पर मापा जाता है |
| एसएफपी आउटपुट हाई | वोह | host_Vcc-0.5 | होस्ट_वीसीसी+0.3 | वी | 4.7k से 10k पुल-अप host_Vcc तक, कनेक्टर के होस्ट साइड पर मापा जाता है |
| एसएफपी इनपुट कम | विलास | 0 | 0.8 | वी | 4.7k से 10k पुल-अप Vcc तक, कनेक्टर के SFP साइड पर मापा जाता है |
| एसएफपी इनपुट हाई | विह | 2 |
वीसीसी+ 0.3 |
वी | 4.7k से 10k पुल-अप Vcc तक, कनेक्टर के SFP साइड पर मापा जाता है |
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| रेखा आवृत्ति | फ्लोरिडा | 125 | मेगाहर्टज | आईईईई 802.3 के अनुसार 5-स्तरीय एन्कोडिंग | ||
| टीएक्स आउटपुट प्रतिबाधा | ज़ाउट, टीएक्स | 100 | ओम | अंतर, 1 मेगाहर्ट्ज और 125 मेगाहर्ट्ज के बीच सभी आवृत्तियों के लिए | ||
| आरएक्स इनआउट इम्पीडेंस | ज़िन, आरएक्स | 100 | ओम | अंतर, 1 मेगाहर्ट्ज और 125 मेगाहर्ट्ज के बीच सभी आवृत्तियों के लिए |
हाई-स्पीड इलेक्ट्रिकल इंटरफ़ेस, होस्ट-एसएफपी
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| सिंगल एंडेड डेटा इनपुट स्विंग | विन्सिंग | 250 | 1200 | एमए | सिंगल समाप्त | |
| सिंगल एंडेड डेटा आउटपुट स्विंग | वोटिंग | 350 | 800 | एमए | सिंगल समाप्त | |
| उठने/पतन का समय | ज़िन, आरएक्स | 175 | psec | 20% ~ 80% | ||
| टीएक्स इनपुट प्रतिबाधा | ज़िन | 50 | ओम | सिंगल समाप्त | ||
| टीएक्स इनपुट प्रतिबाधा | ज़ाउट | 50 | ओम | सिंगल समाप्त |
सामान्य विवरण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| आधार - सामग्री दर | बीआर | 10 | 1000 | एमबी/सेकंड | IEEE802.3 संगत | |
| टिप्पणियाँ | ||||||
| 1. क्लॉक टॉलरेंस +/- 50 पीपीएम है। | ||||||
