उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-SP5M31L40-सीडी

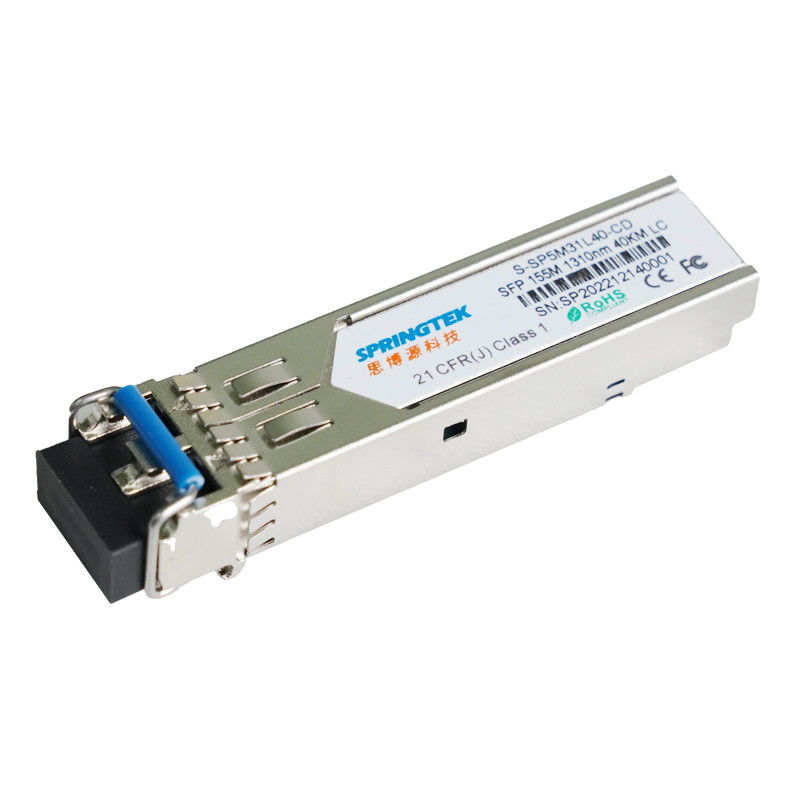

155मीबीपीएस 1310 एनएम40किमी एसएफपी ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-SP5M31L40-सीडी | SFP, 155Mbps, 1310nm, SM, 40km, 0ºC~+70ºC, DDM के साथ |
| एस-SP5M31L40-आईडी | SFP, 155Mbps, 1310nm, SM, 40km, -40ºC~+85ºC, DDM के साथ |
विवरण
स्प्रिंगटेक एसएफपी ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एसएमएफ के साथ 155 एमबीपीएस और 40 किमी ट्रांसमिशन दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन खंड होते हैं: एक 1310 एनएम एलडी ट्रांसमीटर, एक ट्रांस-प्रतिबाधा प्रीएम्प्लीफायर (टीआईए) के साथ एकीकृत एक पिन फोटोडायोड। स्प्रिंगटेक एसएफपी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 के साथ संगत हैं।अधिक जानकारी के लिए कृपया एसएफपी एमएसए देखें।
विशेषताएँ
155 एमबीपीएस ऑपरेशन
+ 3.3V एकल बिजली की आपूर्ति
उच्च प्रदर्शन और लागत प्रभावी
40 किमी ट्रांस-मिशन के लिए 1310 एनएम एलडी और पिन फोटोडेटेक्टर
डुप्लेक्स एलसी पात्र के साथ एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
डिजिटल डायग्नोस्टिक मॉनिटरिंग
SONET OC-3 के साथ संगत
ऑपरेटिंग केस तापमान: 0 से +70°C -40 से +85°C
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
फाइबर चैनल
स्विच इंटरफ़ेस पर स्विच करें
स्विच किए गए बैकप्लेन एप्लिकेशन
राउटर / सर्वर इंटरफ़ेस
अन्य ऑप्टिकल ट्रांसमिशन सिस्टम
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| -40 | - | 85 | |||
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | - | - | 300 | एमए |
| आधार - सामग्री दर | बीआर | - | 155 | - | एमबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 400 | - | 2000 | एमवी | |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω | |
| ट्रांसमीटर अक्षम वोल्टेज | वीजिले | 2.0 | - | वीसीसी+0.3 | वी | |
| ट्रांसमीटर वोल्टेज सक्षम करें | वीएन | 0 | - | 0.8 | वी | |
| टीगलतीतर्क उच्च | वीटीएफएच | 2.4 | - | वीसीसी | वी | |
| टीगलतीतर्क कम | वीटीएफएल | वीईई | - | वीईई+0.4 | वी | |
| रिसीवर विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 400 | - | 1000 | एमवी | |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω | |
| लॉस जोर वोल्टेज | वीलोसा | 2.4 | - | वीसीसी | वी | |
| लॉस डी-जोर वोल्टेज | वीलोस्ड | वीईई | - | वीईई+0.4 | वी | |
ऑप्टिकल लक्षण
| ट्रांसमीटर लक्षण | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| लेजर प्रकार | एलडी | |||||
| आधार - सामग्री दर | - | - | 155 | - | एमबी/एस | |
| केंद्र तरंग दैर्ध्य रेंज | λ | 1260 | 1310 | 1360 | एनएम | |
| आरएमएस स्पेक्ट्रल चौड़ाई | हाँ | - | - | 4 | एनएम | |
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर | पीबंद | - | - | -40 | डी बी एम | |
| ऑप्टिकल पावर लॉन्च करें | एक प्रकार की मछली | -5 | - | 0 | डी बी एम | 1 |
| विलुप्त होने का अनुपात | एर | 8.2 | - | - | डीबी | |
| रिसीवर के लक्षण | ||||||
| रिसीवर प्रकार | नत्थी करना | |||||
| आधार - सामग्री दर | - | - | 155 | - | एमबी/एस | |
| ऑपरेटिंग सेंट्रल वेवलेंथ | λ | 1260 | - | 1610 | एनएम | |
| रिसीवर संवेदनशीलता | सेन | - | - | -34 | डी बी एम | 2 |
| रिसीवर अधिभार | पीबैठा | -10 | - | - | डी बी एम | |
| लॉस एसर्ट | लोसा | -45 | - | - | डी बी एम | |
| लॉस डी-एसेर्ट | लोस्ड | - | - | -34 | डी बी एम | |
| लॉस हिस्टैरिसीस | लोश | 0.5 | 3 | 5 | डीबी | |
| टिप्पणियाँ | ||||||
|
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है। 2. 2 के साथ मापा गया23-1 पीआरबीएस @ 155 एमबीपीएस, बीईआर <10-10 |
||||||
सामान्य विवरण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| बिट दर | बीआर | - | 155 | - | एमबी/एस | |
| बिट त्रुटि अनुपात | हिट | - | - | 10-10 |
