उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-FP10R3M-सी

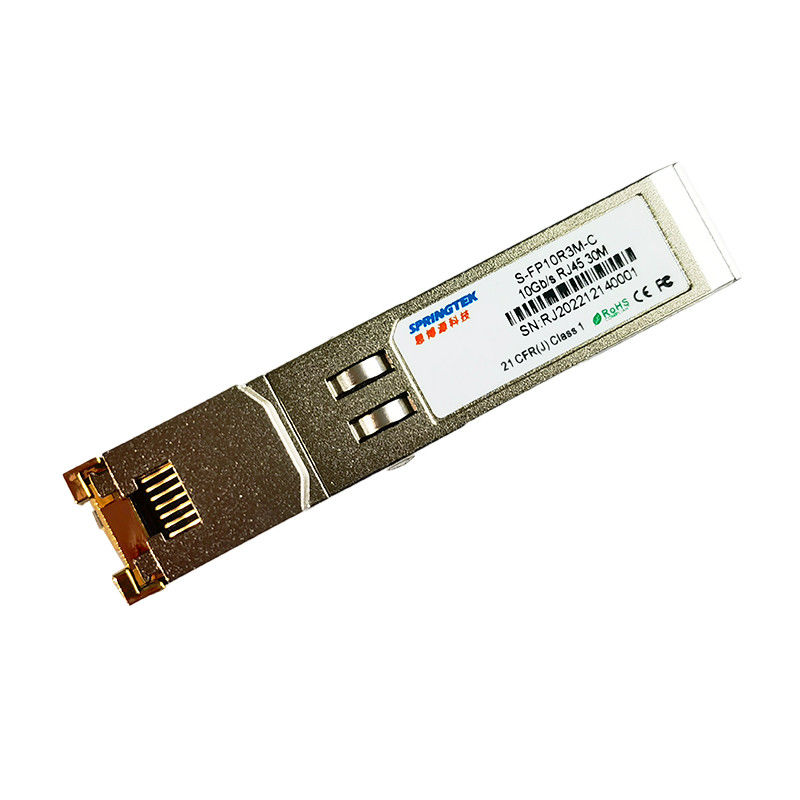

जुनिपर 10GBASE-T कॉपर 30m SFP ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-FP10R3M-सी | SFP, 10Gb/s, कॉपर, RJ45 ,30M,0ºC~+70ºC |
विवरण
स्प्रिंगटेक SFP-10G-T कॉपर स्मॉल फॉर्म प्लगेबल प्लस (SFP+) ट्रांसीवर उच्च प्रदर्शन, उच्च विश्वसनीयता, लागत प्रभावी मॉड्यूल है जो IEEE 802 में निर्दिष्ट 10 गीगाबिट ईथरनेट और 10G बेस-टी मानकों के अनुरूप है। 3-2015 और IEEE 802.3an , जो 30 मीटर तक 10Gbps डेटा-दर का समर्थन करता है, जो शील्डेड ट्विस्ट-पेयर श्रेणी 6A केबल तक पहुंचता है। मॉड्यूल 16-स्तरीय पल्स एम्प्लिट्यूड मॉड्यूलेशन (PAM) सिग्नल के साथ 10Gbps फुल डुप्लेक्स डेटा-लिंक का समर्थन करता है। मॉड्यूल मानक सीरियल आईडी सूचना अनुपालन प्रदान करता है। SFP+ MSA के साथ, जिसे 2वायर सीरियल बस के माध्यम से A0h के पते से एक्सेस किया जा सकता है।एसीएच पते पर 2वायर सीरियल बस के माध्यम से भौतिक आईसी तक पहुंचा जा सकता है।
विशेषताएँ
SFF-8431 और SFF-8432 MSA शिकायत
IEEE 802.3az और 802.3an अनुपालन
5G और 2.5G बेस-टी के लिए IEEE 802.3bz
हॉट-प्लग करने योग्य एसएफपी पदचिह्न
TX डिसेबल और RX लॉस फंक्शन
कम ईएमआई उत्सर्जन के लिए पूरी तरह से धात्विक संलग्नक
+ 3.3V एकल बिजली की आपूर्ति
कम बिजली की खपत (2.5W MAX @ 30m)
कॉम्पैक्ट RJ-45 कनेक्टर असेंबली
2-तार सीरियल बस के माध्यम से भौतिक परत आईसी तक पहुंच
XFI/5GBASE-R/2500BASE-X/SGMII, SGMII ऑटो-नेगोशिएशन ऑन
अन्य 10GBase-T PHYs के साथ ऑटो-बातचीत करता है
Cat 5e केबल या बेहतर का उपयोग करके 100/1000Base-T का समर्थन करता है
एमडीआई/एमडीआईएक्स क्रॉसओवर
परीक्षण और समस्या निवारण के लिए एकाधिक लूपबैक मोड
बिल्ट-इन केबल मॉनिटरिंग और लिंक डायग्नोस्टिक
अशिक्षित और परिरक्षित केबल समर्थन
ऑपरेटिंग केस तापमान रेंज 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
Cat 5e केबल पर 1.25Gigabit ईथरनेट
पर्यावरण विनिर्देश
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों |
| परिचालन तापमान | टीसी | 0 | +70 | ℃ | |
| भंडारण तापमान | -40 | +85 | ℃ |
विद्युत शक्ति इंटरफ़ेस
| पैरामीटर | symblo | मिन | प्रकार | अधिकतम | इकाइयों |
नोट्स/शर्तें |
| बिजली आपूर्ति करें | है | 500 | 757 | एमए | vlitage और तापमान की पूरी रेंज पर 2.5W अधिकतम पावर। सावधानी नोट देखें | |
| इनपुट वोल्टेज | वीसीसी | 3.13 | 3.3 | 3.47 | वी | जीएनडी के संदर्भ में |
| अधिकतम वोल्टेज | वीमैक्स | 3.6 | वी |
कम गति के संकेत, इलेक्ट्रॉनिक विशेषताएं
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | नोट्स/शर्तें |
| एसएफपी आउटपुट कम | वॉल्यूम | 0 | 0.5 | वी | 4.7k से 10k पुल-अप host_Vcc तक, कनेक्टर के होस्ट साइड पर मापा जाता है |
| एसएफपी आउटपुट हाई | वोह | host_Vcc-0.5 | होस्ट_वीसीसी+0.3 | वी | 4.7k से 10k पुल-अप host_Vcc तक, कनेक्टर के होस्ट साइड पर मापा जाता है |
| एसएफपी इनपुट कम | विलास | 0 | 0.8 | वी | 4.7k से 10k पुल-अप Vcc तक, कनेक्टर के SFP साइड पर मापा जाता है |
| एसएफपी इनपुट हाई | विह | 2 |
वीसीसी+ 0.3 |
वी | 4.7k से 10k पुल-अप Vcc तक, कनेक्टर के SFP साइड पर मापा जाता है |
हाई-स्पीड इलेक्ट्रिकल इंटरफ़ेस, ट्रांसमिशन लाइन-एसएफपी
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| रेखा आवृत्ति | फ्लोरिडा | 800 | मेगाहर्टज | आईईईई 802.3 के अनुसार 5-स्तरीय एन्कोडिंग | ||
| टीएक्स आउटपुट प्रतिबाधा | ज़ाउट, टीएक्स | 100 | ओम | अंतर, 1 मेगाहर्ट्ज और 125 मेगाहर्ट्ज के बीच सभी आवृत्तियों के लिए | ||
| आरएक्स इनआउट इम्पीडेंस | ज़िन, आरएक्स | 100 | ओम | अंतर, 1 मेगाहर्ट्ज और 125 मेगाहर्ट्ज के बीच सभी आवृत्तियों के लिए |
हाई-स्पीड इलेक्ट्रिकल इंटरफ़ेस, होस्ट-एसएफपी
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| सिंगल एंडेड डेटा इनपुट स्विंग | विन्सिंग | 500 | 800 | 1100 | एमवी | अंतर |
| सिंगल एंडेड डेटा आउटपुट स्विंग | वोटिंग | 500 | 800 | 1100 | एमवी | अंतर |
| उठने/पतन का समय | ट्र, टीएफ | 20 | 47 | psec | 20% ~ 80% | |
| टीएक्स इनपुट प्रतिबाधा | ज़िन | 100 | ओम | अंतर | ||
| टीएक्स इनपुट प्रतिबाधा | ज़ाउट | 100 | ओम | अंतर |
सामान्य विवरण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | नोट्स/शर्तें |
| दिनांक दर | बीआर | 1 | 10 | जीबी/एस | आईईईई 802.3 संगत के नीचे नोट्स 2 से 4 देखें। | |
| केबल लंबाई | एल | 30 | एम | |||
| टिप्पणियाँ | ||||||
| क्लॉक टॉलरेंस +/- 50 पीपीएम है। | ||||||
