उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-Q52AA007-सी

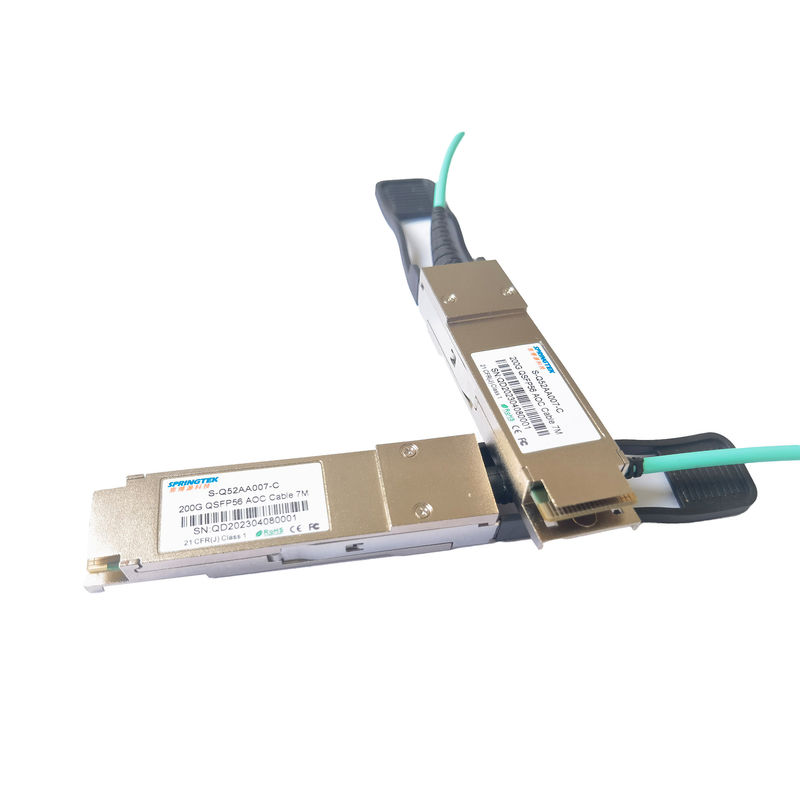

200G QSFP56 से QSFP56 AOC केबल 7M
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-Q52AA007-सी |
200G QSFP56 AOC केबल 7M |
0 ~ 70 ℃ |
विवरण
स्प्रिंगटेक 200G QSFP56 ऑप्टिकल ट्रांसीवर मॉड्यूल OM3/OM4/OM5 मल्टीमोड फाइबर पर 200 गीगाबिट ईथरनेट लिंक में उपयोग के लिए डिज़ाइन किए गए हैं।वे QSFP MSA और IEEE 802.3cd 200GBASE-SR4 विनिर्देश के अनुरूप हैं।CMIS V4.0 द्वारा निर्दिष्ट डिजिटल डायग्नोस्टिक फ़ंक्शंस I2C इंटरफ़ेस के माध्यम से उपलब्ध हैं।
स्प्रिंगटेक 200G QSFP56 ऑप्टिकल ट्रांसीवर RoHS 2.0 अनुरूप है और निर्देश 2011/65/EU के अनुसार सीसा रहित है।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्ति की पूर्ण अधिकतम रेटिंग से अधिक के संचालन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| भंडारण तापमान | टी | -20 | - | 85 | ℃ |
| सापेक्षिक आर्द्रता | आरएच | 0 | - | 85 | % |
| केस ऑपरेटिंग तापमान | टीकेस | 0 | - | 70 | ℃ |
| वोल्टेज आपूर्ति | वीसीसी | -0.5 | - | 3.6 | वी |
सुझाई गई काम करने की स्थितियां
अनुशंसित परिचालन पर्यावरण उन मापदंडों को निर्दिष्ट करता है जिनके लिए विद्युत और ऑप्टिकल विशेषताएँ तब तक बनी रहती हैं जब तक कि अन्यथा नोट न किया गया हो।
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.135 | 3.300 | 3.465 | वी |
| ऑपरेटिंग केस तापमान | टीसी | 0 | 25 | 70 | डिग्री सेल्सियस |
ट्रांसमीटर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| प्रति लेन सिग्नलिंग गति | PRBS31Q@26.5625जीबीडी पीएएम4 | जीबी/एस | |||
| केंद्र तरंग दैर्ध्य | सी | 840 | 850 | 860 | एनएम |
| विभेदक इनपुट प्रतिबाधा | ज़िन | 90 | 100 | 110 | ओम |
| विभेदक इनपुट वोल्टेज | विन | -- | 900 | - | एमवीपी-पी |
| विभेदक समाप्ति बेमेल | - | - | - | 10 | % |
| डीसी आम मोड वोल्टेज | - | -350 | - | 2850 | एमवी |
रिसीवर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| प्रति लेन सिग्नलिंग गति | PRBS31Q@26.5625जीबीडी पीएएम4 | जीबी/एस | |||
| केंद्र तरंग दैर्ध्य | नियंत्रण रेखा | 840 | 850 | 860 | एनएम |
| विभेदक समाप्ति बेमेल | - | - | - | 10 | % |
| विभेदक आउटपुट प्रतिबाधा | ज़ाउट | 90 | 100 | 110 | ओम |
| विभेदक आउटपुट वोल्टेज | वाउट | - | - | 900 | एमवीपी-पी |
| डीसी आम मोड वोल्टेज | - | -350 | 2850 | एमवी | |
| त्रुटि बिट दर | हिट | - | - | 2.4ई-4 | PRBS31Q@26.5625जीबीडी पीएएम4 |
