उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QP1AA007-सी

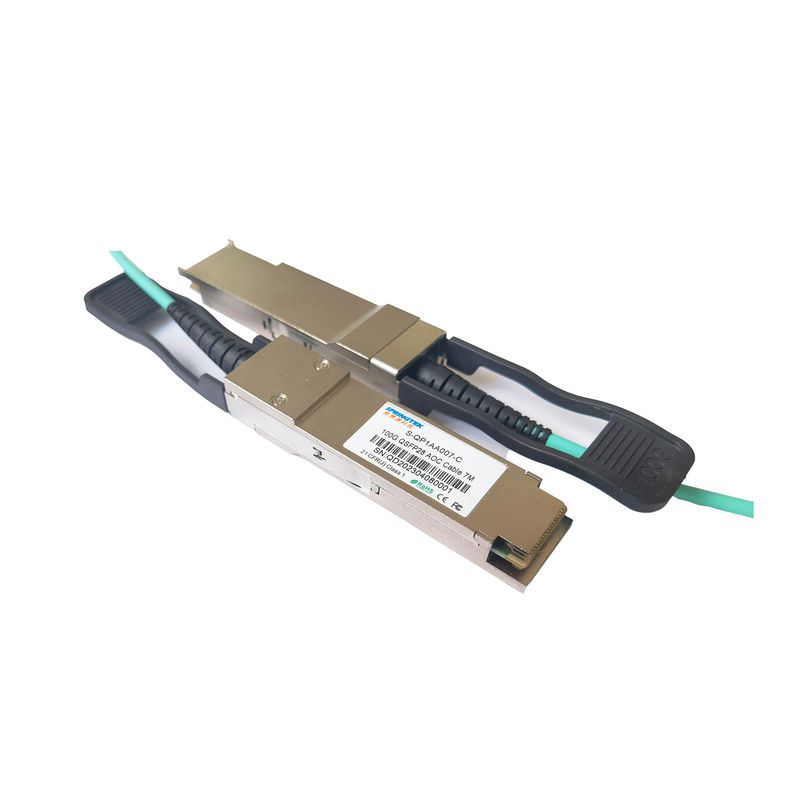

100G QSFP28 से QSFP28 AOC केबल 7M
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-QP1AA007-सी | 100G QSFP28 AOC केबल 7M | 0 ~ 70 ℃ |
विवरण
यह उत्पाद 100 गीगाबिट ईथरनेट, इंफिनीबैंड ईडीआर अनुप्रयोगों के लिए चार-चैनल, प्लग करने योग्य, समानांतर फाइबर-ऑप्टिक क्यूएसएफपी8 एओसी है।यह ट्रांसीवर कम दूरी के बहु-लेन डेटा संचार और इंटरकनेक्ट अनुप्रयोगों के लिए एक उच्च प्रदर्शन मॉड्यूल है।यह 100Gbps बैंडविड्थ के साथ प्रत्येक दिशा में चार डेटा लेन को एकीकृत करता है।
स्प्रिंगटेक 100G QSFP28 सक्रिय ऑप्टिकल केबल की लंबाई OM3 MMF से 70 मीटर या OM4 MMF से 100 मीटर अधिक है।इन मॉड्यूल को 850 एनएम के नाममात्र तरंगदैर्ध्य का उपयोग करके मल्टीमोड फाइबर सिस्टम पर संचालित करने के लिए डिज़ाइन किया गया है।विद्युत इंटरफ़ेस 38 संपर्क किनारे प्रकार कनेक्टर का उपयोग करता है।
विशेषताएँ
अनुप्रयोग
मानकएल
अधिकतम निरपेक्ष दर - निर्धारण
यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्ति की पूर्ण अधिकतम रेटिंग से अधिक के संचालन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| भंडारण परिवेश तापमान | टीएसटीजी | -40 | 85 | ℃ |
| ऑपरेटिंग केस तापमान | टीसी | 0 | 70 | ℃ |
| वर्तमान आर्द्रता | एचहे | 5 | 85 | % |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 0 | +3.6 | वी |
सुझाई गई काम करने की स्थितियां
अनुशंसित परिचालन पर्यावरण उन मापदंडों को निर्दिष्ट करता है जिनके लिए विद्युत और ऑप्टिकल विशेषताएँ तब तक बनी रहती हैं जब तक कि अन्यथा नोट न किया गया हो।
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| ऑपरेटिंग केस तापमान |
टीसी | 0 | 25 | 70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.135 | 3.3 | 3.465 | वी | |
| डेटा दर, प्रत्येक लेन | 25.78125 | जीबी/एस | ||||
| डेटा दर सटीकता | -100 | 100 | पीपीएम | |||
| नियंत्रण इनपुट वोल्टेज उच्च | 2 | वीसीसी | वी | |||
| नियंत्रण इनपुट वोल्टेज कम | 0 | 0.8 | वी |
ट्रांसमीटर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
| अधिभार विभेदक वोल्टेज पीके-पीके |
TP1a | 900 | एमवी | |||
| सामान्य मोड वोल्टेज (वीसीएम) | टीपी 1 | -350 | 2850 | एमवी | 2 | |
| विभेदक समाप्ति प्रतिरोध बेमेल |
टीपी 1 | 10 | % | 1 मेगाहर्ट्ज पर | ||
| डिफरेंशियल रिटर्न लॉस (एसडीडी11) |
टीपी 1 | CEI-28G-VSR देखें समीकरण 13-19 |
डीबी | |||
| कॉमन मोड टू डिफरेंशियल रूपांतरण और विभेदक सामान्य मोड रूपांतरण (एसडीसी11, एससीडी11) |
टीपी 1 | सीईआई-28जी-वीएसआर देखें समीकरण 13-20 |
डीबी | |||
तनावग्रस्त इनपुट परीक्षण |
TP1a | CEI-28G-VSR अनुभाग देखें 13.3.11.2.1 |
रिसीवर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
| विभेदक वोल्टेज, पीके-पीके | टीपी4 | 900 | एमवी | |||
| सामान्य मोड वोल्टेज (वीसीएम) | टीपी4 | -350 | 2850 | एमवी | 2 | |
| सामान्य मोड शोर, आरएमएस | टीपी4 | 17.5 | एमवी | |||
| विभेदक समाप्ति प्रतिरोध बेमेल |
टीपी4 | 10 | % | 1 मेगाहर्ट्ज पर | ||
| डिफरेंशियल रिटर्न लॉस (एसडीडी22) |
टीपी4 | CEI-28G-VSR देखें समीकरण 13-19 |
डीबी | |||
| कॉमन मोड टू डिफरेंशियल रूपांतरण और विभेदक सामान्य मोड रूपांतरण (SDC22, SCD22) |
टीपी4 | CEI-28G-VSR देखें समीकरण 13-21 |
डीबी | |||
| कॉमन मोड रिटर्न लॉस (एससीसी22) |
टीपी4 | -2 | डीबी | 3 | ||
| संक्रमण का समय, 20 से 80% | टीपी4 | 9.5 | पी.एस. | |||
| वर्टिकल आई क्लोजर (VEC) | टीपी4 | 5.5 | डीबी | |||
| आँख की चौड़ाई 10-15 संभावना पर (ईडब्ल्यू15) |
टीपी4 | 0.57 | यूआई | |||
| आँख की ऊँचाई 10-15 रोबेबिलिटी पर (ईएच15) |
टीपी4 | 228 | एमवी | |||
| टिप्पणियाँ: 1. प्रति टर्मिनल। 2. वीसीएम मेजबान द्वारा उत्पन्न होता है।विशिष्टता में ग्राउंड ऑफ़सेट वोल्टेज के प्रभाव शामिल हैं। 3. 250MHz से 30GHz तक |
||||||
