उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-पीपी25ए010-सी

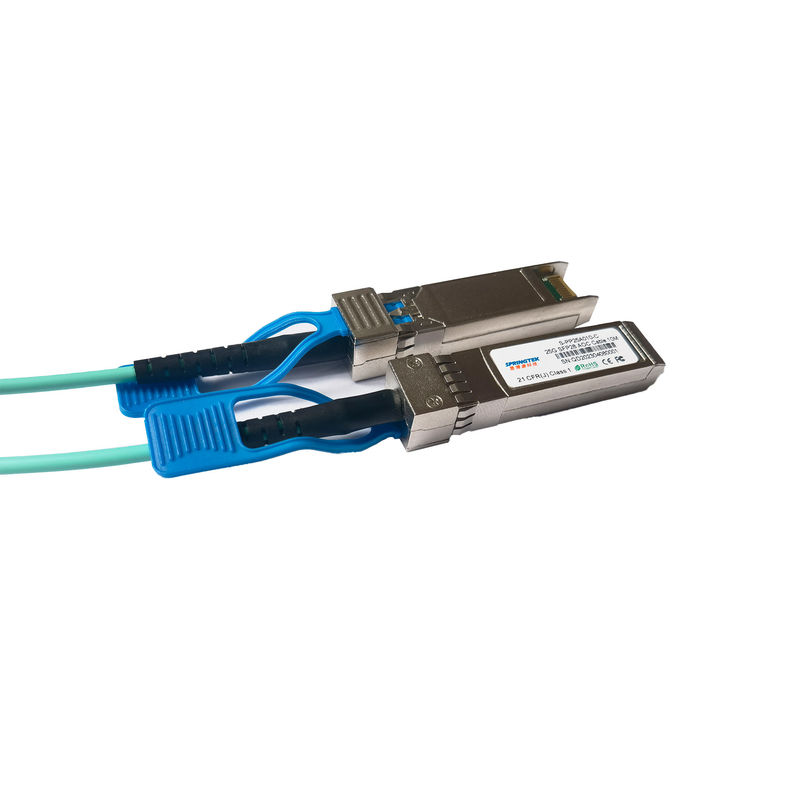

25G SFP28 से SFP28 AOC केबल 10M
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-पीपी25ए010-सी | 25G SFP28 AOC केबल 10M | 0 ~ 70 ℃ |
विवरण
स्प्रिंगटेक SFP28 एक्टिव ऑप्टिकल केबल SFP28 कनेक्टर्स के साथ डायरेक्ट-अटैच फाइबर असेंबली हैं।वे बहुत कम दूरी के लिए उपयुक्त हैं और रैक के भीतर और आस-पास के रैक से जुड़ने के लिए लागत प्रभावी तरीका प्रदान करते हैं।
स्प्रिंगटेक SFP28 एक्टिव ऑप्टिकल केबल की लंबाई OM3 MMF से 70 मीटर या OM4 MMF से 100 मीटर अधिक है।यह मॉड्यूल 850nm के नाममात्र तरंग दैर्ध्य का उपयोग करके मल्टीमोड फाइबर सिस्टम पर काम करने के लिए डिज़ाइन किया गया है।
विशेषताएँ
अनुप्रयोग
मानकएल
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| भंडारण तापमान | टी | -20 | +85 | डिग्री सेल्सियस |
| ऑपरेटिंग केस तापमान | टीसी | 0 | 70 | डिग्री सेल्सियस |
| वर्तमान आर्द्रता | आरएच | 0 | 85 | % |
| वोल्टेज आपूर्ति | वीसीसी | -0.3 | 3.6 | वी |
|
टिप्पणी: नुकसान हो सकता है अगर ट्रांसीवर सीमा से परे शर्तों के अधीन है। |
||||
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| ऑपरेटिंग केस तापमान | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| वोल्टेज आपूर्ति | वीसीसी | 3.135 | 3.3 | 3.465 | वी |
| बिजली आपूर्ति करें | आईसीसी | 300 | एमए | ||
| बिट दर | बीआर | 25.78125 | जीबीपीएस |
ट्रांसमीटर
जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, तब तक अनुशंसित ऑपरेटिंग वातावरण में निम्नलिखित विद्युत विशेषताओं को परिभाषित किया गया है।
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
| अधिभार विभेदक वोल्टेज pk-pk | TP1a | 900 | एमवी | |||
| सामान्य मोड वोल्टेज (वीसीएम) | टीपी 1 | -350 | 2850 | एमवी | 2 | |
| विभेदक समाप्ति प्रतिरोध बेमेल | टीपी 1 | 10 | % | 1 मेगाहर्ट्ज पर | ||
| डिफरेंशियल रिटर्न लॉस (SDD11) | टीपी 1 | CEI-28G-VSR देखें समीकरण 13-19 |
डीबी | |||
| कॉमन मोड टू डिफरेंशियल कन्वर्जन और डिफरेंशियल टू कॉमन मोड कन्वर्जन (SDC11, SCD11) | टीपी 1 | CEI-28G-VSR देखें समीकरण 13-20 |
डीबी | |||
तनावग्रस्त इनपुट परीक्षण |
TP1a | CEI-28G-SR अनुभाग 13.3.11.2.1 देखें |
रिसीवर
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ |
| विभेदक वोल्टेज, पीके-पीके | टीपी4 | 900 | एमवी | |||
| सामान्य मोड वोल्टेज (वीसीएम) | टीपी4 | -350 | 2850 | एमवी | 2 | |
| सामान्य मोड शोर, आरएमएस | टीपी4 | 17.5 | एमवी | |||
| विभेदक समाप्ति प्रतिरोध बेमेल | टीपी4 | 10 | % | 1 मेगाहर्ट्ज पर | ||
| डिफरेंशियल रिटर्न लॉस (SDD22) | टीपी4 | CEI-28G-VSR देखें समीकरण 13-19 |
डीबी | |||
| कॉमन मोड टू डिफरेंशियल कन्वर्जन और डिफरेंशियल टू कॉमन मोड कन्वर्जन (SDC22, SCD22) | टीपी4 | CEI-28G-VSR देखें समीकरण 13-21 |
डीबी | |||
| कॉमन मोड रिटर्न लॉस (SCC22) | टीपी4 | -2 | डीबी | 3 | ||
| संक्रमण का समय, 20 से 80% | टीपी4 | 9.5 | पी.एस. | |||
| वर्टिकल आई क्लोजर (VEC) | टीपी4 | 5.5 | डीबी | |||
| आँख की चौड़ाई 10-15प्रायिकता (EW15) | टीपी4 | 0.57 | यूआई | |||
| आँख की ऊँचाई 10 पर-15प्रायिकता (EH15) | टीपी4 | 228 | एमवी | |||
| टिप्पणियाँ: 1 प्रति टर्मिनल। 2. वीसीएम मेजबान द्वारा उत्पन्न होता है।विशिष्टता में ग्राउंड ऑफ़सेट वोल्टेज के प्रभाव शामिल हैं। 3. 250MHz से 30GHz तक.. |
||||||
