उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-Q52AP003-सी

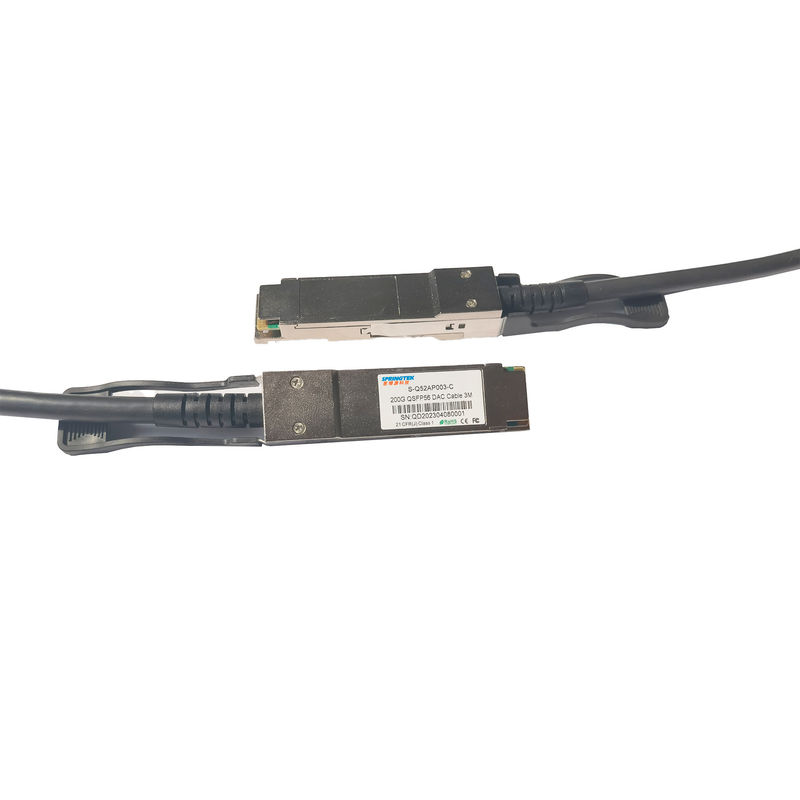

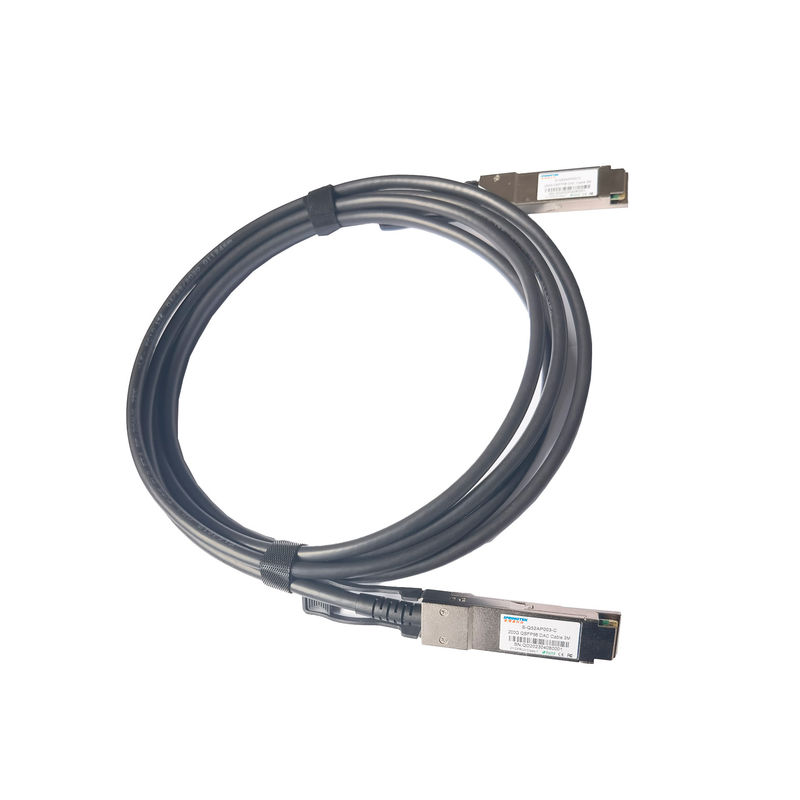

200G QSFP56 से QSFP56 DAC केबल 3M
एस-क्यू52एपी003-सी 221117.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
|
एस-Q52AP003-सी |
200G QSFP56 DAC केबल 3M |
0 ~ 70 ℃ |
विवरण
स्प्रिंगटेक 200G QSFP5 पैसिव कॉपर केबल असेंबली में आठ अलग-अलग कॉपर जोड़े होते हैं, जो प्रति चैनल 56Gbps (PAM4) तक की गति से चार डेटा ट्रांसमिशन चैनल प्रदान करते हैं, और 200G ईथरनेट और InfiniBand आवश्यकताओं को पूरा करते हैं।26AWG से 30AWG तक वायर गेज की एक विस्तृत श्रृंखला में उपलब्ध- इस 200G कॉपर केबल असेंबली में कम सम्मिलन हानि और कम क्रॉस टॉक की सुविधा है।
स्प्रिंगटेक 200G QSFP56 ट्रांसमिशन के लिए PAM4 सिग्नल का उपयोग करता है, जो दर को दोगुना कर देता है।हालांकि, केबल सम्मिलन हानि के लिए अधिक कठोर आवश्यकताएं हैं।विस्तृत आवश्यकताओं के लिए, डेटा सेंटर, नेटवर्किंग और दूरसंचार बाजारों में अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसके लिए उच्च गति, विश्वसनीय केबल असेंबली की आवश्यकता होती है, यह अगली पीढ़ी का उत्पाद QSFP+ फॉर्म फैक्टर के साथ समान मेटिंग इंटरफ़ेस साझा करता है, जिससे यह मौजूदा QSFP पोर्ट के साथ पिछड़ा संगत हो जाता है।
विशेषताएँ
अनुप्रयोग
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| भंडारण परिवेश तापमान | -40 | +85 | डिग्री सेल्सियस | ||
| ऑपरेटिंग केस तापमान | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी3 | 3.14 | 3.3 | 3.47 | वी |
| सापेक्षिक आर्द्रता (गैर संघनन) | रुपये | 35 | 60 | % | |
| LVTTL इनपुट पर वोल्टेज | Vilvttl | -0.3 | वीसीसी3 +0.2 | वी | |
| बिजली की आपूर्ति वर्तमान | आईसीसी3 | 15 | एमए | ||
| कुल बिजली की खपत | पी.डी. | 0.05 | डब्ल्यू | ||
|
टिप्पणियाँ: 1.तनाव या स्थितियां उपरोक्त सीमा से अधिक होने पर डिवाइस को स्थायी नुकसान हो सकता है। 2. यह केवल एक तनाव रेटिंग है और इस विनिर्देश के परिचालन अनुभागों में सूचीबद्ध इन या ऊपर की किसी भी स्थिति में डिवाइस का कार्यात्मक संचालन लागू नहीं होता है। 3. विस्तारित अवधि के लिए पूर्ण अधिकतम रेटिंग स्थितियों के संपर्क में आने से डिवाइस की विश्वसनीयता प्रभावित हो सकती है। |
|||||
उच्च गति के लक्षण
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणी |
| विभेदक प्रतिबाधा | आरआईएन, पीपी | 90 | 110 | ए | ||
| निविष्ट वस्तु का नुकसान | एसडीडी21 | -16.06 | डीबी | 13.28 गीगाहर्ट्ज पर | ||
|
डिफरेंशियल रिटर्न लॉस |
एसडीडी11 | 1 देखें | डीबी | 0.05 से 4.1 गीगाहर्ट्ज पर | ||
| एसडीडी22 | 2 देखें | डीबी | 4.1 से 19 गीगाहर्ट्ज पर | |||
| कॉमन-मोड टू कॉमन-मोड आउटपुट रिटर्न लॉस | SCC11 |
|
-2 |
डीबी |
0.2 से 19 गीगाहर्ट्ज पर |
|
| एससीसी22 | ||||||
|
डिफरेंशियल टू कॉमन-मोड रिटर्न लॉस |
एससीडी11 | देखें 3 |
डीबी |
0.01 से 12.89 गीगाहर्ट्ज़ पर | ||
| एससीडी22 | 4 देखें | 12.89 से 19 गीगाहर्ट्ज़ पर | ||||
|
सामान्य मोड रूपांतरण हानि के लिए अंतर |
एससीडी21 |
-10 |
डीबी |
0.01 से 12.89 गीगाहर्ट्ज़ पर | ||
| 5 देखें | 12.89 से 15.7 गीगाहर्ट्ज पर | |||||
| -6.3 | 15.7 से 19 गीगाहर्ट्ज पर |
