उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-पीपी2585एल01-सीडी

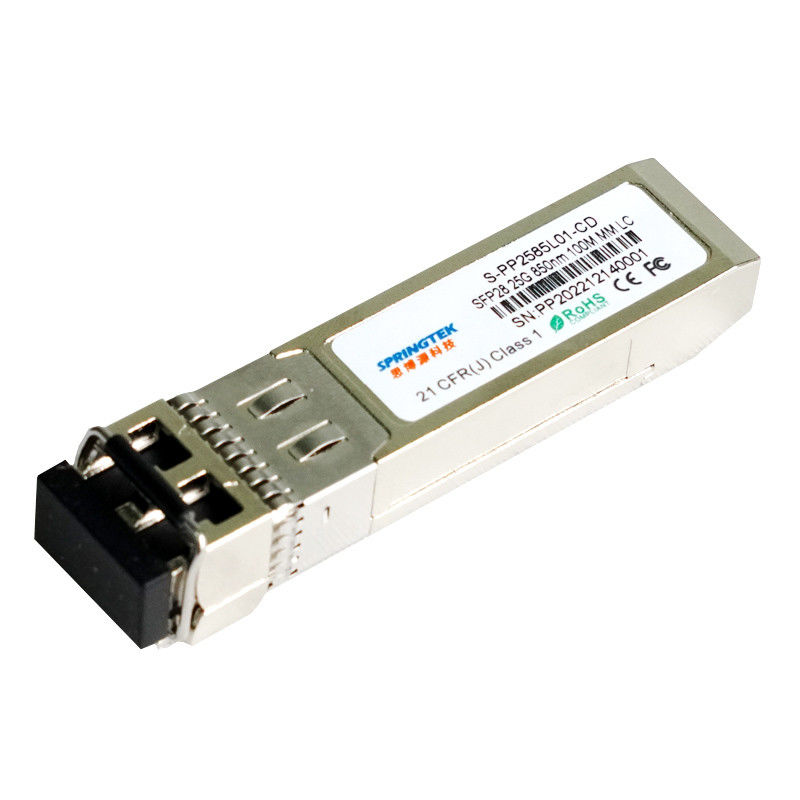

ब्रोकेड संगत SFP28 SR 25G 100m मल्टी मोड फाइबर LC MMF ट्रांसीवर
एस-पीपी2585एल01-सीडी 221109.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-PP2585L01-सीडी |
SFP28, 25.78125Gbps, 850nm, SM, 100m, 0ºC~+70ºC, DDM के साथ |
विवरण
25Gigabit ईथरनेट और Infiniband EDR अनुप्रयोगों के लिए स्प्रिंगटेक SFP28।यह शॉर्ट-रेंज डेटा संचार और इंटरकनेक्ट अनुप्रयोगों के लिए एक उच्च प्रदर्शन मॉड्यूल है जो OM3 फाइबर का उपयोग करके 70m तक 25.78125Gbps या OM4 फाइबर का उपयोग करके 100m पर संचालित होता है।इस मॉड्यूल को 850 एनएम के नाममात्र तरंग दैर्ध्य का उपयोग करके मल्टीमोड फाइबर सिस्टम पर संचालित करने के लिए डिज़ाइन किया गया है। विद्युत इंटरफ़ेस 20 संपर्क किनारे प्रकार कनेक्टर का उपयोग करता है।ऑप्टिकल इंटरफ़ेस डुप्लेक्स एलसी रिसेप्टेकल का उपयोग करता है।
विशेषताएँ
25.78125Gbps बिट दर का समर्थन करता है
OM3 MMF पर अधिकतम लिंक लंबाई 70m और OM4 MMF पर 100m
850 एनएम वीसीएसईएल लेजर और पिन फोटो डिटेक्टर
ट्रांसमीटर और रिसीवर चैनल दोनों पर आंतरिक सीडीआर
डुप्लेक्स एलसी पात्र
ऑपरेटिंग पर्यावरण तापमान रेंज: 0 ~ + 70 ℃
एकल 3.3V बिजली की आपूर्ति
कम बिजली अपव्यय: <1.0W
बढ़ाया ईएमआई परिरक्षण के साथ SFP28 आवास
अनुप्रयोग
25GBASE-एसआर ईथरनेट
Infiniband EDR अनुप्रयोग
32G फाइबर चैनल अनुप्रयोग
सर्वर, स्विच, स्टोरेज और होस्ट कार्ड एडेप्टर
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 3.6 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.135 | 3.3 | 3.465 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | - | - | 300 | एमए |
| आधार - सामग्री दर | बीआर | 25.78125±100ppm | जीबीपीएस | ||
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 90 | - | 100 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| ट्रांसमीटर अक्षम वोल्टेज | वीजिले | 2.0 | - | वीसीसी+0.3 | वी |
| ट्रांसमीटर वोल्टेज सक्षम करें | वीएन | 0 | - | 0.8 | वी |
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 900 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| लॉस जोर वोल्टेज | वीलोसा | 2.0 | - | वीसीसी+0.3 | वी |
| लॉस डी-जोर वोल्टेज | वीलोस्ड | -0.3 | - | +0.4 | वी |
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर लक्षण | ||||||||
| केंद्र तरंग दैर्ध्य रेंज | λ | 840 | 850 | 860 | एनएम | |||
| स्पेक्ट्रल चौड़ाई आरएमएस | हाँ | - | - | 0.6 | एनएम | |||
| औसत आउटपुट पावर | पावग | -8.4 | 2.4 | डी बी एम | ||||
| ऑप्टिकल पावर ओएमए | पीओएमए | -6.4 | 3 | डी बी एम | ||||
| विलुप्त होने का अनुपात | एर | 2 | - | - | डीबी | |||
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | |||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | - | - | 12 | डीबी | ||||
| ट्रांसमीटर और फैलाव आई क्लोजर | टीडीईसी | - | - | 4.3 | डीबी | |||
| ट्रांसमीटर आई मास्क परिभाषा {X1,X2, X3, Y1, Y2, Y3} |
> 10% {0.23, 0.34, 0.43, 0.27, 0.35, 0.4} |
1,2 | ||||||
| रिसीवर के लक्षण | ||||||||
| ऑपरेटिंग सेंट्रल वेवलेंथ | λ | 840 | 850 | 860 | एनएम | |||
| रिसीवर संवेदनशीलता | सेन | - | - | -10.3 | डी बी एम | 3,4 | ||
| रिसीवर अधिभार | पीबैठा | 2.4 | - | - | डी बी एम | |||
| रिसीवर प्रतिबिंब | आरएफएल | - | - | -12 | डीबी | |||
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | |||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -13 | डी बी एम | |||
| लॉस हिस्टैरिसीस | लोश | 0.5 | 3 | 5 | डीबी | |||
| टिप्पणियाँ | ||||||||
|
1. ट्रांसमीटर हिट अनुपात 5E-5 हिट/नमूना। 2. IEEE 802.3ba के अनुरूप। 3. न्यूनतम मूल्य जानकारीपूर्ण है, अनंत ईआर और अधिकतम चैनल सम्मिलन हानि के साथ न्यूनतम टीएक्स ओएमए के बराबर है। 4. रिसीवर संवेदनशीलता को PRBS 231-1 परीक्षण पैटर्न के साथ मापा जाता है, @25.78125Gb/s, BER<5E-5। |
||||||||
