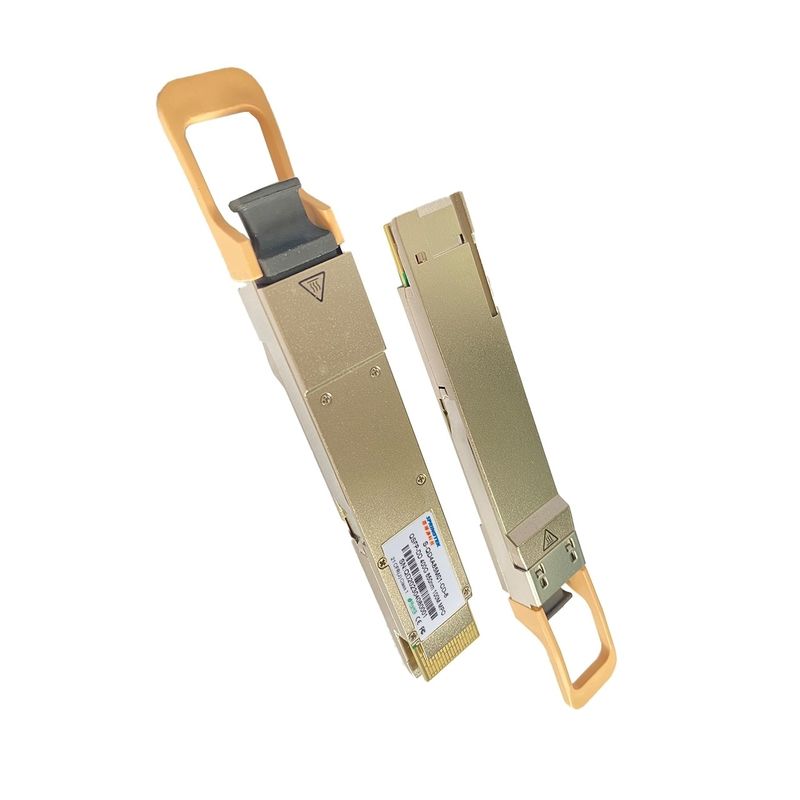

Arista संगत QSFP DD MPO ऑप्टिकल ट्रांसीवर 850nm 400G SR8 100M

Arista संगत QSFP-DD MPO 850nm ऑप्टिकल ट्रांसीवर 400G SR8 100M

QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf

आदेश की जानकारी

विवरण

स्प्रिंगटेक 400Gb/s QSFP-DD SR8 ऑप्टिकल मॉड्यूल।यह बढ़ा हुआ पोर्ट घनत्व और कुल सिस्टम लागत बचत प्रदान करता है।QSFP-DD फुल डुप्लेक्स ऑप्टिकल मॉड्यूल 8 स्वतंत्र ट्रांसमिट और रिसीव चैनल प्रदान करता है, प्रत्येक 53.125Gb/s ऑपरेशन के लिए सक्षम है, जो OM3 मल्टी-मोड फाइबर के 100 मीटर पर 400Gb/s की कुल डेटा दर के लिए है।

MTP/MPO-16 कनेक्टर के साथ एक ऑप्टिकल फाइबर केबल को QSFP-DD SR8 मॉड्यूल रिसेप्‍शन में प्‍लग किया जा सकता है।रिसेप्टेक के अंदर गाइड पिन द्वारा उचित संरेखण सुनिश्चित किया जाता है।केबल को आमतौर पर उचित चैनल टू चैनल अलाइनमेंट के लिए ट्विस्ट नहीं किया जा सकता है।विद्युत कनेक्शन एक क्यूएसएफपी-डीडी एमएसए-अनुरूप एज टाइप कनेक्टर के माध्यम से प्राप्त किया जाता है।

सभी 8 समांतर लेनों की केंद्रीय तरंग दैर्ध्य 850 एनएम हैं।इसमें ऑप्टिकल इंटरफ़ेस के लिए एक ऑप्टिकल MPO-16 कनेक्टर और इलेक्ट्रिकल इंटरफ़ेस के लिए 60-पिन कनेक्टर होता है।होस्ट FEC को 70m OM3 मल्टी-मोड फाइबर ट्रांसमिशन तक सपोर्ट करना आवश्यक है।

S-QD4A85M01-CD-8 उत्पाद QSFP-DD मल्टी-सोर्स एग्रीमेंट (MSA) टाइप 2 के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफेस के साथ डिजाइन किया गया है। तापमान, आर्द्रता और ईएमआई हस्तक्षेप।

विशेषताएँ

• क्यूएसएफपी-डीडी एमएसए अनुपालन
• 850 एनएम केंद्र तरंग दैर्ध्य पर 8 समांतर लेन
• IEEE 802.3bs विशिष्टता के अनुरूप
• एफईसी के साथ मल्टी-मोड फाइबर (एमएमएफ) ओएम3 पर 100 मीटर तक ट्रांसमिशन
• ऑपरेटिंग केस तापमान: 0 से 70oC
• 8x53.125Gb/s इलेक्ट्रिकल इंटरफ़ेस (400GAUI-8)
• डेटा दर 53.125Gbps (PAM4) प्रति चैनल।
• अधिकतम बिजली की खपत 12W
• एमपीओ -16 कनेक्टर
• RoHS कॉम्प्लाइंट

अनुप्रयोग

• डाटा सेंटर इंटरकनेक्ट
• 400 जी ईथरनेट
• इन्फिनिबैंड इंटरकनेक्ट करता है
• उद्यम नेटवर्किंग

अधिकतम निरपेक्ष दर - निर्धारण

यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्ति की पूर्ण अधिकतम रेटिंग से अधिक के संचालन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।

अनुशंसित परिचालन स्थितियां और बिजली आपूर्ति आवश्यकताएं

टिप्पणियाँ:

1. होस्ट सिस्टम द्वारा प्रदान किया गया FEC।

2. अधिकतम दूरी का समर्थन करने के लिए मेजबान सिस्टम पर आवश्यक एफईसी।

विद्युत विशेषताओं

जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, तब तक अनुशंसित ऑपरेटिंग वातावरण में निम्नलिखित विद्युत विशेषताओं को परिभाषित किया गया है।

टिप्पणियाँ:

1. IEEE 802.3bs 120E.3.1.2 के अपवाद के साथ कि पैटर्न PRBS31Q या स्क्रैम्बल आइडल है।

2. IEEE 802.3bs 120E.1.1 में निर्दिष्ट BER को पूरा करता है।

3. मेजबान द्वारा उत्पन्न डीसी सामान्य मोड वोल्टेज।विशिष्टता में ग्राउंड ऑफ़सेट वोल्टेज के प्रभाव शामिल हैं।

ऑप्टिकल लक्षण

टिप्पणियाँ:

1. औसत प्रक्षेपण शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल शक्ति का प्रमुख संकेतक नहीं है।इस मान से नीचे प्रक्षेपण शक्ति वाला ट्रांसमीटर अनुपालन नहीं कर सकता है;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है।

2. भले ही टीडीईसीक्यू <1 डीबी, ओएमएआउटर (न्यूनतम) यहां निर्दिष्ट न्यूनतम मूल्य से अधिक होना चाहिए।

3. रिसीवर इस औसत शक्ति स्तर वाले ऑप्टिकल इनपुट सिग्नल के बिना क्षति के निरंतर जोखिम को सहन करने में सक्षम होगा।

4. औसत प्राप्त शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल की शक्ति का प्रमुख संकेतक नहीं है।इस मान से कम प्राप्त शक्ति अनुपालक नहीं हो सकती;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है।

5. रिसीवर संवेदनशीलता ओएमए बाहरी, प्रत्येक लेन (अधिकतम) सूचनात्मक है और 2.4x10 के बीईआर के लिए परिभाषित है^-4.

6. 2.4x10 के बीईआर के लिए रिसीवर इनपुट पर अनुरूपता परीक्षण संकेत के साथ मापा गया^-4.

7. ये परीक्षण स्थितियां तनावग्रस्त रिसीवर संवेदनशीलता को मापने के लिए हैं।वे रिसीवर की विशेषताएं नहीं हैं।

डिजिटल डायग्नोस्टिक फ़ंक्शंस

निम्नलिखित डिजिटल डायग्नोस्टिक विशेषताओं को सामान्य परिचालन स्थितियों पर परिभाषित किया जाता है जब तक कि अन्यथा निर्दिष्ट न किया गया हो।

टिप्पणियाँ:

1. विभिन्न तंतुओं की माप सटीकता के कारण, अतिरिक्त +/-1 dB उतार-चढ़ाव, या +/- 3 dB कुल सटीकता हो सकती है।
