उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-XP1031L10-सीडी
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-XP1031L10-सीडी | XFP, 10Gbps, 1310nm, SMF, 10km , 0ºC~+70ºC, DDM के साथ |
विवरण

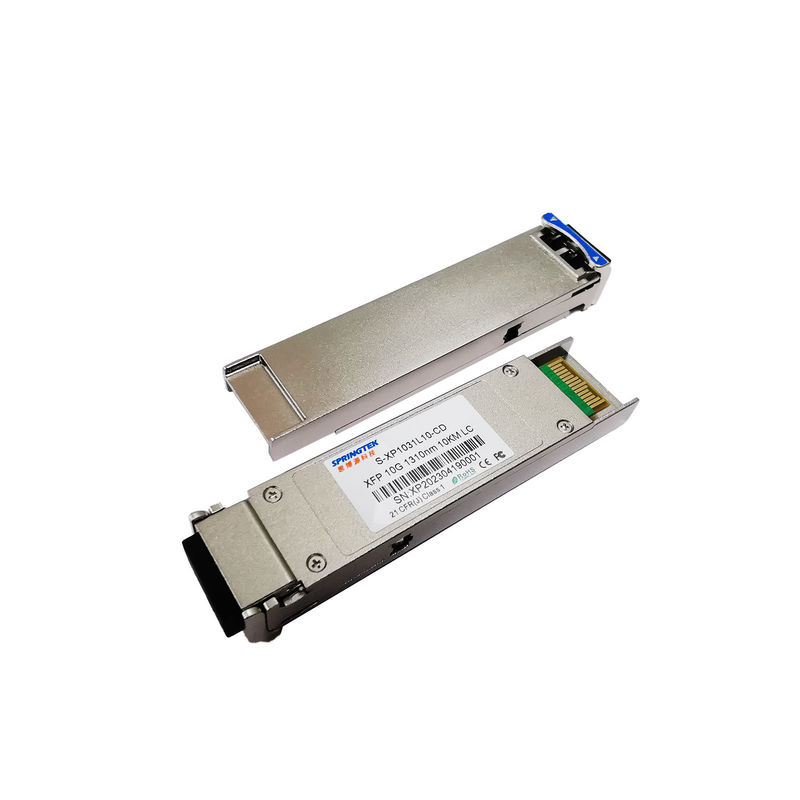

स्प्रिंगटेक XFP मॉड्यूल 10G स्मॉल फॉर्म-फैक्टर प्लगेबल (XFP) मल्टी-सोर्स एग्रीमेंट (MSA) का अनुपालन करता है, जो 9.953~11.1Gbps की डेटा-दर को सपोर्ट करता है और SMF पर 10km तक की ट्रांसमिशन दूरी को सपोर्ट करता है।
ट्रांसीवर मॉड्यूल में 1310nm DFB लेजर के साथ एक ट्रांसमीटर और एक पिन फोटोडायोड वाला एक रिसीवर होता है।ट्रांसमीटर और रिसीवर एक विस्तृत तापमान सीमा के भीतर अलग होते हैं और इष्टतम गर्मी लंपटता और उत्कृष्ट विद्युत चुम्बकीय परिरक्षण प्रदान करते हैं जिससे 10 GbE सिस्टम के लिए उच्च पोर्ट घनत्व को सक्षम किया जा सकता है।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4.5 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | +85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 5 | 85 | % |
अधिकतम रेटिंग से परे कोई भी तनाव स्थायी क्षति का कारण बन सकता है।डिवाइस विनिर्देशों की गारंटी केवल अनुशंसित परिचालन स्थितियों के तहत दी जाती है।
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.135 | 3.30 | 3.465 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | 500 | एमए | ||
| आधार - सामग्री दर | बीआर | 9.953 | 11.1 | जीबीपीएस |
ऑप्टिकल और विद्युत लक्षण
| ट्रांसमीटर विद्युत विशेषताओं | |||||||
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| केंद्र तरंग दैर्ध्य | एल सी | 1270 | 1310 | 1350 | एनएम | ||
| वर्णक्रमीय चौड़ाई (-20dB) | हाँ | 3 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||
| औसत आउटपुट पावर | पीबाहर | -6.5 | +0.5 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 950 | एमवी | 2 | ||
| इनपुट विभेदक प्रतिबाधा | जेडमें | 90 | 100 | 110 | Ω | ||
| TX अक्षम करें | अक्षम करना | 2.0 | वीसीसी | वी | |||
| सक्षम | 0 | 0.8 | वी | ||||
| रिसीवर विद्युत विशेषताओं | |||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| केंद्र तरंग दैर्ध्य | एल सी | 1260 | 1600 | एनएम | |||
| रिसीवर संवेदनशीलता | -14.5 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | 0.5 | डी बी एम | 3 | ||||
| लॉस डी-एसेर्ट | लॉसडी | -15.5 | डी बी एम | ||||
| लॉस एसर्ट | लॉसए | -26 | डी बी एम | ||||
| लॉस हिस्टैरिसीस | 0.5 | 4 | डीबी | ||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 400 | 600 | 800 | एमवी | 2 | |
| लॉस | उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
| टिप्पणियाँ | |||||||
|
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है। 2. आंतरिक रूप से एसी-युग्मित। 3. पीआरबीएस 2 के साथ मापा गया31-1 टेस्ट पैटर्न @9953एमबीपीएस, बीईआर ≤1×10-12. |
|||||||
