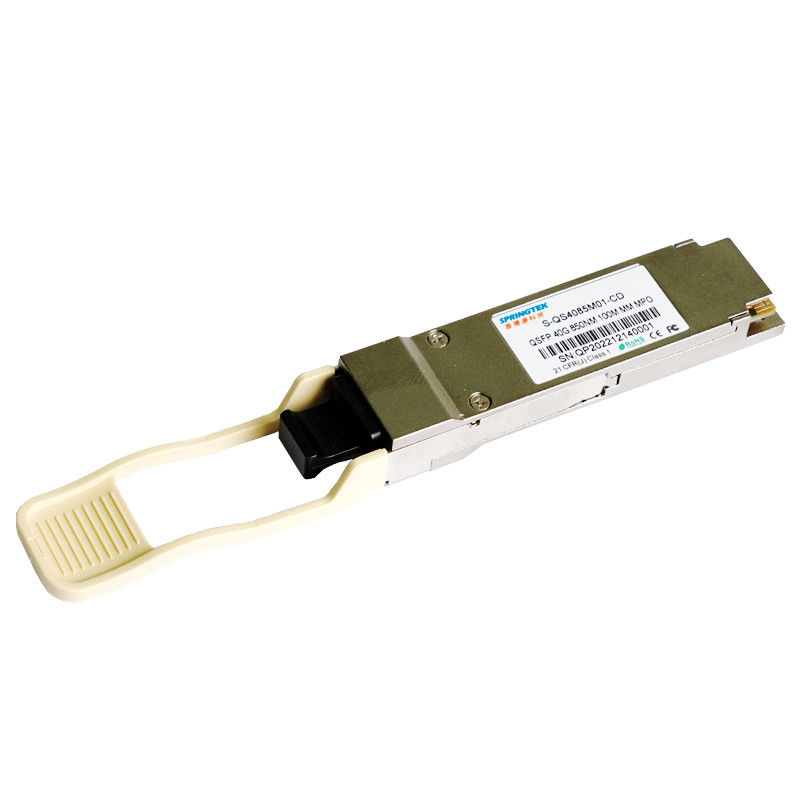

40G MM संगत Arista QSFP+ 850nm 100M MPO ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-QS4085M01-सीडी | QSFP+, 40Gbps, 850nm, MM, MPO, 100m, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 40G SR4 QSFP+ ट्रांसीवर को 40G ईथरनेट की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जिसमें 100m तक OM3 MMF पर 10G SR लिंक को तोड़ना शामिल है।यह QSFP+ MSA, IEEE 802.3ba के अनुरूप है।यह एक 3.3V बिजली की आपूर्ति के साथ लागत प्रभावी, कम बिजली की खपत है।यह बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल और कॉम्पैक्ट आकार के आवास के साथ निर्मित है।
विशेषताएँ
एकल +3.3V बिजली की आपूर्ति
ऑपरेटिंग तापमान: 0 से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
40जी-आईबी-क्यूडीआर /20जी-आईबी-डीडीआर / 10जी-आईबी-एसडीआर इन्फनिबैंड
ब्रेकआउट टू 4 x 10GBASE-SR
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.46 | वी |
| कुल बिजली की खपत | पी | - | - | 1.5 | डब्ल्यू |
| आधार - सामग्री दर | बीआर | - | 10.3125 | - | जीबीपीएस |
विद्युत विशेषताओं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणी | ||
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 1200 | एमवी | |||
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω | |||
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.1.1 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||||
| कॉमन-मोड इनपुट रिटर्न लॉस के लिए डिफरेंशियल | 10 | - | - | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| J2 जिटर टॉलरेंस | J2T | 0.17 | - | - | यूआई | प्रति IEEE P802.3ba 86A.4.1 | ||
| J9 जिटर टॉलरेंस | J9T | 0.29 | - | - | यूआई | |||
| रिसीवर विद्युत विशेषताओं | ||||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | |||
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 900 | एमवी | |||
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω | |||
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.2.1 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.2.2 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||||
| आउटपुट संक्रमण समय, 20% से 80% | 28 | - | - | पी.एस. | प्रति IEEE P802.3ba 86A.4.2 | |||
| J2 जिटर आउटपुट | J2O | - | - | 0.42 | यूआई | |||
| J9 जिटर आउटपुट | J9O | - | - | 0.65 | यूआई | |||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| ट्रांसमीटर लक्षण | ||||||
| लेजर प्रकार | वीसीएसईएल | |||||
| केंद्र तरंग दैर्ध्य | λ | 840 | 850 | 860 | एनएम | |
| आरएमएस स्पेक्ट्रल चौड़ाई | ∆λ | - | - | 0.4 | एनएम | |
| औसत लॉन्च पावर, प्रत्येक लेन | पीबाहर | -7.6 | - | 2.4 | डी बी एम | |
|
किसी के बीच प्रक्षेपण शक्ति में अंतर दो लेन (ओएमए) |
डीपीएक्स | - | - | 4 | डीबी | |
| पीक पावर, प्रत्येक लेन | पीपीएक्स | - | - | 4 | डी बी एम | |
| विलुप्त होने का अनुपात | एर | 3 | - | - | डीबी | |
| ट्रांसमीटर फैलाव जुर्माना | तेदेपा | -- | -- | 3.5 | डीबी | |
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन | पीबंद | - | - | -30 | डी बी एम | |
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | ओआरएल | - | - | 12 | डीबी | |
|
ट्रांसमीटर आँख का मुखौटा परिभाषा {X1, X2, X3, Y1, Y2, Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| रिसीवर के लक्षण | ||||||
| रिसीवर प्रकार प्रति लेन | नत्थी करना | |||||
| रिसीवर तरंग दैर्ध्य | λ | 840 | 850 | 860 | एनएम | |
| प्राप्त इनपुट पर औसत शक्ति, प्रत्येक लेन | पीएक्सपीएक्स | - 9.5 | - | 2.4 | डी बी एम | |
| ओएमए में तनावग्रस्त रिसीवर संवेदनशीलता | एसआरएस | - | - | -5.4 | डी बी एम | 1 |
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | |
| लॉस डी-एसेर्ट | लोस्ड | - | - | -12 | डी बी एम | |
| लॉस हिस्टैरिसीस | लोश | 0.5 | डीबी | |||
| रिसीवर प्रतिबिंब | आरएफएल | -12 | डीबी | |||
| टिप्पणियाँ | ||||||
| 1. पीआरबीएस 2 के साथ मापा गया31-1 टेस्ट पैटर्न, @10.3125Gb/s, BER<1E-12। | ||||||
