उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QS4031M2K-सीडी

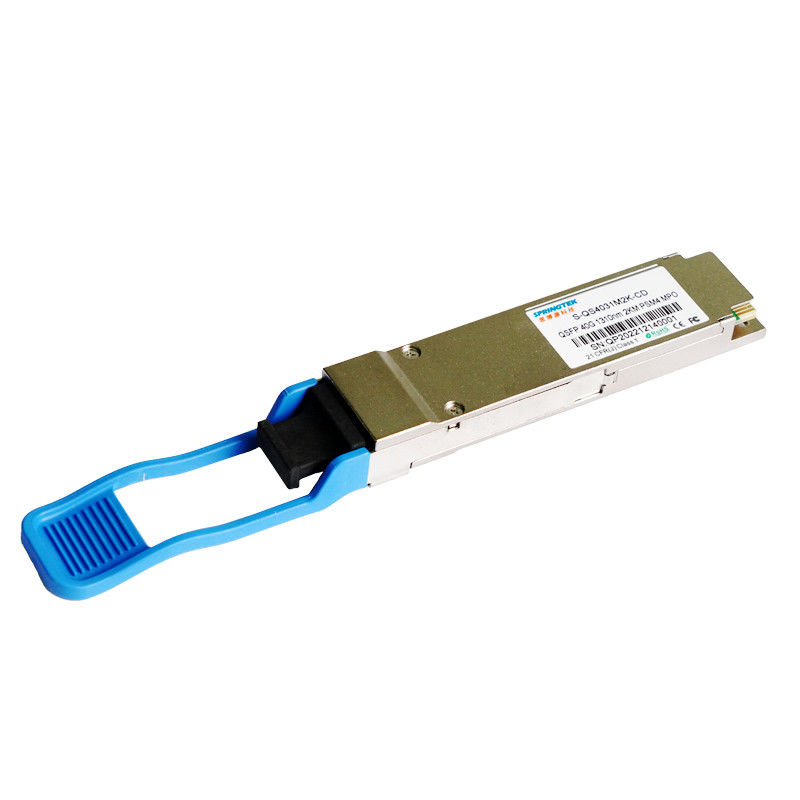

Nokia 40G 1310nm 2KM संगत ऑप्टिकल मॉड्यूल QSFP+ PSM4 MPO ट्रांसीवर
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-QS4031M2K-सीडी |
QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक क्यूएसएफपी+40जी-पीएसएम4ट्रांसीवर को 2km तक SMF पर 40G ईथरनेट लिंक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।यह QSFP+ MSA, IEEE 802.3ba के अनुरूप है।यह एक 3.3V बिजली की आपूर्ति के साथ लागत प्रभावी, कम बिजली की खपत है।यह बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल और कॉम्पैक्ट आकार के आवास के साथ निर्मित है।
विशेषताएँ
अनुप्रयोग
मानकों
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 0 | 3.8 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| कुल बिजली की खपत | पी | - | - | 3.5 | डब्ल्यू |
| डेटा दर प्रति लेन | बीआर | - | 10.3125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणी |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 200 | - | 800 | एमवी | |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω | |
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.1.1 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| कॉमन-मोड इनपुट रिटर्न लॉस के लिए डिफरेंशियल | 10 | - | - | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |
| J2 जिटर टॉलरेंस | J2T | 0.17 | - | - | यूआई | प्रति IEEE P802.3ba 86A.4.1 |
| J9 जिटर टॉलरेंस | J9T | 0.29 | - | - | यूआई | |
| रिसीवर विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 400 | - | 850 | एमवी | |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω | |
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.2.1 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.2.2 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| आउटपुट संक्रमण समय, 20% से 80% | 28 | - | - | पी.एस. | प्रति IEEE P802.3ba 86A.4.2 | |
| J2 जिटर आउटपुट | J2O | - | - | 0.42 | यूआई | |
| J9 जिटर आउटपुट | J9O | - | - | 0.65 | यूआई | |
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर लक्षण | |||||||
| लेजर प्रकार | डीएफबी | ||||||
| डेटा दर प्रति लेन | - | - | 10.3125 | - | जीबी/एस | ||
| लेन केंद्र तरंग दैर्ध्य | λ0 | 1260 | 1360 | एनएम | |||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | ||
| कुल औसत प्रक्षेपण शक्ति | पीटी | - | - | 5 | डी बी एम | ||
| औसत लॉन्च पावर, प्रत्येक लेन | एक प्रकार की मछली | -8.2 | - | 0.5 | डी बी एम | ||
| ऑप्टिकल मॉड्यूलेशन आयाम, प्रत्येक लेन | ओएमए | -5.2 | - | 2.0 | डी बी एम | ||
| किसी भी दो लेन (ओएमए) के बीच प्रक्षेपण शक्ति में अंतर | - | - | 5 | डीबी | |||
| ओएमए माइनस टीडीपी, प्रत्येक लेन में लॉन्च पावर | -4.8 | - | - | डी बी एम | |||
| विलुप्त होने का अनुपात | एर | 3.5 | - | - | डीबी | ||
| ट्रांसमीटर फैलाव जुर्माना | तेदेपा | - | - | 2.6 | डीबी | ||
|
ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन |
पोफ | - | - | -30 | डी बी एम | ||
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | ||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | - | - | 12 | डीबी | |||
| ट्रांसमीटर आँख का मुखौटा परिभाषा | IEEE802.3ba के अनुरूप | ||||||
| रिसीवर के लक्षण | |||||||
| रिसीवर प्रकार | नत्थी करना | ||||||
| लेन केंद्र तरंग दैर्ध्य | λ | 1260 | 1360 | एनएम | |||
| औसत प्राप्त शक्ति, प्रत्येक लेन | पिन1 | -12.6 | - | 2.3 | डी बी एम | ||
| नुकसान की दहलीज | डीटी | 3 | - | - | डी बी एम | ||
| रिसीवर संवेदनशीलता (ओएमए), प्रत्येक लेन (अधिकतम) | सेन1 | - | - | -12.6 | डी बी एम | 1 | |
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | ||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -15 | डी बी एम | ||
| लॉस हिस्टैरिसीस | लोश | 0.5 | - | 6 | डीबी | ||
| टिप्पणियाँ | |||||||
| 1. बीईआर = 1ई-12, PRBS31@10.3125Gbps से मापा जाता है | |||||||
