उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-पीपी2531एल10-सीडी

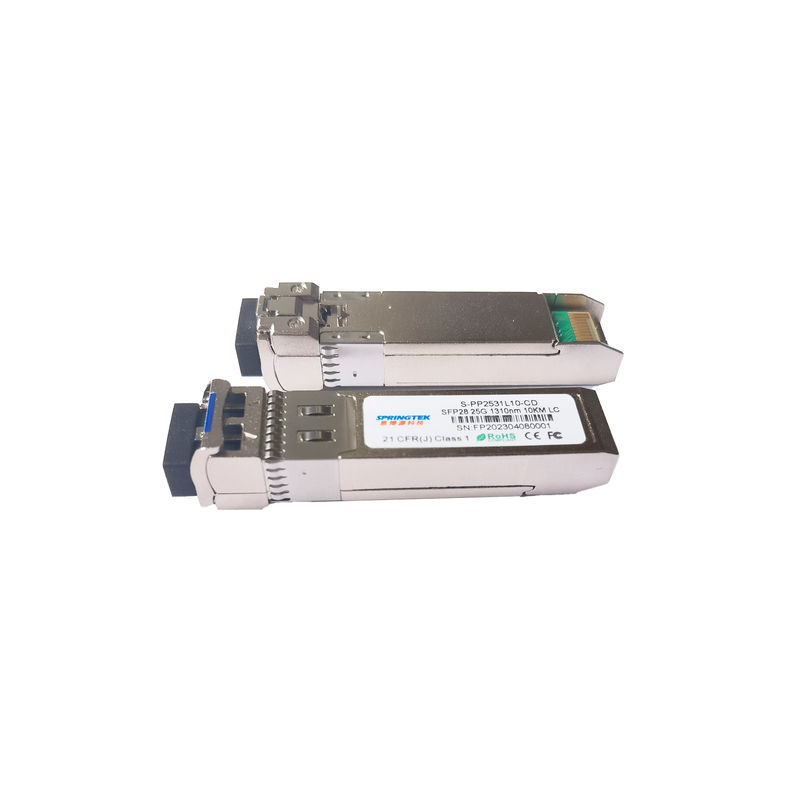

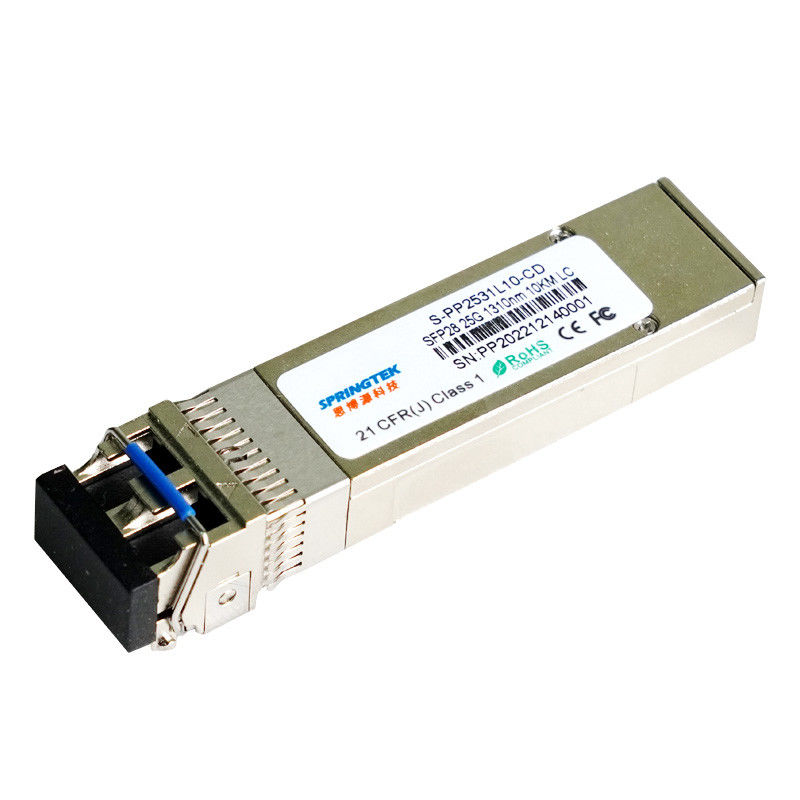

25जीबीपीएस 1310 एनएम10 किमी एसएफपी 28ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-पीपी2531एल10-सीडी | SFP28, 25.78Gbps, 1310nm, LC,SMF, 10km , 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक SFP28 ट्रांसीवर को लिंक लंबाई 10km के लिए सिंगल मोड ऑप्टिकल फाइबर पर ऑप्टिकल डेटा संचारित करने और प्राप्त करने के लिए डिज़ाइन किया गया है।
SFP28 10km मॉड्यूल विद्युत इंटरफ़ेस SFI विद्युत विनिर्देशों के अनुरूप है।ट्रांसमीटर इनपुट और रिसीवर आउटपुट प्रतिबाधा 100 ओम अंतर है।डेटा लाइनें आंतरिक रूप से एसी युग्मित हैं।मॉड्यूल अंतर समाप्ति प्रदान करता है और गुणवत्ता संकेत समाप्ति और कम ईएमआई के लिए अंतर को सामान्य मोड रूपांतरण में कम करता है।
विशेषताएँ
एलसी डुप्लेक्स ऑप्टिकल इंटरफ़ेस
1310 एनएम डीएफबी ट्रांसमीटर, पिन रिसीवर
10 किमी एसएमएफ कनेक्शन के लिए लागू
बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल हाउसिंग
एकल 3.3V बिजली की आपूर्ति
1.5W अधिकतम बिजली की खपत
लागत प्रभावी एसएफपी + समाधान, उच्च बंदरगाह को सक्षम बनाता है
घनत्व और अधिक बैंडविड्थ
ऑपरेटिंग केस तापमान: 0 से +70 डिग्री सेल्सियस
RoHS के साथ संगत
अनुप्रयोग
ईसीपीआरआई और सीपीआरआई
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | 600 | एमए | ||
| आधार - सामग्री दर | बीआर | - | 25.78 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 200 | - | 900 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| ट्रांसमीटर अक्षम वोल्टेज | वीजिले | 2.0 | - | वीसीसी+0.3 | वी |
| ट्रांसमीटर वोल्टेज सक्षम करें | वीएन | 0 | - | 0.8 | वी |
| टीगलतीतर्क उच्च | वीटीएफएच | 2.4 | - | वीसीसी | वी |
| टीगलतीतर्क कम | वीटीएफएल | वीईई | - | वीईई+0.4 | वी |
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 850 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| लॉस जोर वोल्टेज | वीलोसा | 2.4 | - | वीसीसी | वी |
| लॉस डी-जोर वोल्टेज | वीलोस्ड | वीईई | - | वीईई+0.4 | वी |
ऑप्टिकल और विद्युत विशेषताएँ
| ट्रांसमीटर विद्युत विशेषताओं | ||||||||||
| पैरामीटर | प्रतीक | मिन। | टाइप करें। | मैक्स। | इकाई | टिप्पणी | ||||
| केंद्र तरंग दैर्ध्य रेंज | λ | 1295 | 1310 | 1325 | एनएम | |||||
| वर्णक्रमीय चौड़ाई@-20dB | हाँ | - | - | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | |||||
| ऑप्टिकल पावर लॉन्च करें | एक प्रकार की मछली | -7 | - | 2 | डी बी एम | 1 | ||||
| ऑप्टिकल मॉड्यूलेशन आयाम | ओएमए | -4 | - | 2.2 | डी बी एम | |||||
| ओएमए-टीडीपी में लॉन्च पावर | -5 | डीबी | ||||||||
| ट्रांसमीटर फैलाव जुर्माना | तेदेपा | - | - | 2.7 | डीबी | |||||
| ऑफ ट्रांसमीटर की औसत प्रक्षेपण शक्ति | -20 | डी बी एम | ||||||||
| विलुप्त होने का अनुपात | एर | 3 | - | - | डीबी | |||||
| सापेक्ष तीव्रता शोर | रिन | - | - | -130 | डीबी/हर्ट्ज | |||||
| नेत्र आरेख | फ़िल्टर किए जाने पर IEEE802.3cc आई मास्क का अनुपालन करता है | |||||||||
| रिसीवर विद्युत विशेषताओं | ||||||||||
| पैरामीटर | प्रतीक | मिन। | टाइप करें। | मैक्स। | इकाई | टिप्पणी | ||||
| ऑपरेटिंग सेंट्रल वेवलेंथ | λ | 1295 | 1310 | 1325 | एनएम | |||||
| अनस्ट्रेस्ड रिसीवर ओएमए संवेदनशीलता | सेन | - | - | -12 | डी बी एम | 2 | ||||
| अधिकतम रिसीवर पावर ओएमए | - | - | 2.2 | डी बी एम | ||||||
| रिसीवर प्रतिबिंब | आरएफएल | - | - | -26 | डीबी | |||||
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | |||||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -14 | डी बी एम | |||||
| लॉस हिस्टैरिसीस | लोश | 0.5 | - | - | डीबी | |||||
| टिप्पणी: | ||||||||||
|
1. IEEE 802.3cc के अनुसार औसत बिजली के आंकड़े केवल सूचनात्मक हैं। 2. 231-1 PRBS@25.78125Gbps, BER<5E-5 से मापा गया |
||||||||||
