उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-FP1055L80-सीडी

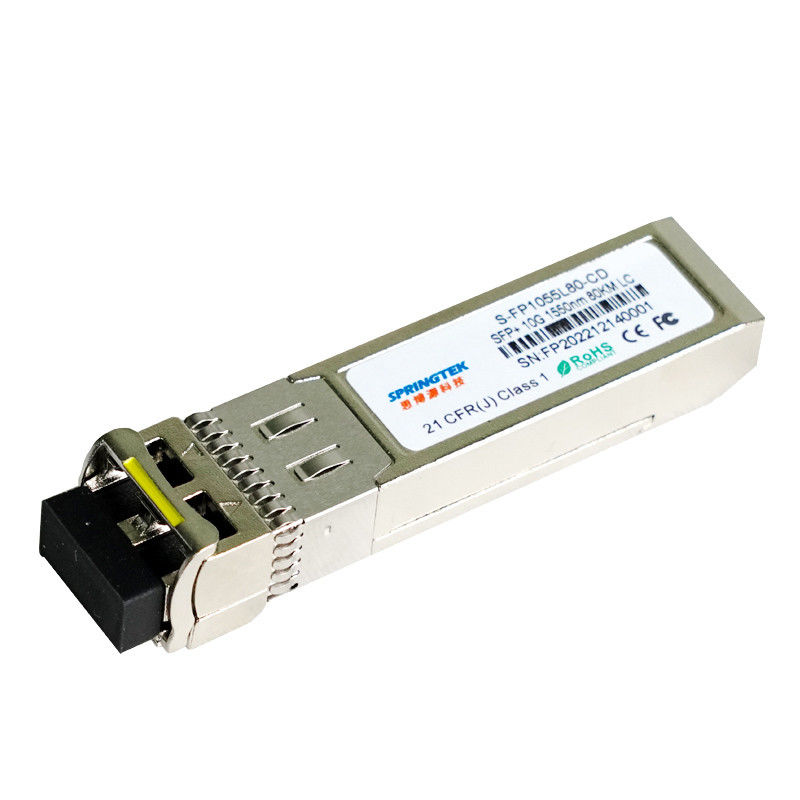

10 जीबीपीएस 1550 एनएम80 किमी एसएफपी +ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-FP1055L80-सीडी | SFP+, 10.3125Gbps, 1550nm, SM, 80km, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 1550nm कूल्ड EML 10Gbps SFP+ ट्रांसीवर को 80km तक सिंगल मोड ऑप्टिकल फाइबर पर 10G ईथरनेट लिंक में ऑप्टिकल डेटा संचारित और प्राप्त करने के लिए डिज़ाइन किया गया है।
स्प्रिंगटेक 1550 एनएम 80 किमी एसएफपी + मॉड्यूल इलेक्ट्रिकल इंटरफ़ेस एसएफआई विद्युत विनिर्देशों के अनुरूप है।ट्रांसमीटर इनपुट और रिसीवर आउटपुट प्रतिबाधा 100 ओम अंतर है।डेटा लाइनें आंतरिक रूप से एसी युग्मित हैं।मॉड्यूल अंतर समाप्ति प्रदान करता है और गुणवत्ता संकेत समाप्ति और कम ईएमआई के लिए अंतर को सामान्य मोड रूपांतरण में कम करता है।
विशेषताएँ
एलसी डुप्लेक्स ऑप्टिकल इंटरफ़ेस
1550 एनएम ठंडा ईएमएल ट्रांसमीटर, एपीडी रिसीवर
11.3G बिट दर तक समर्थन
कम बिजली की खपत <2W
80km SMF लंबाई तक
बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल हाउसिंग
लागत प्रभावी SFP+ समाधान, उच्च पोर्ट घनत्व और अधिक बैंडविड्थ को सक्षम बनाता है
ऑपरेटिंग तापमान: 0 से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
8.5G/10G फाइबर चैनल
10जी सोनेट/एसडीएच, ओटीयू2/2ई
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -0 | 70 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 5 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.135 | 3.30 | 3.465 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | 450 | एमए | ||
| आधार - सामग्री दर | बीआर | - | 10.3125 | 11.3 | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | 850 | एमवी | |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| ट्रांसमीटर अक्षम वोल्टेज | वीजिले | 2.0 | - | वीसीसी | वी |
| ट्रांसमीटर वोल्टेज सक्षम करें | वीएन | 0 | - | 0.8 | वी |
| टीगलतीतर्क उच्च | वीटीएफएच | 2.0 | - | वीसीसी | वी |
| टीगलतीतर्क कम | वीटीएफएल | 0 | - | 0.8 | वी |
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 850 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| लॉस फॉल्ट | वीएलओएस दोष | वीसीसी-1.3 | VccHOST | वी | |
| एलओएस सामान्य | वीएलओएस मानदंड | वी | वीई+0.8 | वी | |
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| ट्रांसमीटर लक्षण | ||||||
| लेजर प्रकार | ईएमएल | |||||
| केंद्र तरंग दैर्ध्य रेंज | λ | 1530 | 1550 | 1565 | एनएम | |
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | |
| ऑप्टिकल पावर लॉन्च करें | एक प्रकार की मछली | -1 | - | 4 | डी बी एम | |
| ऑफ ट्रांसमीटर की औसत प्रक्षेपण शक्ति | पीबंद | - | - | -30 | डी बी एम | |
| विलुप्त होने का अनुपात | एर | 8.5 | - | - | डीबी | |
| ट्रांसमीटर और फैलाव दंड | तेदेपा | - | - | 3 | डीबी | |
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | |
| रिसीवर के लक्षण | ||||||
| रिसीवर प्रकार | एपीडी | |||||
| ऑपरेटिंग सेंट्रल वेवलेंथ | λ | 1270 | - | 1610 | एनएम | |
| रिसीवर संवेदनशीलता | सेन | - | - | -23 | डी बी एम | 1 |
| रिसीवर अधिभार | पीबैठा | -7 | - | - | डी बी एम | |
| रिसीवर प्रतिबिंब | आरएफएल | - | - | -27 | डीबी | |
| लॉस एसर्ट | लोसा | -37 | - | - | डी बी एम | |
| लॉस डी-एसेर्ट | लोस्ड | - | - | -26 | डी बी एम | |
| लॉस हिस्टैरिसीस | लोश | 0.5 | 3 | डीबी | ||
| टिप्पणियाँ | ||||||
| 1. 2 से मापा जाता है31-1 PRBS@10.3125Gbps,BER<10-12, सबसे खराब ईआर, बीटीबी के साथ | ||||||
