मॉडल संख्या:
एस-FB1023L60-xD

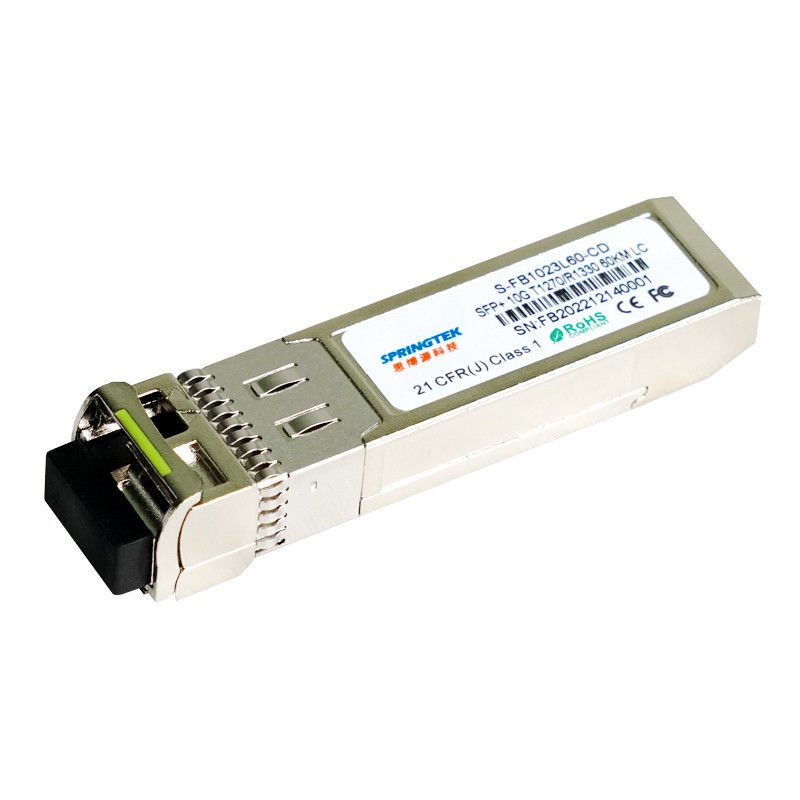

10जी टी1270/आर1330एनएम60 किमीबीड़ीएसएफपी+ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-पीएफ1023एल60-सीडी | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 60km, 0ºC~+70ºC, DDM के साथ |
| एस-पीएफ1023एल60-आईडी | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 60km, -40ºC~+85ºC, DDM के साथ |
विवरण
स्प्रिंगटेक10जी 1270एनएम एसएफपी+ बीआईडीआई ट्रांसीवर को 60 किमी की लिंक लंबाई के लिए सिंगल मोड ऑप्टिकल फाइबर पर ऑप्टिकल डेटा भेजने और प्राप्त करने के लिए डिजाइन किया गया है।
SFP+ BIDI 60km मॉड्यूल विद्युत इंटरफ़ेस SFI विद्युत विनिर्देशों के अनुरूप है।ट्रांसमीटर इनपुट और रिसीवर आउटपुट प्रतिबाधा 100 ओम अंतर है।डेटा लाइनें आंतरिक रूप से एसी युग्मित हैं।मॉड्यूल अंतर समाप्ति प्रदान करता है और गुणवत्ता संकेत समाप्ति और कम ईएमआई के लिए अंतर को सामान्य मोड रूपांतरण में कम करता है।
विशेषताएँ
सिंगल एलसी इंटरफ़ेस, डुप्लेक्स ऑपरेशन
1270 एनएमडीएफबी ट्रांसमीटर, एपीडी रिसीवर
बिजली की खपत <1.5W
60 किमी एसएमएफ कनेक्शन के लिए लागू
एकल +3.3V बिजली की आपूर्ति
बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल हाउसिंग
लागत प्रभावी SFP+ समाधान, उच्च पोर्ट घनत्व और अधिक बैंडविड्थ को सक्षम बनाता है
ऑपरेटिंग तापमान: 0 से + 70 डिग्री सेल्सियस -40 से + 85 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
अन्य ऑप्टिकल लिंक
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| -40 | - | 85 | |||
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | - | - | 300 | एमए |
| आधार - सामग्री दर | बीआर | - | 10.3125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 700 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| ट्रांसमीटर अक्षम वोल्टेज | वीजिले | 2.0 | - | वीसीसी+0.3 | वी |
| ट्रांसमीटर वोल्टेज सक्षम करें | वीएन | 0 | - | 0.8 | वी |
| टीगलतीतर्क उच्च | वीटीएफएच | 2.4 | - | वीसीसी | वी |
| टीगलतीतर्क कम | वीटीएफएल | वीईई | - | वीईई+0.4 | वी |
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 850 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| लॉस जोर वोल्टेज | वीलोसा | 2.4 | - | वीसीसी | वी |
| लॉस डी-जोर वोल्टेज | वीलोस्ड | वीईई | - | वीईई+0.4 | वी |
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | ||
| ट्रांसमीटर लक्षण | ||||||||
| लेजर प्रकार | डीएफबी | |||||||
| केंद्र तरंग दैर्ध्य | λ | 1260 | 1270 | 1280 | एनएम | |||
| वर्णक्रमीय चौड़ाई@-20dB | हाँ | - | - | 1 | एनएम | |||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | |||
| ऑप्टिकल पावर लॉन्च करें | एक प्रकार की मछली | 1 | - | 6 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 3.5 | - | - | डीबी | |||
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | |||
| नेत्र आरेख | फ़िल्टर किए जाने पर IEEE802.3ae आई मास्क का अनुपालन करता है | |||||||
| रिसीवर के लक्षण | ||||||||
| रिसीवर प्रकार | नत्थी करना | |||||||
| केंद्रीय तरंग दैर्ध्य | λ | 1320 | 1330 | 1340 | एनएम | |||
| रिसीवर संवेदनशीलता | सेन | - | - | -21 | डी बी एम | 2 | ||
| रिसीवर अधिभार | पीबैठा | -6 | - | - | डी बी एम | |||
| रिसीवर प्रतिबिंब | आरएफएल | - | - | -12 | डीबी | |||
| लॉस एसर्ट | लोसा | -35 | - | - | डी बी एम | |||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -22 | डी बी एम | |||
| लॉस हिस्टैरिसीस | लोश | 0.5 | 3 | 5 | डीबी | |||
| टिप्पणियाँ | ||||||||
|
1. IEEE 802.3ae के अनुसार औसत बिजली के आंकड़े केवल सूचनात्मक हैं। 2. 2 के साथ मापा गया31-1 PRBS@10.3125Gbps,BER<10-12 |
||||||||
