उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-FD10DWL80-सीडी

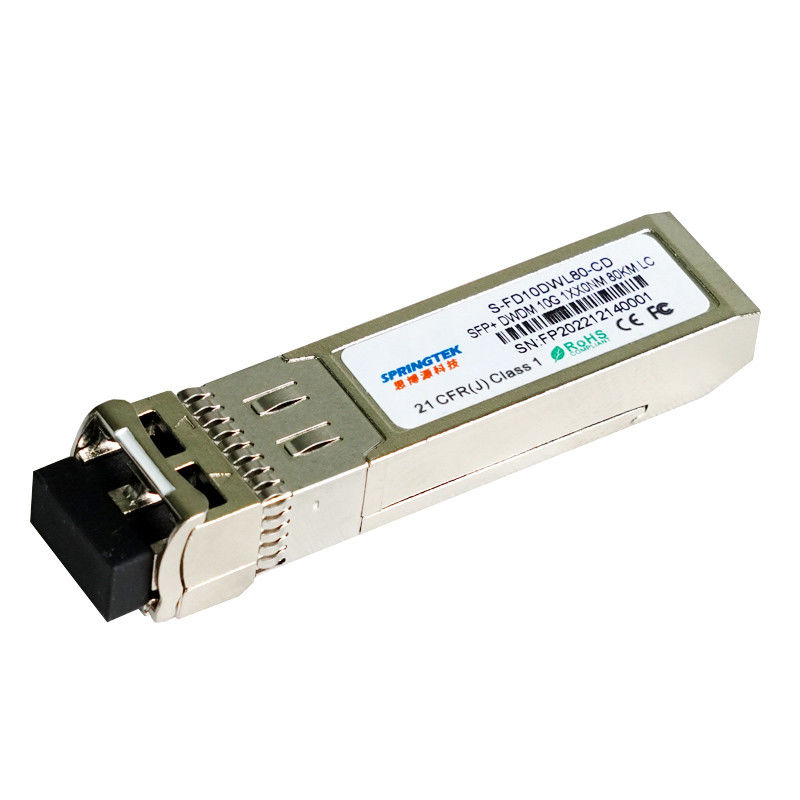

10जीबीपीएसडीडब्ल्यूडीएम 80 किमी एसएफपी+ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| S-FD10DWL80-CD-xx | SFP+, 10Gbps, DWDM, 1528.77~1563.05nm, SM, 80km, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 10जी डीडब्ल्यूडीएम एसएफपी+ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 10जीबीपीएस की डाटा दर और एसएमएफ के साथ 80किमी संचरण दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन खंड होते हैं: एक कूल्ड ईएमएल लेजर ट्रांसमीटर, एक ट्रांस-इम्पीडेंस प्रीएम्प्लीफायर (टीआईए) और एमसीयू कंट्रोल यूनिट के साथ एकीकृत एपीडी फोटोडायोड।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट और SFF-8472 डिजिटल डायग्नोस्टिक्स फ़ंक्शंस के साथ संगत हैं।
विशेषताएँ
हॉट-प्लग करने योग्य SFP+ पदचिह्न
100GHz ITU, C बैंड DWDM कूल्ड EML लेज़र और APD फोटोडायोड, SMF ट्रांसमिशन के लिए 80km तक
डुप्लेक्स एलसी पात्र के साथ एसएफपी+ एमएसए और एसएफएफ-8472 के अनुरूप
एकल +3.3V बिजली की आपूर्ति
रियल टाइम डिजिटल डायग्नोस्टिक मॉनिटरिंग
ऑपरेटिंग केस तापमान: 0 से +70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
10GBASE-LR 10.3125Gbps पर
10GBASE-LW 9.953Gbps पर
एलटीई सिस्टम
अन्य ऑप्टिकल लिंक
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| वोल्टेज आपूर्ति | वीसीसी | -0.5 | - | 4.5 | वी |
| भंडारण तापमान | टी | -40 | - | +85 | डिग्री सेल्सियस |
| वर्तमान आर्द्रता | - | 5 | - | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.135 | 3.30 | 3.465 | वी |
| बिजली की आपूर्ति वर्तमान | आईसीसी | 600 | एमए | ||
| आधार - सामग्री दर | 8.0 | 10.3 | 10.7 | जीबीपीएस |
ऑप्टिकल और विद्युत विशेषताएँ
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | एल सी | 1528.77 | 1563.86 | एनएम | |||
| वर्णक्रमीय चौड़ाई (-20dB) | हाँ | 1 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | डीबी | |||
| औसत आउटपुट पावर | पीबाहर | 0 | +4.0 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 8.2 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 850 | एमवी | 2 | ||
| इनपुट विभेदक प्रतिबाधा | जेडमें | 90 | 100 | 110 | Ω | ||
| TX अक्षम करें | अक्षम करना | 2.0 | वीसीसी | वी | |||
| सक्षम | 0 | 0.8 | वी | ||||
| TX दोष | गलती | 2.0 | वीसीसी | वी | |||
| सामान्य | 0 | 0.8 | वी | ||||
| रिसीवर के लक्षण | |||||||
| केंद्र तरंग दैर्ध्य | एल सी | 1450 | 1620 | एनएम | |||
| रिसीवर संवेदनशीलता | -23 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | -7 | डी बी एम | 3 | ||||
| लॉस डी-एसेर्ट | लॉसडी | -24 | डी बी एम | ||||
| लॉस एसर्ट | लॉसए | -35 | डी बी एम | ||||
| लॉस हिस्टैरिसीस | 0.5 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 300 | 900 | एमवी | 4 | ||
| लॉस | उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
| टिप्पणियाँ: | |||||||
|
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है। 2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त। 3. पीआरबीएस 2 के साथ मापा गया31-1 टेस्ट पैटर्न @10312एमबीपीएस, बीईआर ≤1×10-12. 4. आंतरिक रूप से एसी-युग्मित। |
|||||||
समय और विद्युत
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| Tx अक्षम नकारात्मक समय | चालू | 2 | एमएस | ||
| टीएक्स अक्षम दावा समय | बंद | 100 | μS | ||
| Tx फॉल्ट के रीसेट सहित आरंभ करने का समय | t_init | 300 | एमएस | ||
| टीएक्स गलती दावा समय | t_गलती | 100 | μS | ||
| Tx रीसेट करने के लिए अक्षम करें | t_reset | 10 | μS | ||
| लॉस आश्वासन समय | t_loss_on | 100 | μS | ||
| एलओएस डी-एसर्ट टाइम | t_loss_off | 100 | μS | ||
| सीरियल आईडी क्लॉक रेट | f_serial_घड़ी | 100 | 400 | किलोहर्ट्ज़ | |
| MOD_DEF (0:2)-उच्च | वीएच | 2 | वीसीसी | वी | |
| MOD_DEF (0:2)-निम्न | वीएल | 0.8 | वी |
निदान
| पैरामीटर | श्रेणी | इकाई | शुद्धता | कैलिब्रेशन |
| तापमान | 0 से +70 | डिग्री सेल्सियस | ± 3 डिग्री सेल्सियस | आंतरिक |
| वोल्टेज | 3.0 से 3.6 | वी | ±3% | आंतरिक |
| बायस करंट | 0 से 100 | एमए | ± 10% | आंतरिक |
| TX पावर | -5 से +2 | डी बी एम | ±3dB | आंतरिक |
| आरएक्स पावर | -16 से -1 | डी बी एम | ±3dB | आंतरिक |
