उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-FP10P010-सी

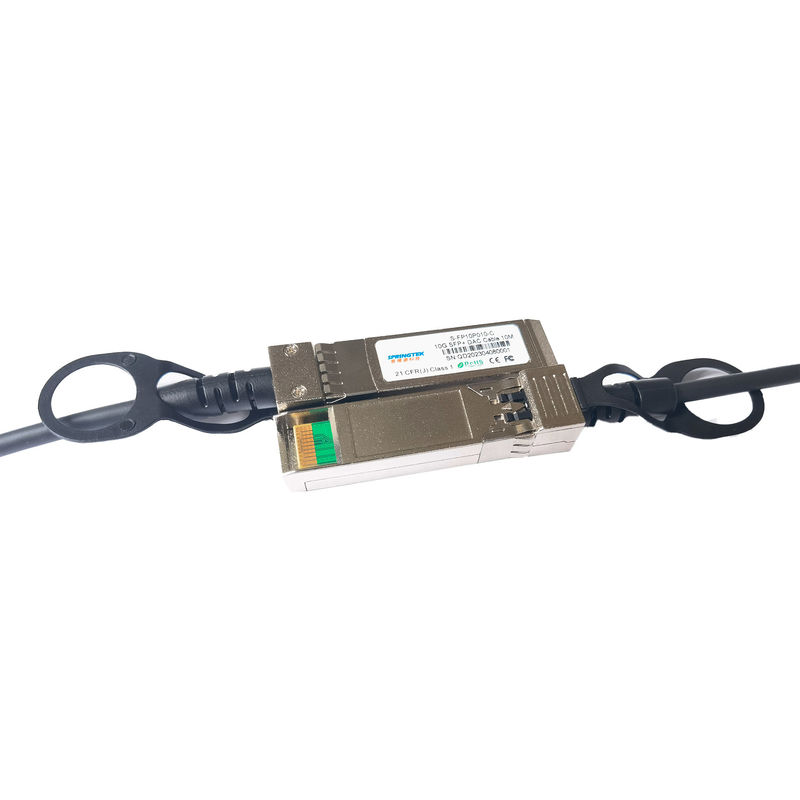

ब्रोकेड SFP + फाइबर चैनल 10G SFP + DAC केबल 10M के लिए कॉपर केबल 10GBASE-CU डायरेक्ट अटैच करें
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-FP10P010-सी | 10G SFP+ DAC केबल 10M | 0 ~ 70 ℃ |
विवरण
स्प्रिंगटेक 10Gbps SFP+ पैसिव केबल असेंबलियाँ 10GE ईथरनेट और 10G फाइबर चैनल अनुप्रयोगों के लिए उच्च प्रदर्शन, लागत प्रभावी I/Osolutions हैं।SFP+ कॉपर मॉड्यूल हार्डवेयर निर्माण को बहुत कम कास्ट और कम बिजली बजट पर उच्च पोर्ट घनत्व, कॉन्फ़िगरेशन और उपयोग प्राप्त करने की अनुमति देते हैं।उच्च गति केबल असेंबली प्रदर्शन और विश्वसनीयता के लिए गिगाबिट ईथरनेट और फाइबर चैनल उद्योग मानक आवश्यकताओं को पूरा करती है और उससे अधिक है।
विशेषताएँ
अनुप्रयोग
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| भंडारण परिवेश तापमान | टी | -40 | +85 | डिग्री सेल्सियस | |
| ऑपरेटिंग केस तापमान | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| सापेक्षिक आर्द्रता (गैर संघनन) | रुपये | - | 85 | % |
प्रणाली
| प्रदर्शन | मिडिया |
|
10.5 Gpbs लाइन स्पीड, फुल डुप्लेक्स बिट एरर रेट: 10E-12 से बेहतर |
हॉट-प्लगेबल, इंडस्ट्री-स्टैंडर्ड स्मॉल फॉर्म-फैक्टर प्लगेबल (SFP+) कॉपर केबल, 7m, 10m या 15m के रूप में उपलब्ध है। |
पिन परिभाषाएँ
| नत्थी करना | तर्क | प्रतीक | नाम/विवरण | टिप्पणियाँ |
| 1 | वीईटी | ट्रांसमीटर ग्राउंड | ||
| 2 | एलवी-टीटीएल-ओ | TX_गलती | लागू नहीं | 1 |
| 3 | एलवी-टीटीएल-मैं | TX_DIS | ट्रांसमीटर अक्षम | 2 |
| 4 | एलवी-टीटीएल-आई/ओ | एसडीए | टो वायर सीरियल डेटा | |
| 5 | एलवी-टीटीएल-मैं | एससीएल | टो तार सीरियल घड़ी | |
| 6 | एमओडी_डीईएफ़0 | मॉड्यूल मौजूद है, वीईटी से कनेक्ट करें | ||
| 7 | एलवी-टीटीएल-मैं | RS0 | लागू नहीं | 1 |
| 8 | एलवी-टीटीएल-ओ | लॉस | सिग्नल का लॉस | 2 |
| 9 | एलवी-टीटीएल-मैं | RS1 | लागू नहीं | 1 |
| 10 | वीर | रिसीवर ग्राउंड | ||
| 11 | वीर | रिसीवर ग्राउंड | ||
| 12 | सीएमएल-ओ | आरडी- | रिसीवर डेटा उलटा | |
| 13 | सीएमएल-ओ | आरडी+ | रिसीवर डेटा गैर-उलटा हुआ | |
| 14 | वीर | रिसीवर ग्राउंड | ||
| 15 | वीसीसीआर | रिसीवर आपूर्ति 3.3V | ||
| 16 | VccT | ट्रांसमीटर आपूर्ति 3.3V | ||
| 17 | वीईटी | ट्रांसमीटर ग्राउंड | ||
| 18 | सीएमएल-मैं | टीडी+ | ट्रांसमीटर डेटा गैर-उलटा हुआ | |
| 19 | सीएमएल_आई | टीडी- | ट्रांसमीटर डेटा उलटा | |
| 20 | वीईटी | ट्रांसमीटर ग्राउंड | ||
|
टिप्पणियाँ: 1. SFP+ कॉपर में समर्थित सिग्नल 30K ओम रेसिस्टर के साथ VeeT तक खींचे नहीं गए 2. सक्रिय केबल असेंबली LOS और TX_DIS का समर्थन नहीं करती हैं |
||||
