उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QP1AP001-सी

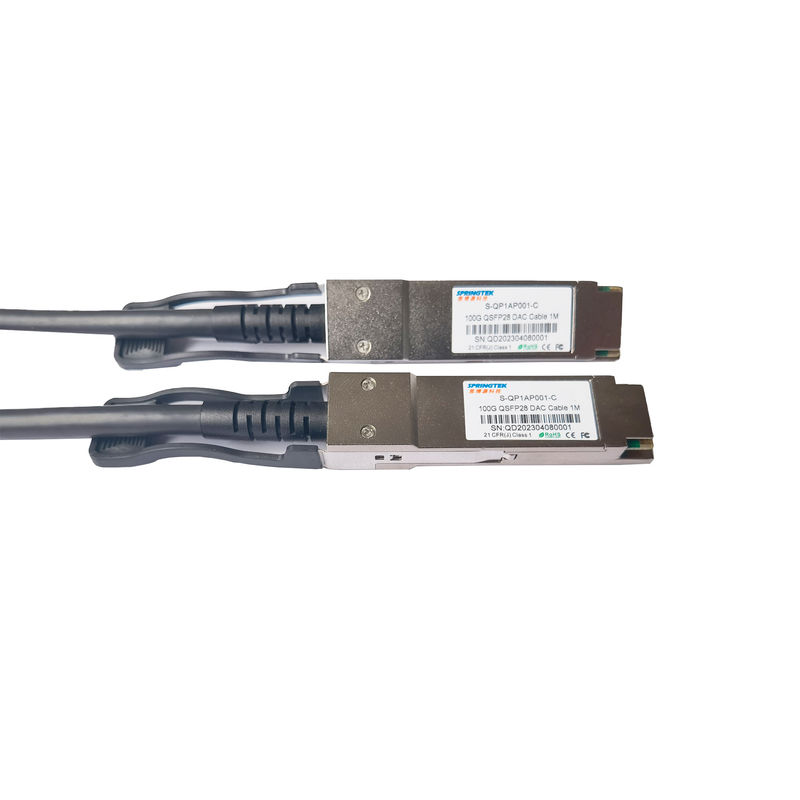

100G QSFP28 से QSFP28 DAC केबल 1M
एस-क्यूपी1एपी001-सी 221117.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-QP1AP001-सी | 100G QSFP28 DAC केबल 1M | 0 ~ 70 ℃ |
विवरण
स्प्रिंगटेक 100G QSFP28 निष्क्रिय केबल असेंबली उत्पाद, 4 x25G या 4 x28G संरचना पर आधारित, उत्पाद अगली पीढ़ी के 100G स्विच, सर्वर, राउटर और एप्लिकेशन आवश्यकताओं के अन्य उत्पादों को अच्छी तरह से संतुष्ट कर सकता है।
स्प्रिंगटेक 100G QSFP28 केबल क्रॉसस्टॉक और सम्मिलन हानि, उत्कृष्ट सिग्नल अखंडता को कम करने के लिए अनुकूलित डिज़ाइन को अपनाता है, पूरी तरह से अगली पीढ़ी के 100G ईथरनेट और Infiniband EDR मानकों के अनुरूप है।
विशेषताएँ
अनुप्रयोग
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| भंडारण परिवेश तापमान | -40 | +85 | डिग्री सेल्सियस | ||
| ऑपरेटिंग केस तापमान | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी3 | 3.14 | 3.3 | 3.47 | वी |
| डेटा दर प्रति लेन | 1 | 100 | जीबी/एस |
उच्च गति के लक्षण
| पैरामीटर | सिंबो | मिन | ठेठ | अधिकतम | विश्वविद्यालय | टिप्पणी |
| विभेदक प्रतिबाधा | आरआईएन, पी- | 90 | 110 | ए | ||
| निविष्ट वस्तु का नुकसान | एसडीडी21 | 22.48 | डीबी | 12.8906 गीगाहर्ट्ज पर | ||
|
डिफरेंशियल रिटर्न लॉस |
एसडीडी11 | 1 देखें | डीबी | 0.05 से 4.1 गीगाहर्ट्ज पर | ||
| एसडीडी22 | 2 देखें | डीबी | 4.1 से 19 गीगाहर्ट्ज पर | |||
| कॉमन-मोड टू कॉमन-मोड आउटपुट रिटर्न लॉस | SCC11 |
2 |
डीबी |
0.2 से 19 गीगाहर्ट्ज पर |
||
| एससीसी22 | ||||||
| डिफरेंशियल टू कॉमन-मोड रिटर्न लॉस | एससीडी11 | देखें 3 |
डीबी |
0.01 से 12.89 बजे | ||
| एससीडी22 | 4 देखें | 12.89 से 19 गीगाहर्ट्ज़ पर | ||||
| सामान्य मोड रूपांतरण हानि के लिए अंतर |
एससीडी21 |
10 |
डीबी |
0.01 से 12.89 बजे | ||
| 5 देखें | 12.89 से 15.7 बजे | |||||
| 6.3 | 15.7 से 19 गीगाहर्ट्ज पर | |||||
| चैनल ऑपरेटिंग मार्जिन | कॉम | 3 | डीबी | |||
|
टिप्पणियाँ: 1. समीकरण SDD11 (dB) <16.5 - 2 × SQRT (f) द्वारा दिया गया प्रतिबिंब गुणांक, GHz में f के साथ 2. प्रतिबिंब गुणांक समीकरण SDD11(dB) <10.66 - 14 × log10(f/5.5) द्वारा दिया गया है, जिसमें GHz में f है 3. समीकरण SCD11(dB) <22 - (20/25.78)*f, के साथ GHz में रिफ्लेक्शन गुणांक दिया गया 4. समीकरण SCD11(dB) <15 - (6/25.78)*f, के साथ GHz में दिए गए प्रतिबिंब गुणांक 5. समीकरण SCD21 (dB) <27 - (29/22) * f, GHz में f के साथ प्रतिबिंब गुणांक दिया गया |
||||||
