उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-Q81AP003-सी

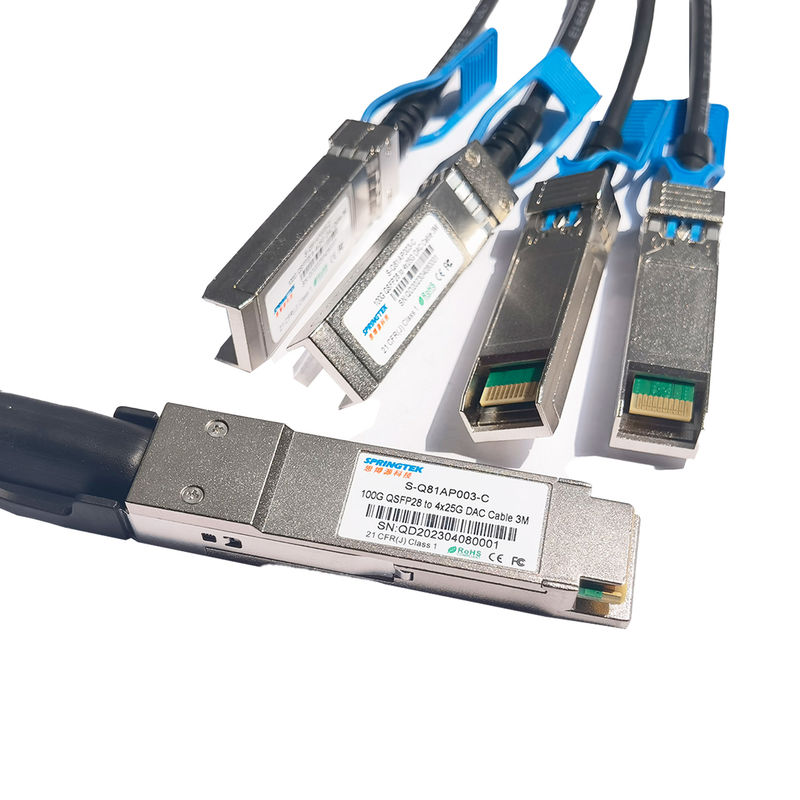

100G QSFP28 से 4xSFP28 DAC केबल 3M
एस-क्यू81एपी003-सी 221117.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन | फाइबर युक्ति। |
| एस-Q81AP003-सी | 100G QSFP28 से 4x25G DAC केबल 3M | 0 ~ 70 ℃ |
विवरण
स्प्रिंगटेक 100G QSFP28 से 4x 25G SFP28 डायरेक्ट अटैच पैसिव कॉपर केबल बहुत कम दूरी के लिए उपयुक्त हैं और QSFP28 और SFP28 उपकरण कनेक्शन के बीच 100-गीगाबिट लिंक स्थापित करने के लिए अत्यधिक लागत प्रभावी तरीका प्रदान करते हैं।प्रदर्शन को अधिकतम करने के लिए इन केबलों का उपयोग 100GbE और Infniband मानकों के लिए किया जाता है।हाईब्रिड केबल्स को 100Gb/s के कुल डेटा बैंडविड्थ देने में सक्षम उच्च घनत्व वाले केबलिंग इंटरकनेक्ट सिस्टम के लिए उभरते डेटा सेंटर और उच्च प्रदर्शन कंप्यूटिंग एप्लिकेशन की जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है।यह इंटरकनेक्ट सिस्टम QSFP MSA और IBTA (InfiniBand Trade Association) जैसे मौजूदा उद्योग मानक विनिर्देशों का पूरी तरह से अनुपालन करता है।हाइब्रिड केबल IEEE 802.3ba (100 Gb/s) और Infiniband QDR (4x25 Gb/s प्रति चैनल) विनिर्देशों द्वारा परिभाषित बैंडविड्थ ट्रांसमिशन आवश्यकताओं का समर्थन करते हैं।
विशेषताएँ
अनुप्रयोग
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| भंडारण परिवेश तापमान | -40 | +85 | डिग्री सेल्सियस | ||
| ऑपरेटिंग केस तापमान | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी3 | 3.14 | 3.3 | 3.47 | वी |
उच्च गति के लक्षण
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणी |
| विभेदक प्रतिबाधा | आरआईएन, पीपी | 90 | 110 | ए | ||
| निविष्ट वस्तु का नुकसान | एसडीडी21 | 22.48 | डीबी | 12.8906 गीगाहर्ट्ज पर | ||
|
डिफरेंशियल रिटर्न लॉस |
एसडीडी11 | 1 देखें | डीबी | 0.05 से 4.1 गीगाहर्ट्ज पर | ||
| एसडीडी22 | 2 देखें | डीबी | 4.1 से 19 गीगाहर्ट्ज पर | |||
| कॉमन-मोड टू ओमन-मोड आउटपुट रिटर्न लॉस | SCC11 | 2 | डीबी |
0.2 से 19 गीगाहर्ट्ज पर |
||
| एससीसी22 | ||||||
|
डिफरेंशियल टू कॉमन-मोड रिटर्न लॉस |
एससीडी11 | देखें 3 | डीबी | 0.01 से 12.89 गीगाहर्ट्ज़ पर | ||
| एससीडी22 | 4 देखें | 12.89 से 19 गीगाहर्ट्ज़ पर | ||||
| सामान्य मोड रूपांतरण हानि के लिए अंतर | एससीडी21 | 10 | डीबी | 0.01 से 12.89 गीगाहर्ट्ज़ पर | ||
| 5 देखें | 12.89 से 15.7 गीगाहर्ट्ज पर | |||||
| 6.3 | 15.7 से 19 गीगाहर्ट्ज पर | |||||
| चैनल ऑपरेटिंग मार्जिन | कॉम | 3 | डीबी | |||
|
टिप्पणियाँ: 1. समीकरण SDD11 (dB) <16.5 - 2 × SQRT (f) द्वारा दिया गया प्रतिबिंब गुणांक, GHz में f के साथ 2. प्रतिबिंब गुणांक समीकरण SDD11(dB) <10.66 - 14 × log10(f/5.5) द्वारा दिया गया है, जिसमें GHz में f है 3. समीकरण SCD11(dB) <22 - (20/25.78)*f, के साथ GHz में रिफ्लेक्शन गुणांक दिया गया 4. समीकरण SCD11(dB) <15 - (6/25.78)*f, के साथ GHz में दिए गए प्रतिबिंब गुणांक 5. समीकरण SCD21 (dB) <27 - (29/22) * f, GHz में f के साथ प्रतिबिंब गुणांक दिया गया |
||||||
