उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-PB2523L20-सीडी

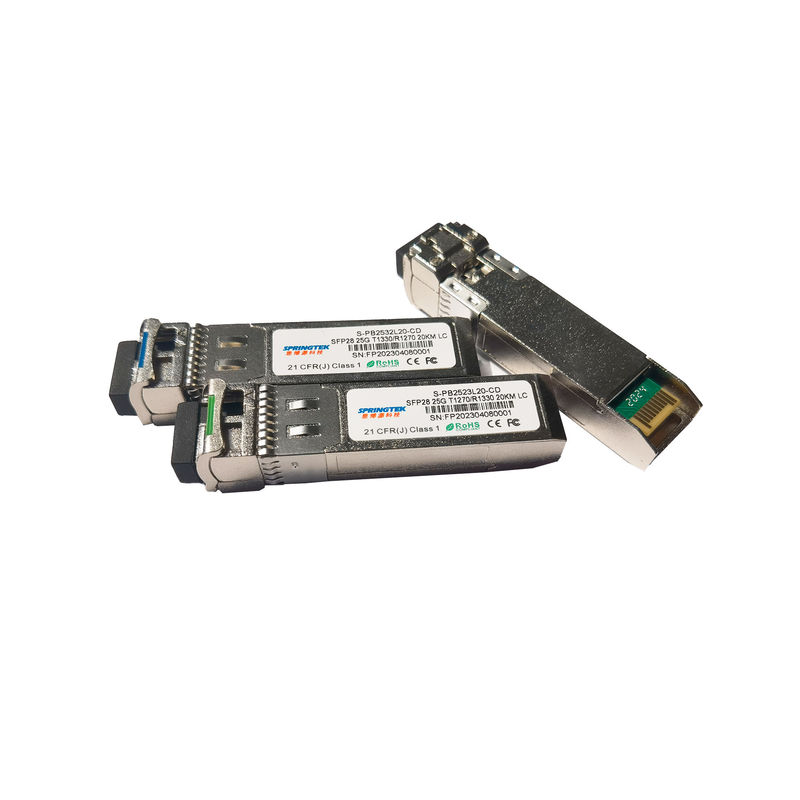

25.78Gbps BIDI SFP28 Tx1270/Rx1330nm 20km ऑप्टिकल ट्रांसीवर मॉड्यूल
एस-पीबी2523एल20-सीडी 221109.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-PB2523L20-सीडी |
SFP28, BIDI, Tx1270/Rx1330nm, 25.78Gbps, SM, 20km, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक SFP28 BIDI ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 25.78Gbps की डेटा दर और SMF के साथ 20km ट्रांसमिशन दूरी का समर्थन करते हैं।
ट्रांसीवर में तीन खंड होते हैं: एक DFB लेजर ट्रांसमीटर, एक ट्रांस-इम्पीडेंस प्रीएम्प्लीफायर (TIA) और MCU कंट्रोल यूनिट के साथ एकीकृत एक पिन फोटोडायोड।
ट्रांसीवर SFP मल्टी-सोर्स एग्रीमेंट और SFF-8472 डिजिटल डायग्नोस्टिक्स फ़ंक्शंस के साथ संगत हैं।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4.5 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | +85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 5 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | +70 | डिग्री सेल्सियस | |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| बिजली आपूर्ति करें | मैंप्रतिलिपि | 600 | एमए | ||
| आधार - सामग्री दर | बीआर | - | 25.78 | - | जीबीपीएस |
ऑप्टिकल और विद्युत विशेषताएँ
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | एल सी | 1260 | 1270 | 1280 | एनएम | ||
| वर्णक्रमीय चौड़ाई (-20dB) | हाँ | 1 | एनएम | ||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | डीबी | |||
| औसत आउटपुट पावर | पीबाहर | 0 | 6 | डी बी एम | 1 | ||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | ||||
| डेटा इनपुट स्विंग डिफरेंशियल | वीमें | 180 | 850 | एमवी | 2 | ||
| इनपुट विभेदक प्रतिबाधा | जेडमें | 90 | 100 | 110 | Ω | ||
| TX अक्षम करें | अक्षम करना | 2.0 | वीसीसी | वी | |||
| सक्षम | 0 | 0.8 | वी | ||||
| TX दोष | गलती | 2.0 | वीसीसी | वी | |||
| सामान्य | 0 | 0.8 | वी | ||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | एल सी | 1320 | 1330 | 1340 | एनएम | ||
| रिसीवर संवेदनशीलता | -13 | डी बी एम | 3 | ||||
| रिसीवर अधिभार | 2 | डी बी एम | 3 | ||||
| लॉस डी-एसेर्ट | लॉसडी | -15 | डी बी एम | ||||
| लॉस एसर्ट | लॉसए | -30 | डी बी एम | ||||
| लॉस हिस्टैरिसीस | 0.5 | डीबी | |||||
| डेटा आउटपुट स्विंग डिफरेंशियल | वीबाहर | 300 | 900 | एमवी | 4 | ||
| लॉस | उच्च | 2.0 | वीसीसी | वी | |||
| कम | 0.8 | वी | |||||
|
टिप्पणियाँ: 1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया गया है। 2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त। 3. पीआरबीएस 2 के साथ मापा गया31-1 टेस्ट पैटर्न @25.78Gps, BER ≤5×10-5. 4. आंतरिक रूप से एसी-युग्मित। |
|||||||
समय और विद्युत
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
| Tx अक्षम नकारात्मक समय | चालू | 2 | एमएस | ||
| टीएक्स अक्षम दावा समय | बंद | 10 | μS | ||
|
आरंभ करने का समय, सहित टीएक्स दोष का रीसेट |
t_init | 300 | एमएस | ||
| टीएक्स गलती दावा समय | t_गलती | 100 | μS | ||
| Tx रीसेट करने के लिए अक्षम करें | t_reset | 10 | μS | ||
| लॉस आश्वासन समय | t_loss_on | 100 | μS | ||
| एलओएस डी-एसर्ट टाइम | t_loss_off | 100 | μS | ||
| सीरियल आईडी क्लॉक रेट | f_serial_घड़ी | 100 | 400 | किलोहर्ट्ज़ | |
| MOD_DEF (0:2)-उच्च | वीएच | 2 | वीसीसी | वी | |
| MOD_DEF (0:2)-निम्न | वीएल | 0.8 | वी |
निदान
| पैरामीटर | श्रेणी | इकाई | शुद्धता | कैलिब्रेशन |
| तापमान | 0 से +70 | डिग्री सेल्सियस | ± 3 डिग्री सेल्सियस | आंतरिक |
| वोल्टेज | 3.0 से 3.6 | वी | ±3% | आंतरिक |
| बायस करंट | 0 से 100 | एमए | ± 10% | आंतरिक |
| TX पावर | 0 से 6 | डी बी एम | ±3dB | आंतरिक |
| आरएक्स पावर | -14 से +2 | डी बी एम | ±3dB | आंतरिक |
