उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-CXXXXXXXXXX-XX

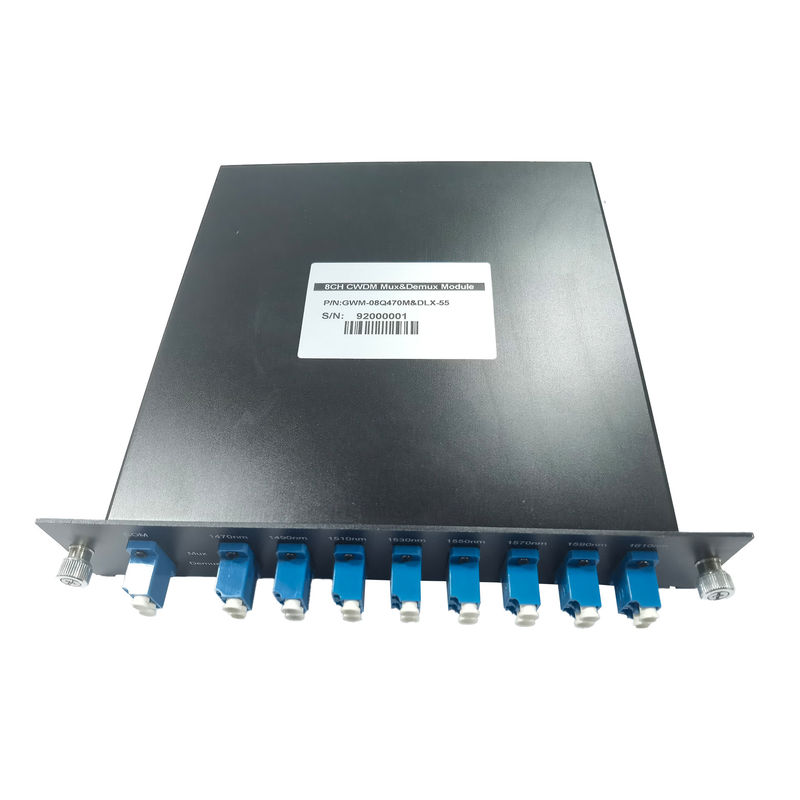

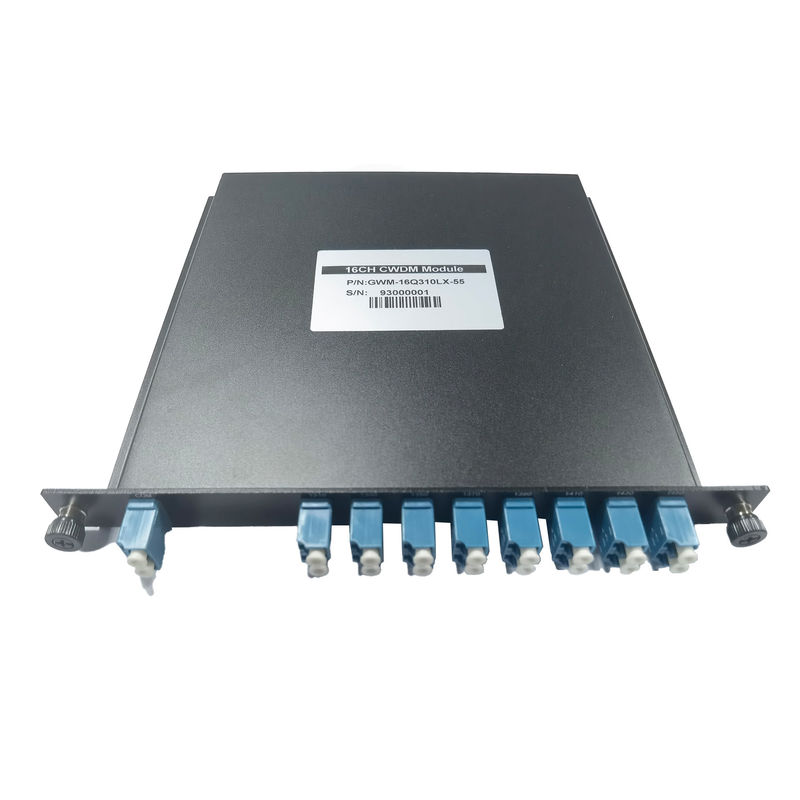

CWDM MUX/DEMUX मॉड्यूल
CWDM MUX DEMUX मॉड्यूल। पीडीएफ
आदेश की जानकारी
| CWDM MUX/DEMUX मॉड्यूल | |||||||||||
| स्प्रिंगटेक | - | सीडब्ल्यूडीएम | चैनल संख्या | एमयूएक्स/डेमक्स प्रकार | प्रारंभिक सीडब्ल्यू | बंडल का प्रकार | फाइबर प्रकार | फाइबर की लंबाई | - | इनपुट कनेक्टर | आउटपुट कनेक्टर |
| एक्स | - | एक्स | एक्सएक्स | एक्स | एक्सएक्स | एक्सएक्स | एक्सएक्स | एक्सएक्स | - | एक्स | एक्स |
| एस | - | सी | 04 = 02सीएच | एम = मक्स | 270 = 1270 | एसएम=65 x45 x11 | 09=0.9mm ट्यूब | 05 = 0.5 मी | - | 0=नहीं | 0=नहीं |
| ………… | डी = डिमक्स | … | पीएस = 100x80x10 | … | 1=एफसी/यूपीसी | 1=एफसी/यूपीसी | |||||
| 08 = 08सीएच | एम एंड डी = मक्स एंड डिमक्स | 550=1550 | पीएम=120x80x18 | 10=1मी | 2=एफसी/एपीसी | 2=एफसी/एपीसी | |||||
| 551=1551 | पीएल=140x115 x18 | 3=एससी/यूपीसी | 3=एससी/यूपीसी | ||||||||
| पी1=80x58 x8 | 4=एससी/एपीसी | 4=एससी/एपीसी | |||||||||
| X0 = स्वनिर्धारित | 5=एलसी/यूपीसी | 5=एलसी/यूपीसी | |||||||||
| एसएम=65 x45 x11 | 6 = एलसी/एपीसी | 6 = एलसी/एपीसी | |||||||||
विशेषताएँ
अनुप्रयोग
विशेष विवरण
| पैरामीटर | इकाई | 4सीएच | 8सीएच | 12CH | 18सीएच | |
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1260 ~ 1620 | ||||
| चैनल स्पेस | एनएम | 20 | ||||
| केंद्र तरंग दैर्ध्य | एनएम | आईटीयू, आईटीयू + 1 | ||||
| केंद्र तरंग दैर्ध्य सटीकता | एनएम | ± 0.8 | ||||
| पास बैंड @-0.5dB | एनएम | ± 6.5 | ||||
| पोर्ट सम्मिलन हानि | डीबी | ≤1.2 | ≤2.5 | ≤3.5 | ≤3.8 | |
| लिंक का नुकसान | डीबी | ≤2.0 | ≤3.2 | ≤4.0 | ≤4.3 | |
| अलगाव (डीबी) | नज़दीक | डीबी | ≥30 | |||
| गैर आसन्न | डीबी | ≥40 | ||||
| लहर | डीबी | ≤0.5 | ||||
| ध्रुवीकरण निर्भर नुकसान | डीबी | ≤0.2 | ||||
| हारकर लौटा | डीबी | ≥40 | ||||
| दिशिकता | डीबी | ≥50 | ||||
| शक्ति | मेगावाट | ≤300 | ||||
| फाइबर प्रकार | / | G657.A1 (0.9 मिमी ट्यूब, 2.0 मिमी ट्यूब) | ||||
| फाइबर की लंबाई | एम | 0.5+/-0.05 और अनुकूलित | ||||
| योजक | / | एलसी / यूपीसी और अनुकूलित | ||||
| परिचालन तापमान | ℃ | -20~75 | ||||
| भंडारण तापमान | ℃ | -40~85 | ||||
| आवास | मिमी | 100*80*10,120*80*18,140*115*18 | ||||
