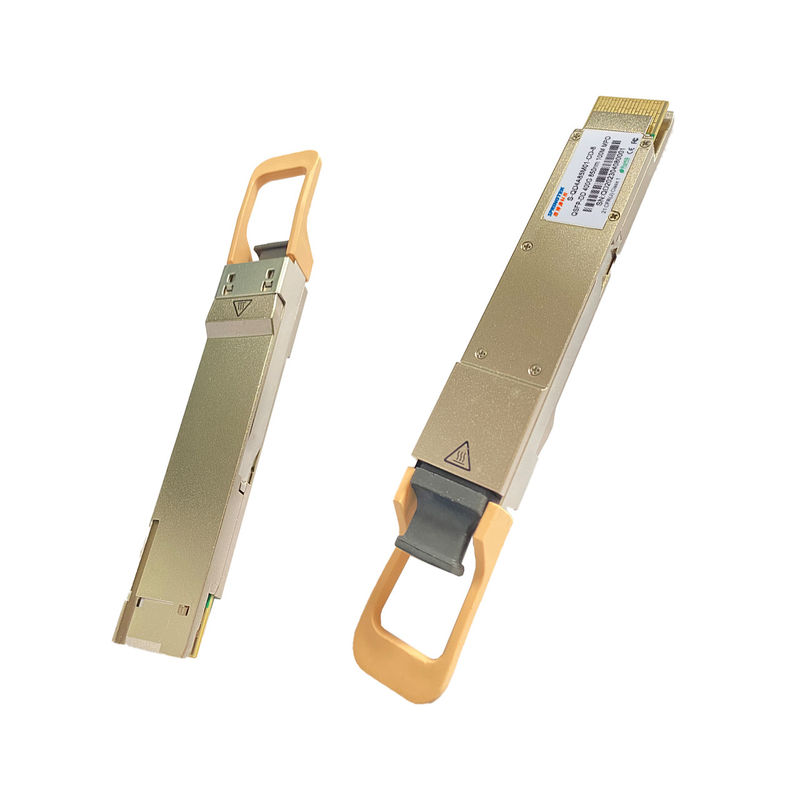

OEM 400G सिस्को MMF 100M MTP/MPO ऑप्टिकल ट्रांसीवर मॉड्यूल QSFP DD SR8
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 400Gb/s QSFP-DD SR8 ऑप्टिकल मॉड्यूल।यह बढ़ा हुआ पोर्ट घनत्व और कुल सिस्टम लागत बचत प्रदान करता है।QSFP-DD फुल डुप्लेक्स ऑप्टिकल मॉड्यूल 8 स्वतंत्र ट्रांसमिट और रिसीव चैनल प्रदान करता है, प्रत्येक 53.125Gb/s ऑपरेशन के लिए सक्षम है, जो OM3 मल्टी-मोड फाइबर के 100 मीटर पर 400Gb/s की कुल डेटा दर के लिए है।
MTP/MPO-16 कनेक्टर के साथ एक ऑप्टिकल फाइबर केबल को QSFP-DD SR8 मॉड्यूल रिसेप्शन में प्लग किया जा सकता है।रिसेप्टेक के अंदर गाइड पिन द्वारा उचित संरेखण सुनिश्चित किया जाता है।केबल को आमतौर पर उचित चैनल टू चैनल अलाइनमेंट के लिए ट्विस्ट नहीं किया जा सकता है।विद्युत कनेक्शन एक क्यूएसएफपी-डीडी एमएसए-अनुरूप एज टाइप कनेक्टर के माध्यम से प्राप्त किया जाता है।
सभी 8 समांतर लेनों की केंद्रीय तरंग दैर्ध्य 850 एनएम हैं।इसमें ऑप्टिकल इंटरफ़ेस के लिए एक ऑप्टिकल MPO-16 कनेक्टर और इलेक्ट्रिकल इंटरफ़ेस के लिए 60-पिन कनेक्टर होता है।होस्ट FEC को 70m OM3 मल्टी-मोड फाइबर ट्रांसमिशन तक सपोर्ट करना आवश्यक है।
S-QD4A85M01-CD-8 उत्पाद QSFP-DD मल्टी-सोर्स एग्रीमेंट (MSA) टाइप 2 के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफेस के साथ डिजाइन किया गया है। तापमान, आर्द्रता और ईएमआई हस्तक्षेप।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्ति की पूर्ण अधिकतम रेटिंग से अधिक के संचालन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 3.6 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| ऑपरेटिंग केस तापमान | को | 0 | 70 | डिग्री सेल्सियस | |
| सापेक्षिक आर्द्रता (गैर संघनन) | आरएच | 0 | 85 | % |
अनुशंसित परिचालन स्थितियां और बिजली आपूर्ति आवश्यकताएं
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| ऑपरेटिंग केस तापमान | ऊपर | 0 | 70 | डिग्री सेल्सियस | ||
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.135 | 3.3 | 3.465 | वी | |
| डेटा दर, प्रत्येक लेन | 26.5625 | जीबीडी | पीएएम4 | |||
| डेटा दर सटीकता | -100 | 100 | पीपीएम | |||
| प्री-एफईसी बिट त्रुटि अनुपात | 2.4x10-4 | |||||
| पोस्ट-एफईसी बिट त्रुटि अनुपात | 1x10-12 | 1 | ||||
| लिंक दूरी OM3 के साथ | डी | 0.5 | 100 | एम | 2 |
टिप्पणियाँ:
1. होस्ट सिस्टम द्वारा प्रदान किया गया FEC।
2. अधिकतम दूरी का समर्थन करने के लिए मेजबान सिस्टम पर आवश्यक एफईसी।
विद्युत विशेषताओं
जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, तब तक अनुशंसित ऑपरेटिंग वातावरण में निम्नलिखित विद्युत विशेषताओं को परिभाषित किया गया है।
| पैरामीटर | परीक्षण बिंदु | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| बिजली की खपत | 12 | डब्ल्यू | ||||
| बिजली आपूर्ति करें | आईसीसी | 3.63 | ए | |||
| ट्रांसमीटर (प्रत्येक लेन) | ||||||
| सिग्नलिंग दर, प्रत्येक लेन | टीपी 1 | 26.5625 ± 100 पीपीएम | जीबीडी | |||
|
विभेदक pk-pk इनपुट वोल्टेज सहिष्णुता बेमेल |
TP1a | 900 | एमवीपीपी | 1 | ||
| विभेदक समाप्ति | टीपी 1 | 10 | % | |||
| डिफरेंशियल इनपुट रिटर्न लॉस | टीपी 1 |
आईईईई 802.3-2015 समीकरण (83E-5) |
डीबी | |||
| सामान्य मोड के लिए अंतर इनपुट रिटर्न लॉस |
टीपी 1 | आईईईई 802.3-2015 समीकरण (83E-6) |
डीबी | |||
| संक्रमण का समय, 20% से 80% | टीपी4 | 9.5 | पी.एस. | |||
|
नियर-एंड आई सिमेट्री मास्क चौड़ाई (ईएसएमडब्ल्यू) |
टीपी4 | 0.265 | यूआई | |||
| नियर-एंड आई हाइट, डिफरेंशियल | टीपी4 | 70 | एमवी | |||
|
फार-एंड आई सिमिट्री मास्क चौड़ाई (ईएसएमडब्ल्यू) |
टीपी4 | 0.2 | यूआई | |||
| फार-एंड आई हाइट, डिफरेंशियल | टीपी4 | 30 | एमवी | |||
| फार-एंड प्री-कर्सर आईएसआई अनुपात | टीपी4 | -4.5 | 2.5 | % | ||
| सामान्य मोड आउटपुट वोल्टेज (वीसीएम) | टीपी4 | -350 | 2850 | एमवी | 3 | |
टिप्पणियाँ:
1. IEEE 802.3bs 120E.3.1.2 के अपवाद के साथ कि पैटर्न PRBS31Q या स्क्रैम्बल आइडल है।
2. IEEE 802.3bs 120E.1.1 में निर्दिष्ट BER को पूरा करता है।
3. मेजबान द्वारा उत्पन्न डीसी सामान्य मोड वोल्टेज।विशिष्टता में ग्राउंड ऑफ़सेट वोल्टेज के प्रभाव शामिल हैं।
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| ट्रांसमीटर | ||||||
| केंद्र तरंग दैर्ध्य | λC | 840 | 850 | 860 | एनएम | |
| डेटा दर, प्रत्येक लेन | 26.5625 ± 100 पीपीएम | जीबीडी | ||||
| मॉडुलन प्रारूप | पीएएम4 | |||||
| आरएमएस स्पेक्ट्रल चौड़ाई | ∆λrms | 0.6 | एनएम | संग्राहक | ||
| औसत लॉन्च पावर, प्रत्येक लेन | पीएवीजी | -6.5 | 4 | डी बी एम | 1 | |
|
बाहरी ऑप्टिकल मॉड्यूलेशन आयाम (OMAouter), प्रत्येक लेन |
पोमा | -4.5 | 3 | डी बी एम | 2 | |
|
ओएमएआउटर माइनस में पावर लॉन्च करें टीडीईसीक्यू, प्रत्येक लेन |
-5.9 | डीबी | ||||
|
ट्रांसमीटर और फैलाव PAM4 के लिए आई क्लॉज़र, प्रत्येक लेन |
टीडीईसीक्यू | 4.5 | डीबी | |||
| विलुप्त होने का अनुपात | एर | 3 | डीबी | |||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | सहने | 12 | डीबी | |||
|
की औसत प्रक्षेपण शक्ति ऑफ ट्रांसमीटर, प्रत्येक लेन |
पोफ | -30 | डी बी एम | |||
| घेरा हुआ फ्लक्स |
≥ 86% 19 माइक्रोन पर ≤ 30% 4.5 माइक्रोन पर |
|||||
| रिसीवर | ||||||
| केंद्र तरंग दैर्ध्य | λC | 840 | 850 | 860 | एनएम | |
| डेटा दर, प्रत्येक लेन | 26.5625 ± 100 पीपीएम | जीबीडी | ||||
| मॉडुलन प्रारूप | पीएएम4 | |||||
| नुकसान की सीमा, प्रत्येक लेन | टीएचडी | 5 | डी बी एम | 3 | ||
| औसत प्राप्त शक्ति, प्रत्येक लेन | -7.9 | 4 | डी बी एम | 4 | ||
| शक्ति प्राप्त करें (OMAouter), प्रत्येक लेन | 3 | डी बी एम | ||||
| रिसीवर संवेदनशीलता | सेन | -6.5 | डी बी एम | 5 | ||
| (OMAouter), प्रत्येक लेन | ||||||
| तनावग्रस्त रिसीवर संवेदनशीलता (OMAouter), प्रत्येक लेन | एसआरएस | -3 | डी बी एम | 6 | ||
| रिसीवर प्रतिबिंब | आरआर | -12 | डीबी | |||
| लॉस एसर्ट | लोसा | -30 | डी बी एम | |||
| लॉस डी-एस्ट | लोस्ड | -12 | डी बी एम | |||
| लॉस हिस्टैरिसीस | लोश | 0.5 | डीबी | |||
| तनाव प्राप्तकर्ता संवेदनशीलता के लिए तनावग्रस्त स्थितियां (नोट 7) | ||||||
| स्ट्रेस्ड आई क्लोजर के लिए PAM4 (SECQ), लेन अंडर टेस्ट |
4 | डीबी | ||||
| प्रत्येक एग्रेसर लेन का OMAबाहरी | 3 | डी बी एम | ||||
टिप्पणियाँ:
1. औसत प्रक्षेपण शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल शक्ति का प्रमुख संकेतक नहीं है।इस मान से नीचे प्रक्षेपण शक्ति वाला ट्रांसमीटर अनुपालन नहीं कर सकता है;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है।
2. भले ही टीडीईसीक्यू <1 डीबी, ओएमएआउटर (न्यूनतम) यहां निर्दिष्ट न्यूनतम मूल्य से अधिक होना चाहिए।
3. रिसीवर इस औसत शक्ति स्तर वाले ऑप्टिकल इनपुट सिग्नल के बिना क्षति के निरंतर जोखिम को सहन करने में सक्षम होगा।
4. औसत प्राप्त शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल की शक्ति का प्रमुख संकेतक नहीं है।इस मान से कम प्राप्त शक्ति अनुपालक नहीं हो सकती;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है।
5. रिसीवर संवेदनशीलता ओएमए बाहरी, प्रत्येक लेन (अधिकतम) सूचनात्मक है और 2.4x10 के बीईआर के लिए परिभाषित है-4.
6. 2.4x10 के बीईआर के लिए रिसीवर इनपुट पर अनुरूपता परीक्षण संकेत के साथ मापा गया-4.
7. ये परीक्षण स्थितियां तनावग्रस्त रिसीवर संवेदनशीलता को मापने के लिए हैं।वे रिसीवर की विशेषताएं नहीं हैं।
डिजिटल डायग्नोस्टिक फ़ंक्शंस
निम्नलिखित डिजिटल डायग्नोस्टिक विशेषताओं को सामान्य परिचालन स्थितियों पर परिभाषित किया जाता है जब तक कि अन्यथा निर्दिष्ट न किया गया हो।
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | टिप्पणियाँ |
| तापमान मॉनिटर पूर्ण त्रुटि | डीएमआई_तापमान | -3 | 3 | डिग्री सेल्सियस | ओवर ऑपरेटिंग तापमान की रेंज |
| आपूर्ति वोल्टेज मॉनिटर निरपेक्ष त्रुटि | डीएमआई _वीसीसी | -0.1 | 0.1 | वी | ओवर फुल ऑपरेटिंग श्रेणी |
|
चैनल आरएक्स पावर मॉनिटर निरपेक्ष गलती |
डीएमआई_आरएक्स_च | -2 | 2 | डीबी | 1 |
| चैनल पूर्वाग्रह वर्तमान मॉनिटर | डीएमआई_इबियास_च | -10% | 10% | एमए | |
|
चैनल TX पावर मॉनिटर निरपेक्ष गलती |
DMI_TX_Ch | -2 | 2 | डीबी | 1 |
टिप्पणियाँ:
1. विभिन्न तंतुओं की माप सटीकता के कारण, अतिरिक्त +/-1 dB उतार-चढ़ाव, या +/- 3 dB कुल सटीकता हो सकती है।
