उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QD4AC4L10-CD-4

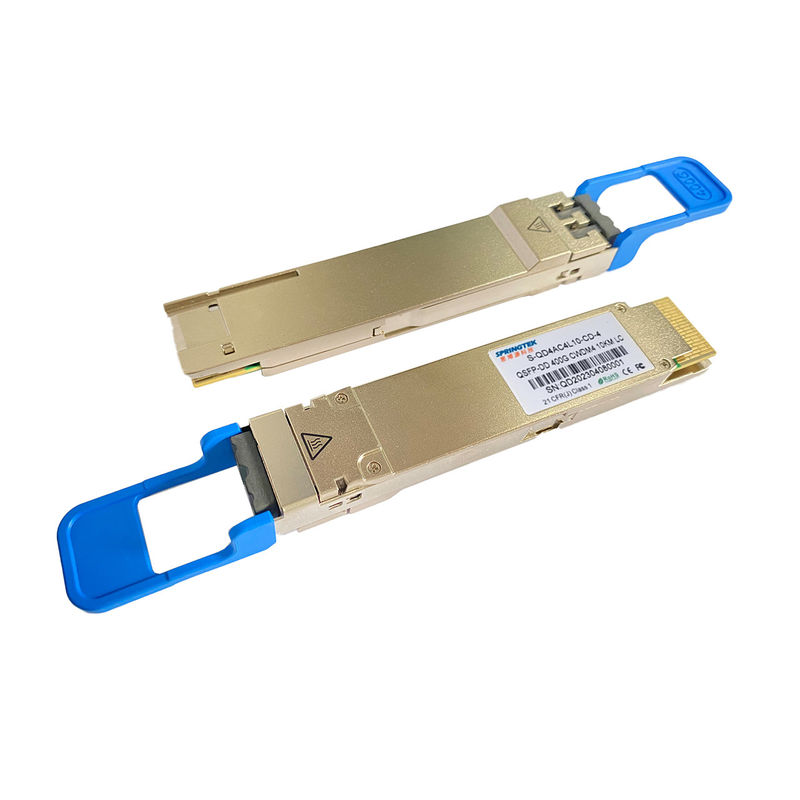

क्यूएसएफपी-डीडी सीडब्ल्यूडीएम 10 कि.मीसिस्कोसंगत 400Gbps LR4 LC ऑप्टिकल ट्रांसीवर मॉड्यूल
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 400Gb/s QSFP-DD LR4 ऑप्टिकल मॉड्यूल को 10 किमी ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।S-QD4AC4L10-CD-4 मॉड्यूल 50Gb/s (PAM4) विद्युत इनपुट डेटा के 8 चैनलों को CWDM ऑप्टिकल सिग्नल के 4 चैनलों में परिवर्तित करता है, और उन्हें 400Gb/s ऑप्टिकल ट्रांसमिशन के लिए एकल चैनल में मल्टीप्लेक्स करता है।इसके विपरीत, रिसीवर की तरफ, मॉड्यूल वैकल्पिक रूप से CWDM ऑप्टिकल सिग्नल के 4 चैनलों में 400Gb/s ऑप्टिकल इनपुट को डी-मल्टीप्लेक्स करता है, और उन्हें 50Gb/s (PAM4) विद्युत आउटपुट डेटा के 8 चैनलों में परिवर्तित करता है।
ITU-T G.694.2 में परिभाषित CWDM तरंग दैर्ध्य ग्रिड के सदस्यों के रूप में 4 CWDM चैनलों की केंद्रीय तरंग दैर्ध्य 1271, 1291, 1311 और 1331 एनएम हैं। इसमें ऑप्टिकल इंटरफ़ेस के लिए एक डुप्लेक्स एलसी कनेक्टर और 76-पिन कनेक्टर शामिल हैं। विद्युत इंटरफ़ेस। लंबी दौड़ प्रणाली में ऑप्टिकल फैलाव को कम करने के लिए, सिंगल-मोड फाइबर (SMF) को इस मॉड्यूल में लागू किया जाना है। 10km फाइबर ट्रांसमिशन तक समर्थन करने के लिए FEC की आवश्यकता होती है।
S-QD4AC4L10-CD-4 उत्पाद को QSFP-DD मल्टी-सोर्स एग्रीमेंट (MSA) टाइप 2 के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफेस के साथ डिजाइन किया गया है। इसे कठोरतम बाहरी परिचालन स्थितियों को पूरा करने के लिए डिजाइन किया गया है, जिसमें शामिल हैं तापमान, आर्द्रता और ईएमआई हस्तक्षेप।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्ति की पूर्ण अधिकतम रेटिंग से अधिक के संचालन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 3.6 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| ऑपरेटिंग केस तापमान | को | 0 | 70 | डिग्री सेल्सियस | |
| सापेक्षिक आर्द्रता (गैर संघनन) | आरएच | 0 | 85 | % |
अनुशंसित परिचालन स्थितियां और बिजली आपूर्ति आवश्यकताएं
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| ऑपरेटिंग केस तापमान | ऊपर | 0 | 70 | डिग्री सेल्सियस | ||
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.135 | 3.3 | 3.465 | वी | |
| डेटा दर, प्रत्येक लेन | 26.5625 | जीबीडी | पीएएम4 | |||
| डेटा दर सटीकता | -100 | 100 | पीपीएम | |||
| प्री-एफईसी बिट त्रुटि अनुपात | 2.4x10-4 | |||||
| पोस्ट-एफईसी बिट त्रुटि अनुपात | 1x10-12 | 1 | ||||
| लिंक दूरी | डी | 0.002 | 10 | किमी | 2 | |
|
टिप्पणियाँ: 1. होस्ट सिस्टम द्वारा प्रदान किया गया FEC। 2. अधिकतम दूरी का समर्थन करने के लिए मेजबान सिस्टम पर आवश्यक एफईसी |
||||||
विद्युत विशेषताओं
जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, तब तक अनुशंसित ऑपरेटिंग वातावरण में निम्नलिखित विद्युत विशेषताओं को परिभाषित किया गया है।
| पैरामीटर | परीक्षण मरहम | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ | |
| बिजली की खपत | 12 | डब्ल्यू | |||||
| बिजली आपूर्ति करें | आईसीसी | 3.63 | ए | ||||
| ट्रांसमीटर (प्रत्येक लेन) | |||||||
| सिग्नलिंग दर, प्रत्येक लेन | टीपी 1 | 26.5625 ± 100 पीपीएम | जीबीडी | ||||
|
विभेदक पीके-पीके इनपुट वोल्टेज सहिष्णुता बेमेल |
TP1a | 900 | एमवीपीपी | 1 | |||
| विभेदक समाप्ति | टीपी 1 | 10 | % | ||||
| डिफरेंशियल इनपुट रिटर्न लॉस | टीपी 1 |
आईईईई 802.3-2015 समीकरण (83ई-5) |
डीबी | ||||
| सामान्य मोड के लिए अंतर इनपुट रिटर्न लॉस |
टीपी 1 | आईईईई 802.3-2015 समीकरण (83E-6) |
डीबी | ||||
| मॉड्यूल स्ट्रेस्ड इनपुट टेस्ट | TP1a | IEEE 802.3bs 120E.3.4.1 देखें | 2 | ||||
|
सिंगल-एंडेड वोल्टेज सहिष्णुता सीमा (न्यूनतम) |
TP1a | -0.4 से 3.3 | वी | ||||
| नियर-एंड आई हाइट, डिफरेंशियल | टीपी 1 | -350 | 2850 | एमवी | 3 | ||
| रिसीवर (प्रत्येक लेन) | |||||||
| फार-एंड आई हाइट, डिफरेंशियल | टीपी4 | 53.125 ± 100 पीपीएम | जीबीडी | ||||
|
विभेदक पीक-टू-पीक आउटपुट वोल्टेज |
टीपी4 | 900 | एमवीपीपी | ||||
| सामान्य मोड आउटपुट वोल्टेज (वीसीएम) | टीपी4 | 2850 | एमवी | ||||
|
विभेदक समाप्ति बेमेल |
टीपी4 | 10 | % | ||||
|
डिफरेंशियल आउटपुट रिटर्न लॉस
|
टीपी4 |
आईईईई 802.3-2015 समीकरण(83E-2) |
|||||
|
कॉमन टू डिफरेंशियल मोड रूपांतरण वापसी हानि |
टीपी4 |
आईईईई 802.3-2015 समीकरण(83E-3) |
|||||
|
संक्रमण का समय, 20% से 80%
|
टीपी4 | 9.5 | पी.एस. | ||||
|
नियर-एंड आई सिमेट्री मास्क चौड़ाई (ईएसएमडब्ल्यू) |
टीपी4 | 0.265 | यूआई | ||||
| नियर-एंड आई हाइट, डिफरेंशियल | टीपी4 | 70 | एमवी | ||||
|
फार-एंड आई सिमिट्री मास्क चौड़ाई (ईएसएमडब्ल्यू) |
टीपी4 | 0.2 | यूआई | ||||
| फार-एंड आई हाइट, डिफरेंशियल | टीपी4 | 30 | एमवी | ||||
| फार-एंड प्री-कर्सर आईएसआई अनुपात | टीपी4 | -4.5 | 2.5 | % | |||
| सामान्य मोड आउटपुट वोल्टेज (वीसीएम) | टीपी4 | -350 | 2850 | एमवी | 3 | ||
|
टिप्पणियाँ: 1. IEEE 802.3bs 120E.3.1.2 के अपवाद के साथ कि पैटर्न PRBS31Q या स्क्रैम्बल आइडल है। 2. IEEE 802.3bs 120E.1.1 में निर्दिष्ट BER को पूरा करता है। 3. मेजबान द्वारा उत्पन्न डीसी सामान्य मोड वोल्टेज।विशिष्टता में ग्राउंड ऑफ़सेट वोल्टेज के प्रभाव शामिल हैं। |
|||||||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| ट्रांसमीटर | ||||||
| केंद्र तरंग दैर्ध्य | एल0 | 1264.5 | 1271 | 1277.5 | एनएम | |
| एल1 | 1284.5 | 1291 | 1279.5 | एनएम | ||
| L2 | 1304.5 | 1311 | 1317.5 | एनएम | ||
| एल3 | 1324.5 | 1331 | 1337.5 | एनएम | ||
| डेटा दर, प्रत्येक लेन | 53.125 ± 100 पीपीएम | जीबीडी | ||||
| मॉडुलन प्रारूप | पीएएम4 | |||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||
| औसत लॉन्च पावर, प्रत्येक लेन | पीएवीजी | -2.8 | 4.0 | डी बी एम | 1 | |
|
बाहरी ऑप्टिकल मॉड्यूलेशन आयाम (ओएमएआउटर), प्रत्येक लेन |
पोमा | 0.2 | 4.2 | डी बी एम | 2 | |
|
ओएमएआउटर माइनस टीडीईसीक्यू, प्रत्येक लेन में पावर लॉन्च करें ईआर ≥ 4.5 डीबी के लिए ईआर <4.5 डीबी के लिए |
-1.2 -1.1 |
डीबी | ||||
|
ट्रांसमीटर और फैलाव आई क्लूज़र PAM4 के लिए, प्रत्येक लेन |
टीडीईसीक्यू | 3.9 | डीबी | |||
| TDECQ - 10*log10(Ceq), प्रत्येक लेन | 3.9 | डीबी | ||||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | |||
|
लॉन्च पावर में अंतर किन्हीं दो लेनों के बीच (OMAouter) |
4 | डीबी | ||||
| आरआईएन15.6ओएमए | रिन | -136 | डीबी/हर्ट्ज | |||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | सहने | 15.6 | डीबी | |||
|
की औसत प्रक्षेपण शक्ति ऑफ ट्रांसमीटर, प्रत्येक लेन |
पोफ | -26 | डी बी एम | |||
| ट्रांसमीटर संक्रमण समय | 17 | पी.एस. | ||||
|
ऑफ की औसत लॉन्च पावर ट्रांसमीटर, प्रत्येक लेन |
पोफ | -20 | डी बी एम | |||
| रिसीवर | ||||||
| केंद्र तरंग दैर्ध्य | एल0 | 1264.5 | 1271 | 1277.5 | एनएम | |
| एल1 | 1284.5 | 1291 | 1279.5 | एनएम | ||
| L2 | 1304.5 | 1311 | 1317.5 | एनएम | ||
| एल3 | 1324.5 | 1331 | 1337.5 | एनएम | ||
| डेटा दर, प्रत्येक लेन | 53.125 ± 100 पीपीएम | जीबीडी | ||||
| मॉडुलन प्रारूप | पीएएम4 | |||||
| नुकसान की सीमा, प्रत्येक लेन | टीएचडी | 5 | डी बी एम | 4 | ||
| औसत प्राप्त शक्ति, प्रत्येक लेन | -9.1 | 4 | डी बी एम | 5 | ||
| शक्ति प्राप्त करें (OMAouter), प्रत्येक लेन | 4.2 | डी बी एम | ||||
|
रिसीवर पावर में अंतर किसी भी दो लेन के बीच (ओएमएआउटर) |
4.6 | डी बी एम | ||||
|
रिसीवर संवेदनशीलता (OMAouter), प्रत्येक लेन |
सेन |
समीकरण (1) |
डी बी एम | 6 | ||
| तनावग्रस्त रिसीवर संवेदनशीलता | एसआरएस | -4.1 | डी बी एम | 7 | ||
| रिसीवर प्रतिबिंब | आरआर | -26 | डीबी | |||
| लॉस एसर्ट | लोसा | -20 | डी बी एम | |||
| लॉस डी-एस्ट | लोस्ड | -12.1 | डी बी एम | |||
| लॉस हिस्टैरिसीस | लोश | 0.5 | डीबी | |||
| तनाव प्राप्तकर्ता संवेदनशीलता के लिए तनावग्रस्त स्थितियां (नोट 7) | ||||||
|
PAM4 (SECQ) के लिए स्ट्रेस्ड आई क्लोजर, परीक्षण के तहत लेन |
3.9 | डीबी | ||||
| SECQ - 10*log10(Ceq), लेन अंडर टेस्ट | 3.9 | डीबी | ||||
| प्रत्येक एग्रेसर लेन का OMAबाहरी | 0.5 | डी बी एम | ||||
|
टिप्पणियाँ: 1. औसत प्रक्षेपण शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल शक्ति का प्रमुख संकेतक नहीं है।इस मान से नीचे प्रक्षेपण शक्ति वाला ट्रांसमीटर अनुपालन नहीं कर सकता है;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है। 2. भले ही टीडीईसीक्यू <1.4 डीबी ≥ 4.5 डीबी के विलुप्त होने के अनुपात के लिए या टीडीईसीक्यू <1.3 डीबी <4.5 डीबी के विलुप्त होने के अनुपात के लिए, ओएमए बाहरी (न्यूनतम) यहां निर्दिष्ट न्यूनतम मूल्य से अधिक होना चाहिए। 3. Ceq IEEE Std 802.3-2018 क्लॉज 121.8.5.3 में परिभाषित एक गुणांक है जो संदर्भ तुल्यकारक शोर वृद्धि मॉडुलन प्रारूप PAM4 क्षति सीमा, प्रत्येक लेन THD 5.0dBm के लिए खाता है। 4. औसत प्राप्त शक्ति, प्रत्येक लेन (न्यूनतम) सूचनात्मक है और सिग्नल की शक्ति का प्रमुख संकेतक नहीं है।इस मान से कम प्राप्त शक्ति अनुपालक नहीं हो सकती;हालाँकि, इससे ऊपर का मान अनुपालन सुनिश्चित नहीं करता है। 5. रिसीवर इस औसत शक्ति स्तर वाले ऑप्टिकल इनपुट सिग्नल के बिना क्षति के निरंतर जोखिम को सहन करने में सक्षम होगा। 6. रिसीवर संवेदनशीलता (OMAouter), प्रत्येक लेन (अधिकतम) सूचनात्मक है और 3.9 dB तक SECQ के मान वाले ट्रांसमीटर के लिए परिभाषित है।इसे समीकरण (1) को पूरा करना चाहिए, जिसे चित्र 4 में दिखाया गया है। 7. 2.4x10-4 के बराबर BER के लिए TP3 पर अनुरूपता परीक्षण संकेत के साथ मापा गया। 8. ये परीक्षण स्थितियां तनावग्रस्त रिसीवर संवेदनशीलता को मापने के लिए हैं।वे रिसीवर की विशेषताएं नहीं हैं। |
||||||
निम्नलिखित डिजिटल डायग्नोस्टिक विशेषताओं को सामान्य परिचालन स्थितियों पर परिभाषित किया जाता है जब तक कि अन्यथा निर्दिष्ट न किया गया हो।
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | टिप्पणियाँ |
| तापमान मॉनिटर पूर्ण त्रुटि | डीएमआई_तापमान | -3 | 3 | डिग्री सेल्सियस | ओवर ऑपरेटिंग तापमान की रेंज |
| आपूर्ति वोल्टेज मॉनिटर निरपेक्ष त्रुटि | डीएमआई _वीसीसी | -0.1 | 0.1 | वी | ओवर फुल ऑपरेटिंग श्रेणी |
| चैनल आरएक्स पावर मॉनिटर पूर्ण त्रुटि | डीएमआई_आरएक्स_च | -2 | 2 | डीबी | 1 |
| चैनल पूर्वाग्रह वर्तमान मॉनिटर | डीएमआई_इबियास_च | -10% | 10% | एमए | |
| चैनल TX पावर मॉनिटर पूर्ण त्रुटि | DMI_TX_Ch | -2 | 2 | डीबी | 1 |
|
टिप्पणियाँ: 1. विभिन्न तंतुओं की माप सटीकता के कारण, अतिरिक्त +/-1 dB उतार-चढ़ाव, या +/- 3 dB कुल सटीकता हो सकती है। |
|||||
