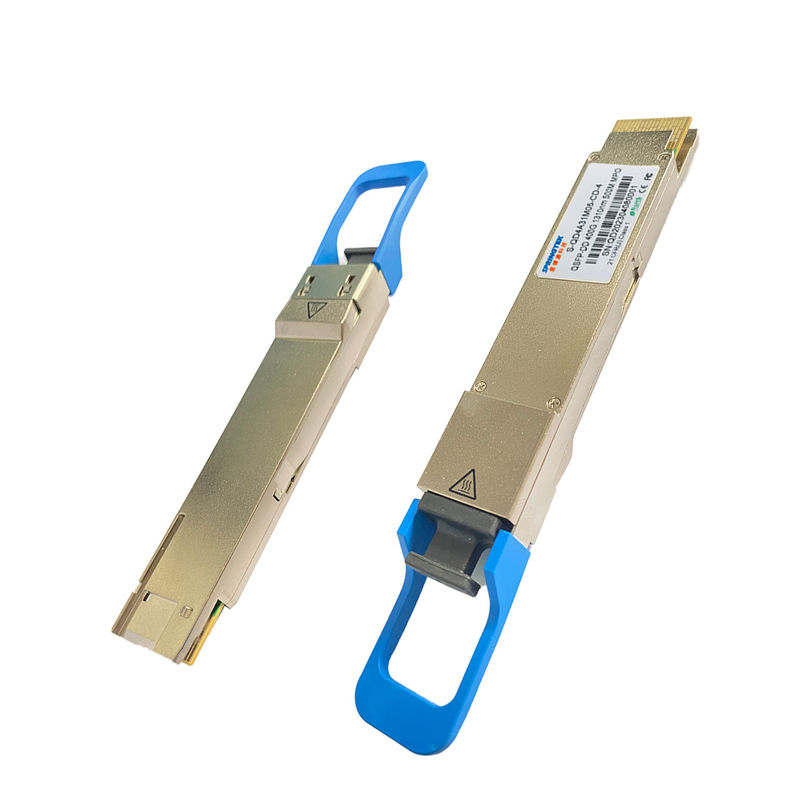

सिस्को संगत QSFP-DD DR4 MPO/MTP 400Gbps 500m SMF ऑप्टिकल ट्रांसीवर
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 400Gb/s QSFP-DD DR4 ऑप्टिकल मॉड्यूल को 500m ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।S-QD4A31M05-CD-4 मॉड्यूल 50Gb/s (PAM4) विद्युत इनपुट डेटा के 8 चैनलों को समानांतर ऑप्टिकल सिग्नल के 4 चैनलों में परिवर्तित करता है, प्रत्येक 400Gb/s की कुल डेटा दर के लिए 100Gb/s संचालन में सक्षम है।उल्टा, रिसीवर पर
साथ ही, मॉड्यूल 400Gb/s की समग्र डेटा दर के लिए 100Gb/s प्रत्येक चैनल के समानांतर ऑप्टिकल सिग्नल के 4 चैनलों को 50Gb/s (PAM4) विद्युत आउटपुट डेटा के 8 चैनलों में परिवर्तित करता है।
MTP/MPO-12 कनेक्टर के साथ एक ऑप्टिकल फाइबर केबल को स्प्रिंगटेक 400Gb/s QSFP-DD DR4 मॉड्यूल रिसेप्टेकल में प्लग किया जा सकता है। रिसेप्टेक के अंदर गाइड पिन द्वारा उचित संरेखण सुनिश्चित किया जाता है। केबल को आमतौर पर उचित चैनल के लिए मोड़ा नहीं जा सकता है। चैनल संरेखण। विद्युत कनेक्शन एक क्यूएसएफपी-डीडी एमएसए-अनुपालन एज प्रकार कनेक्टर के माध्यम से प्राप्त किया जाता है।
उत्पाद को क्यूएसएफपी-डीडी मल्टी-सोर्स एग्रीमेंट के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफेस के साथ डिजाइन किया गया है।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्ति की पूर्ण अधिकतम रेटिंग से अधिक के संचालन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 3.6 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| ऑपरेटिंग केस तापमान | को | 0 | 70 | डिग्री सेल्सियस | |
| सापेक्षिक आर्द्रता (गैर संघनन) | आरएच | 0 | 85 | % |
अनुशंसित परिचालन स्थितियां और बिजली आपूर्ति आवश्यकताएं
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| ऑपरेटिंग केस तापमान | ऊपर | 0 | 70 | डिग्री सेल्सियस | ||
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 3.135 | 3.3 | 3.465 | वी | |
| डेटा दर, प्रत्येक लेन | 26.5625 | जीबीडी | पीएएम4 | |||
| डेटा दर सटीकता | -100 | 100 | पीपीएम | |||
| प्री-एफईसी बिट त्रुटि अनुपात | 2.4x10-4 | |||||
| पोस्ट-एफईसी बिट त्रुटि अनुपात | 1x10-12 | 1 | ||||
| लिंक दूरी | डी | 0.002 | 500 | एम | 2 |
विद्युत विशेषताओं
जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, तब तक अनुशंसित ऑपरेटिंग वातावरण में निम्नलिखित विद्युत विशेषताओं को परिभाषित किया गया है।
| पैरामीटर | परीक्षण मरहम | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ | |
| बिजली की खपत | 12 | डब्ल्यू | |||||
| बिजली आपूर्ति करें | आईसीसी | 3.64 | ए | ||||
| ट्रांसमीटर (प्रत्येक लेन) | |||||||
| सिग्नलिंग दर, प्रत्येक लेन | टीपी 1 | 26.5625 ± 100 पीपीएम | जीबीडी | ||||
|
विभेदक पीके-पीके इनपुट वोल्टेज सहिष्णुता बेमेल |
TP1a | 900 | एमवीपीपी | 1 | |||
| विभेदक समाप्ति | टीपी 1 | 10 | % | ||||
| डिफरेंशियल इनपुट रिटर्न लॉस | टीपी 1 |
आईईईई 802.3-2015 समीकरण (83E-5) |
डीबी | ||||
| सामान्य मोड के लिए अंतर इनपुट रिटर्न लॉस |
टीपी 1 | आईईईई 802.3-2015 समीकरण (83E-6) |
डीबी | ||||
| मॉड्यूल स्ट्रेस्ड इनपुट टेस्ट | TP1a |
आईईईई 802.3बीएस देखें 120ई.3.4.1 |
2 | ||||
|
सिंगल-एंडेड वोल्टेज सहिष्णुता सीमा (न्यूनतम) |
TP1a | -0.4 से 3.3 | वी | ||||
| नियर-एंड आई हाइट, डिफरेंशियल | टीपी 1 | -350 | 2850 | एमवी | 3 | ||
| रिसीवर (प्रत्येक लेन) | |||||||
| फार-एंड आई हाइट, डिफरेंशियल | टीपी4 | 26.5625 ± 100 पीपीएम | जीबीडी | ||||
|
विभेदक पीक-टू-पीक आउटपुट वोल्टेज |
टीपी4 | 900 | एमवीपीपी | ||||
| एसी सामान्य मोड आउटपुट वोल्टेज (वीसीएम) | टीपी4 | 17.5 | एमवी | ||||
|
विभेदक समाप्ति बेमेल |
टीपी4 | 10 | % | ||||
|
डिफरेंशियल आउटपुट रिटर्न लॉस
|
टीपी4 |
आईईईई 802.3-2015 समीकरण(83E-2) |
|||||
|
डिफरेंशियल मोड रूपांतरण के लिए सामान्य हारकर लौटा |
टीपी4 |
आईईईई 802.3-2015 समीकरण(83E-3) |
|||||
|
संक्रमण का समय, 20% से 80%
|
टीपी4 | 9.5 | पी.एस. | ||||
|
नियर-एंड आई सिमेट्री मास्क चौड़ाई (ईएसएमडब्ल्यू) |
टीपी4 | 0.265 | यूआई | ||||
| नियर-एंड आई हाइट, डिफरेंशियल | टीपी4 | 70 | एमवी | ||||
|
फार-एंड आई सिमिट्री मास्क चौड़ाई (ईएसएमडब्ल्यू) |
टीपी4 | 0.2 | यूआई | ||||
| फार-एंड आई हाइट, डिफरेंशियल | टीपी4 | 30 | एमवी | ||||
| फार-एंड प्री-कर्सर आईएसआई अनुपात | टीपी4 | -4.5 | 2.5 | % | |||
| सामान्य मोड आउटपुट वोल्टेज (वीसीएम) | टीपी4 | -350 | 2850 | एमवी | 3 | ||
|
टिप्पणियाँ: 1. IEEE 802.3bs 120E.3.1.2 के अपवाद के साथ कि पैटर्न PRBS31Q या स्क्रैम्बल आइडल है। 2. IEEE 802.3bs 120E.1.1 में निर्दिष्ट BER को पूरा करता है। 3. मेजबान द्वारा उत्पन्न डीसी सामान्य मोड वोल्टेज।विशिष्टता में ग्राउंड ऑफ़सेट वोल्टेज के प्रभाव शामिल हैं। |
|||||||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाइयों | टिप्पणियाँ |
| केंद्र तरंग दैर्ध्य | एल सी | 1304.5 | 1310 | 1317.5 | एनएम | |
| ट्रांसमीटर | ||||||
| डेटा दर, प्रत्येक लेन | 53.125 ± 100 पीपीएम | जीबीडी | ||||
| मॉडुलन प्रारूप | पीएएम4 | |||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||
| औसत लॉन्च पावर, प्रत्येक लेन | पीऔसत | -2.9 | 4 | डी बी एम | 1 | |
|
बाहरी ऑप्टिकल मॉड्यूलेशन आयाम (ओएमएआउटर), प्रत्येक लेन |
पीओएमए | -0.8 | 4.2 | डी बी एम | 2 | |
|
ओएमएआउटर माइनस में पावर लॉन्च करें टीडीईसीक्यू, प्रत्येक लेन ईआर ≥ 4.5 डीबी के लिए ईआर <4.5 डीबी के लिए |
-2.2 -1.9 |
डीबी | ||||
|
के लिए ट्रांसमीटर और फैलाव आई क्लूज़र PAM4, प्रत्येक लेन |
टीडीईसीक्यू | 3.4 | डीबी | |||
| टीडीईसीक्यू - 10 * लॉग10(Ceq), प्रत्येक लेन | 3.4 | डीबी | 3 | |||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | |||
|
लॉन्च पावर में अंतर किन्हीं दो लेनों के बीच (OMAouter) |
4 | डीबी | ||||
| आरआईएन15.6ओएमए | रिन | -136 | डीबी/हर्ट्ज | |||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | सहने | 21.4 | डीबी | |||
|
की औसत प्रक्षेपण शक्ति ऑफ ट्रांसमीटर, प्रत्येक लेन |
पोफ | -26 | डी बी एम | |||
| ट्रांसमीटर संक्रमण समय | 17 | पी.एस. | ||||
|
ऑफ की औसत लॉन्च पावर ट्रांसमीटर, प्रत्येक लेन |
पोफ | -15 | डी बी एम | |||
| रिसीवर | ||||||
| डेटा दर, प्रत्येक लेन | 53.125 ± 100 पीपीएम | जीबीडी | ||||
| मॉडुलन प्रारूप | पीएएम4 | |||||
| नुकसान की सीमा, प्रत्येक लेन | टीएचडी | 5 | डी बी एम | 4 | ||
| औसत प्राप्त शक्ति, प्रत्येक लेन | -5.9 | 4 | डी बी एम | 5 | ||
| शक्ति प्राप्त करें (OMAouter), प्रत्येक लेन | 4.2 | डी बी एम | ||||
|
रिसीवर संवेदनशीलता (OMAouter), प्रत्येक लेन |
सेन |
समीकरण (1) |
डी बी एम | 6 | ||
| तनावग्रस्त रिसीवर संवेदनशीलता | एसआरएस | -1.9 | डी बी एम | 7 | ||
| रिसीवर प्रतिबिंब | आरआर | -26 | डीबी | |||
| लॉस एसर्ट | लोसा | -15 | डी बी एम | |||
| लॉस डी-एस्ट | लोस्ड | -8.9 | डी बी एम | |||
| लॉस हिस्टैरिसीस | लोश | 0.5 | डीबी | |||
| तनाव प्राप्तकर्ता संवेदनशीलता के लिए तनावग्रस्त स्थितियां (नोट 7) | ||||||
| स्ट्रेस्ड आई क्लोजर के लिए PAM4 (SECQ), लेन अंडर टेस्ट |
3.4 | डीबी | ||||
| SECQ - 10*log10(Ceq), लेन अंडर टेस्ट | 3.4 | डीबी | ||||
| प्रत्येक एग्रेसर लेन का OMAबाहरी | 4.2 | डी बी एम | ||||
डिजिटल डायग्नोस्टिक फ़ंक्शंस
निम्नलिखित डिजिटल डायग्नोस्टिक विशेषताओं को सामान्य परिचालन स्थितियों पर परिभाषित किया जाता है जब तक कि अन्यथा निर्दिष्ट न किया गया हो।
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | टिप्पणियाँ |
| तापमान मॉनिटर पूर्ण त्रुटि | डीएमआई_तापमान | -3 | 3 | डिग्री सेल्सियस | ओवर ऑपरेटिंग तापमान की रेंज |
| आपूर्ति वोल्टेज मॉनिटर निरपेक्ष त्रुटि | डीएमआई _वीसीसी | -0.1 | 0.1 | वी | ओवर फुल ऑपरेटिंग श्रेणी |
| चैनल आरएक्स पावर मॉनिटर पूर्ण त्रुटि | डीएमआई_आरएक्स_च | -2 | 2 | डीबी | 1 |
| चैनल पूर्वाग्रह वर्तमान मॉनिटर | डीएमआई_इबियास_च | -10% | 10% | एमए | |
| चैनल TX पावर मॉनिटर पूर्ण त्रुटि | DMI_TX_Ch | -2 | 2 | डीबी | 1 |
|
टिप्पणियाँ: 1. विभिन्न तंतुओं की माप सटीकता के कारण, अतिरिक्त +/-1 dB उतार-चढ़ाव, या +/- 3 dB कुल सटीकता हो सकती है। |
|||||
