उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-XP1031L2K-सीडी

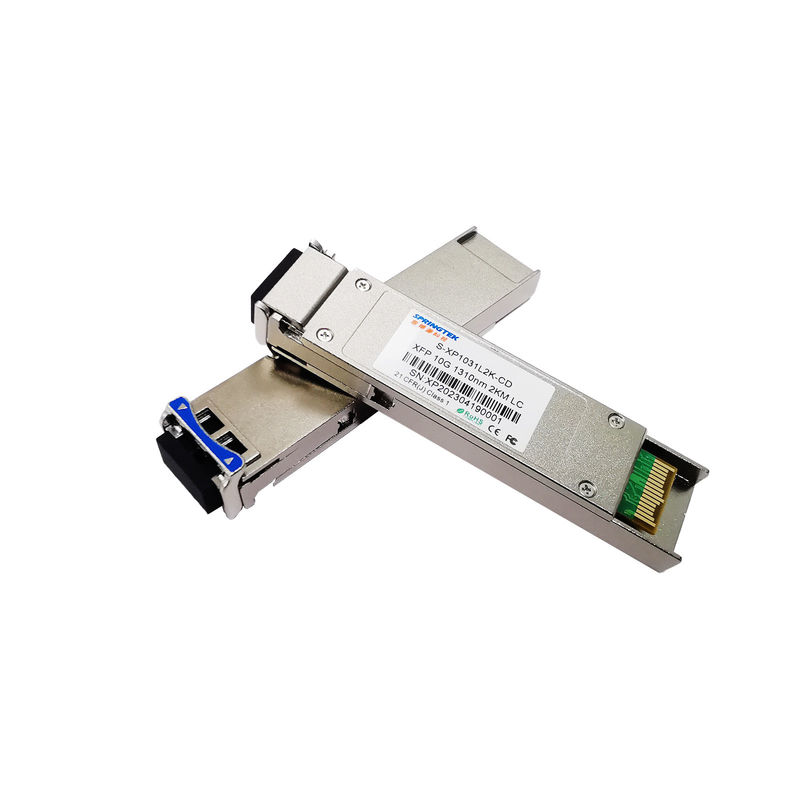

LC 10G XFP 1310nm 2km DDM न्यूटर / संगत SMF ऑप्टिकल ट्रांससीवर मॉड्यूल के साथ
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, डीडीएम के साथ |
विवरण
स्प्रिंगटेक एक्सएफपी मॉड्यूल 10जी स्मॉल फॉर्म-फैक्टर प्लग करने योग्य (एक्सएफपी) मल्टी-सोर्स एग्रीमेंट (एमएसए) के अनुरूप है, जो 9.953~11.1 जीबीपीएस की डेटा दर और एसएमएफ पर 2 किमी तक की ट्रांसमिशन दूरी का समर्थन करता है।
ट्रांससीवर मॉड्यूल में 1310nm FP लेजर के साथ एक ट्रांसमीटर और एक पिन फोटोड के साथ एक रिसीवर होता है।ट्रांसमीटर और रिसीवर एक व्यापक तापमान सीमा के भीतर अलग हैं और इष्टतम गर्मी अपव्यय और उत्कृष्ट विद्युत चुम्बकीय परिरक्षण प्रदान करते हैं, इस प्रकार 10 GbE प्रणालियों के लिए उच्च पोर्ट घनत्व को सक्षम करते हैं.
विशेषताएं
आवेदन
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विद्युत आपूर्ति वोल्टेज | Vcc | -0.5 | 4.5 | वी | |
| भंडारण तापमान सीमा | टी | -40 | +85 | °C | |
| सापेक्ष आर्द्रता - परिचालन | आरएचओ | 5 | 85 | % |
अधिकतम रेटिंग से अधिक किसी भी तनाव के परिणामस्वरूप स्थायी क्षति हो सकती है। उपकरण विनिर्देशों की गारंटी केवल अनुशंसित परिचालन परिस्थितियों में दी जाती है।
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | Tc | 0 | +70 | °C | |
| विद्युत आपूर्ति वोल्टेज | वीसीसी | 3.135 | 3.30 | 3.465 | वी |
| आपूर्ति करंट | मैंसीसी | 500 | mA | ||
| डेटा दर | BR | 9.953 | 11.1 | जीबीपीएस |
ऑप्टिकल और विद्युत विशेषताएं
| ट्रांसमीटर की विद्युत विशेषताएं | |||||||
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | |
| केंद्र तरंग दैर्ध्य | λc | 1270 | 1310 | 1350 | एनएम | ||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 3 | एनएम | ||||
| साइड-मोड दमन अनुपात | SMSR | 30 | डीबी | ||||
| औसत आउटपुट शक्ति | पीबाहर | - छह।5 | +0.5 | डीबीएम | 1 | ||
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | डीबी | ||||
| डेटा इनपुट स्विंग अंतर | वीIN | 180 | 950 | mV | 2 | ||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | ||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | |||
| सक्षम करें | 0 | 0.8 | वी | ||||
| रिसीवर की विद्युत विशेषताएं | |||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | नोट्स | |
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1600 | एनएम | |||
| रिसीवर संवेदनशीलता | -14.5 | डीबीएम | 3 | ||||
| रिसीवर अधिभार | 0.5 | डीबीएम | 3 | ||||
| लॉस डी-एसेर्ट | एलओएसD | -15.5 | डीबीएम | ||||
| एलओएस दावा | एलओएसए | -26 | डीबीएम | ||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | ||||
| डेटा आउटपुट स्विंग अंतर | वीबाहर | 400 | 600 | 800 | mV | 2 | |
| एलओएस | उच्च | 2.0 | Vcc | वी | |||
| कम | 0.8 | वी | |||||
| नोट्स | |||||||
|
1ऑप्टिकल शक्ति को एसएमएफ में लॉन्च किया जाता है। 2. आंतरिक रूप से एसी-जोड़ा. 3पीआरबीएस 2 से मापा गया31-1 परीक्षण पैटर्न @9953Mbps, BER ≤1×10-12. |
|||||||
