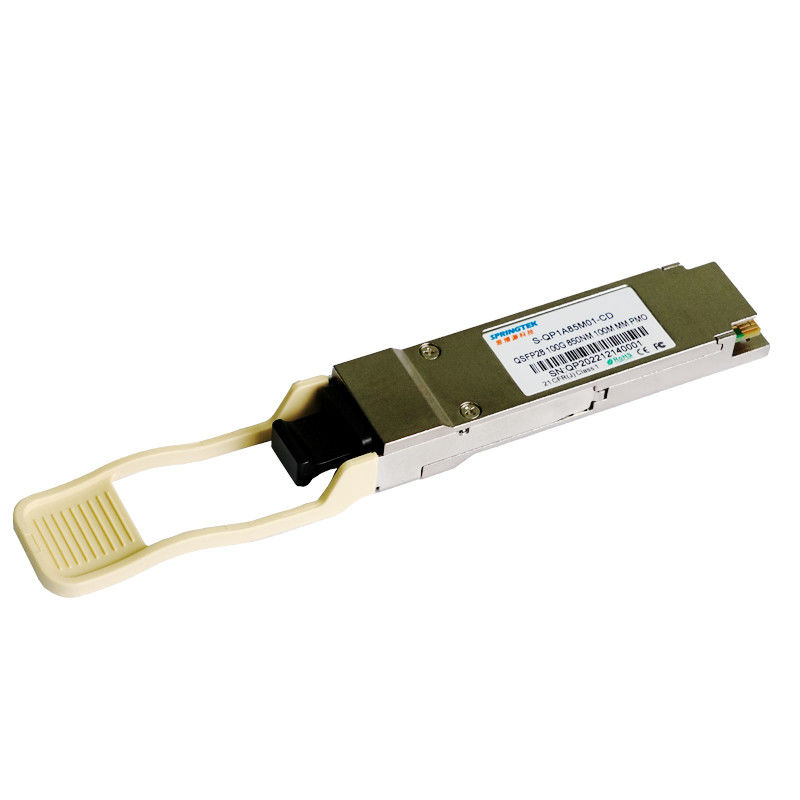

एमपीओ/एमटीपी 100 जीबीपीएस एसआर संगत जुनिपर QSFP28 850nm100m ऑप्टिकल ट्रांसीवर मॉड्यूल
एस-क्यूपी1ए85एम01-सीडी 221109.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-क्यूपी1ए85एम01-सीडी | QSFP28, 100Gbps, 850nm, MM, MPO, 100m, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 100GBase-SR4 QSFP28 ट्रांसीवर को MMF पर 100m तक 100G ईथरनेट लिंक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।यह QSFP28 MSA, IEEE 802.3bm और CAUI-4 के अनुरूप है।यह एक 3.3V बिजली की आपूर्ति के साथ लागत प्रभावी, कम बिजली की खपत है।यह बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल और कॉम्पैक्ट आकार के आवास के साथ निर्मित है।
विशेषताएँ
एकल +3.3V बिजली की आपूर्ति
ऑपरेटिंग तापमान: 0 से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | - | 4 | वी |
| स्टोरेज टेंपरेचर रेंज | टीएस | -40 | - | 85 | डिग्री सेल्सियस |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | - | 95 | % |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | - | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.46 | वी |
| कुल बिजली की खपत | पीडब्लू | - | - | 2.5 | डब्ल्यू |
| आधार - सामग्री दर | बीआर | - | 25.78125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | ||
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 1000 | एमवी | ||
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω | ||
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति IEEE P802.3bm | डीबी | |||||
| सामान्य मोड इनपुट वापसी हानि | प्रति IEEE P802.3bm | डीबी | |||||
| रिसीवर विद्युत विशेषताओं | |||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | ||
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 900 | एमवी | ||
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω | ||
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति IEEE P802.3bm | डीबी | |||||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति IEEE P802.3bm | डीबी | |||||
ऑप्टिकल लक्षण
| ट्रांसमीटर लक्षण | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| केंद्र तरंग दैर्ध्य | λ | 840 | 850 | 860 | एनएम | |
| आरएमएस स्पेक्ट्रल चौड़ाई | ∆λ | - | - | 0.6 | एनएम | |
| औसत लॉन्च पावर, प्रत्येक लेन | पीबाहर | -8.4 | - | 2.4 | डी बी एम | |
| ऑप्टिकल मॉड्यूलेशन आयाम, प्रत्येक लेन | ओएमए | -6.4 | - | 3 | डी बी एम | |
|
ट्रांसमीटर और फैलाव आंख क्लोजर (TDEC), प्रत्येक लेन |
टीडीईसी | 4.3 | डीबी | |||
| विलुप्त होने का अनुपात | एर | 2.0 | - | - | डीबी | |
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन | पीबंद | - | - | -30 | डी बी एम | |
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | ओआरएल | - | - | 12 | डीबी | |
|
ट्रांसमीटर आँख का मुखौटा परिभाषा {X1, X2, X3, Y1, Y2, Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| रिसीवर के लक्षण | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| रिसीवर तरंग दैर्ध्य | λ | 840 | 850 | 860 | एनएम | |
| प्राप्त इनपुट पर औसत शक्ति, प्रत्येक लेन | पीएक्सपीएक्स | - 10.3 | - | 2.4 | डी बी एम | |
| ओएमए में तनावग्रस्त रिसीवर संवेदनशीलता | एसआरएस | - | - | -5.2 | डी बी एम | 1 |
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | |
| लॉस डी-एसेर्ट | लोस्ड | - | - | -13 | डी बी एम | |
| लॉस हिस्टैरिसीस | लोश | 0.5 | डीबी | |||
| रिसीवर प्रतिबिंब | आरएफएल | -12 | डीबी | |||
| टिप्पणियाँ | ||||||
| 1. PRBS 231 -1 परीक्षण पैटर्न के साथ मापा गया, @25.78125Gb/s, BER<5E-5। | ||||||
