उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QP1AL4L10-सीडी

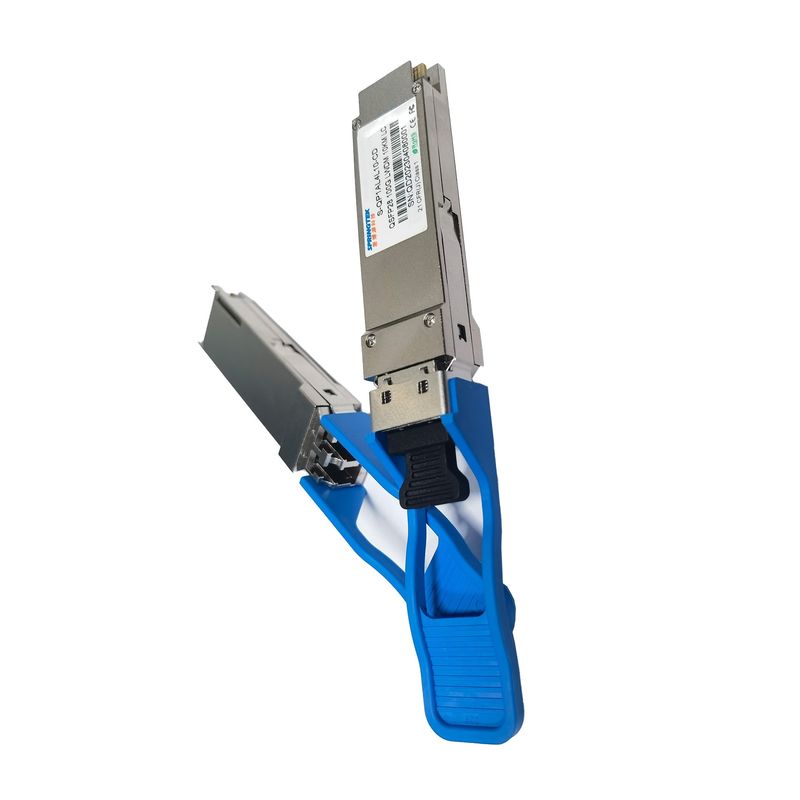

डुप्लेक्स एलसी SMF 100g सिस्को QSFP28 LR4 संगत ट्रांसीवर 1310nm 10km DOM LAN WDM
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-QP1AL4L10-सीडी |
QSFP28, 100Gbps, 1294 -1310 nm, SM, LC, 10km, 0ºC~+70ºC, DDM, COB स्टाइल के साथ |
विवरण
स्प्रिंगटेक 100GBase-LR4 QSFP28 ट्रांसीवर को 10km तक SMF पर 100G ईथरनेट लिंक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।यह QSFP28 MSA, IEEE 802.3ba और IEEE 802.3bm के अनुरूप है।यह एक 3.3V बिजली की आपूर्ति के साथ लागत प्रभावी, कम बिजली की खपत है।मॉड्यूल में 4 स्वतंत्र LAN-WDM ऑप्टिकल लेन के मल्टीप्लेक्सिंग द्वारा 103.1Gbps तक की कुल बिट दर है, प्रत्येक लेन 10km SMF पर 25.78125Gb/s संचारित करने में सक्षम है।यह बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल और कॉम्पैक्ट आकार के आवास के साथ निर्मित है।
विशेषताएँ
एकल +3.3V बिजली की आपूर्ति
ऑपरेटिंग तापमान: 0 से + 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| कुल बिजली की खपत | पी | - | - | 3.5 | डब्ल्यू |
| आधार - सामग्री दर | बीआर | - | 25.78125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 900 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति 100Gbase-LR4 | डीबी | |||
| सामान्य मोड इनपुट वापसी हानि | प्रति 100Gbase-LR4 | डीबी | |||
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 850 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति 100Gbase-LR4 | डीबी | |||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति 100Gbase-LR4 | डीबी | |||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर लक्षण | |||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | 1 | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | - | 1296.59 | एनएम | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| कुल औसत प्रक्षेपण शक्ति | एक प्रकार की मछली | - | - | 10.5 | डी बी एम | ||
| ओएमए प्रति लेन संचारित करें | टैक्सोमा | -1.3 | - | 4.5 | डी बी एम | ||
| औसत प्रक्षेपण शक्ति प्रति लेन | TXPx | -4.3 | - | 4.5 | डी बी एम | ||
| विलुप्त होने का अनुपात | एर | 4 | - | - | डीबी | ||
| साइडमोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | ||
| सापेक्ष तीव्रता शोर | रिन | - | - | -130 | डीबी/हर्ट्ज | ||
| ट्रांसमीटर परावर्तन परावर्तन | - | - | -12 | डीबी | |||
|
ट्रांसमीटर आई मास्क परिभाषा {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| रिसीवर के लक्षण | |||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | 3 | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | - | 1296.59 | एनएम | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| औसत प्राप्त शक्ति प्रति लेन | आरएक्सपीएक्स | -10.6 | - | 4.5 | डी बी एम | 4 | |
| रिसीवर संवेदनशीलता (OMA) प्रति लेन | आरएक्ससेंस | - | - | -8.6 | डी बी एम | ||
| रिसीवर प्रतिबिंब | - | - | -26 | डीबी | |||
| लॉस | ऑप्टिकल डी-एसर्ट | पी.डी. | - | - | -11.6 | डी बी एम | |
| ऑप्टिकल दावा | देहात | -24 | - | - | |||
| लॉस हिस्टैरिसीस | 0.5 | - | - | डीबी | |||
| टिप्पणियाँ | |||||||
|
1. ट्रांसमीटर 25.78125Gbps प्रत्येक चैनल पर काम कर रहा है। 2. हिट अनुपात 5x10-5. 3. रिसीवर प्रत्येक चैनल पर 25.78125Gbps पर काम कर रहा है। 4. पावर वैल्यू और पावर सटीकता सभी चैनलों के साथ हैं। |
|||||||
