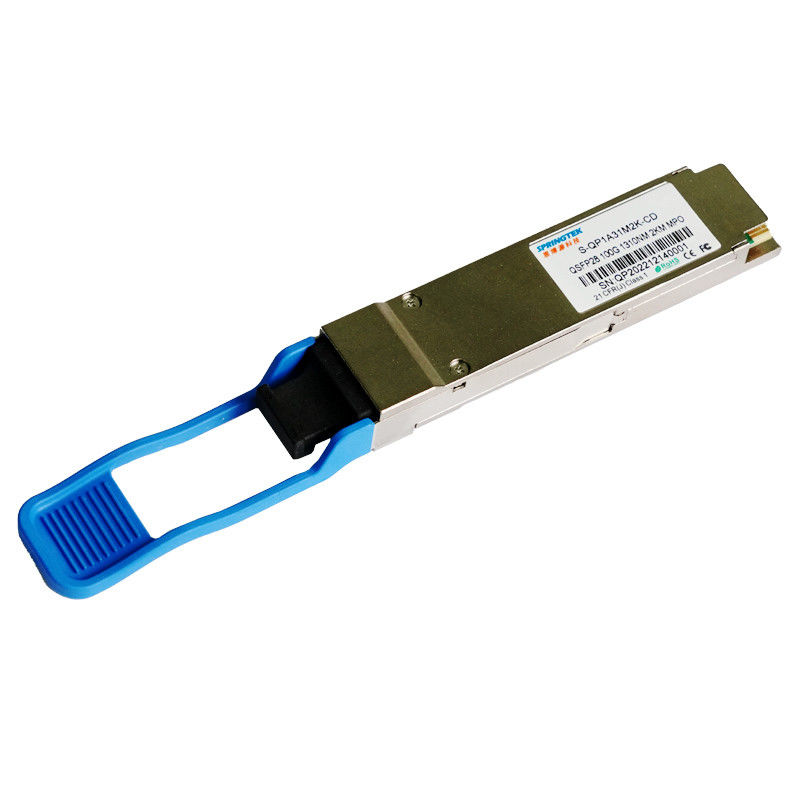

100G PSM4 2km ब्रोकेड संगत QSFP28 1310nm MTP/MPO ऑप्टिकल ट्रांसीवर मॉड्यूल
एस-क्यूपी1ए31एम2के-सीडी 221109.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-क्यूपी1एसी31एम2के-सीडी |
QSFP28, 100Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC~+70ºC, DDM के साथ, |
विवरण
स्प्रिंगटेक 100G PSM4 QSFP28 सिंगल मोड ऑप्टिकल ट्रांसीवर ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया।यह उत्पाद बढ़ा हुआ पोर्ट घनत्व प्रदान करता है, चार स्वतंत्र ट्रांसमिट और रिसीव चैनल की पेशकश करता है, प्रत्येक चैनल 25Gbps पर संचालित होता है, जिसके परिणामस्वरूप 2km सिंगल मोड फाइबर पर 100Gbps की कुल डेटा दर होती है, MTP / MPO कनेक्टर के साथ एक ऑप्टिकल फाइबर रिबन केबल को प्लग किया जा सकता है QSFP28 मॉड्यूल रिसेप्शन में, रिसेप्शन के अंदर गाइड पिन उचित संरेखण सुनिश्चित करते हैं।
QSFP28 मल्टी-सोर्स एग्रीमेंट (MSA) के अनुसार, मॉड्यूल को I2C टू-वायर सीरियल इंटरफ़ेस के माध्यम से प्रबंधित किया जा सकता है।ट्रांसमीटर मॉड्यूल कॉमन मोड लॉजिक (CML) स्तरों के साथ संगत विद्युत इनपुट संकेतों को स्वीकार करता है, सभी इनपुट डेटा सिग्नल अंतर और आंतरिक रूप से समाप्त होते हैं।रिसीवर मॉड्यूल समानांतर ऑप्टिकल इनपुट सिग्नल को एक फोटो डिटेक्टर सरणी के माध्यम से समानांतर विद्युत आउटपुट सिग्नल में परिवर्तित करता है।रिसीवर मॉड्यूल विद्युत संकेतों को आउटपुट करता है जो सामान्य मोड लॉजिक (सीएमएल) स्तरों के साथ संगत वोल्टेज भी हैं।सभी डेटा सिग्नल अलग-अलग हैं और प्रति चैनल 25Gb/s तक डेटा दरों का समर्थन करते हैं।
विशेषताएँ
अनुप्रयोग
मानकों
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| कुल बिजली की खपत | पी | - | - | 3.5 | डब्ल्यू |
| आधार - सामग्री दर | बीआर | - | 25.78125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 900 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| विभेदक समाप्ति बेमेल | - | - | 10 | % | |
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति 100जी सीएलआर4 एमएसए | डीबी | |||
| सामान्य मोड इनपुट वापसी हानि | प्रति 100जी सीएलआर4 एमएसए | डीबी | |||
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 1200 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| विभेदक समाप्ति बेमेल | - | - | 10 | % | |
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति 100जी सीएलआर4 एमएसए | डीबी | |||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति 100जी सीएलआर4 एमएसए | डीबी | |||
सामरिक लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर लक्षण | |||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | 1 | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1260 | 1310 | 1355 | एनएम | ||
| कुल औसत प्रक्षेपण शक्ति | एक प्रकार की मछली | 9.5 | डी बी एम | ||||
| औसत प्रक्षेपण शक्ति प्रति लेन | TXPx | -6.5 | 2.5 | डी बी एम | |||
| विलुप्त होने का अनुपात | एर | 3.5 | डीबी | ||||
| साइडमोड दमन अनुपात | एसएमएसआर | 30 | डीबी | ||||
| प्रति लेन औसत प्रक्षेपण बिजली बंद | पोफ | -30 | डीबी |
|
|||
|
ट्रांसमीटर आई मास्क परिभाषा {X1, X2, X3, Y1, Y2, Y3} |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | ||||||
| रिसीवर के लक्षण | |||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | |||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1260 | 1355 | एनएम | |||
| औसत रिसीवर शक्ति, प्रत्येक लेन | आरमैक्स | 3.5 | डी बी एम | ||||
|
अनस्ट्रेस्ड रिसीवर संवेदनशीलता (ओएमए) प्रति लेन |
आरएक्ससेंस | -10.2 | डी बी एम | 1 | |||
| इनपुट संतृप्ति शक्ति (अधिभार) | साट | 4.5 | डी बी एम | ||||
| रिसीवर प्रतिबिंब | आरआर | -26 | डीबी | ||||
| लॉस | ऑप्टिकल डी-एसर्ट | पी.डी. | -12 | डी बी एम | |||
| ऑप्टिकल दावा | देहात | -18 | |||||
| टिप्पणियाँ | |||||||
|
|||||||
