उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QS40C4L10-सीडी

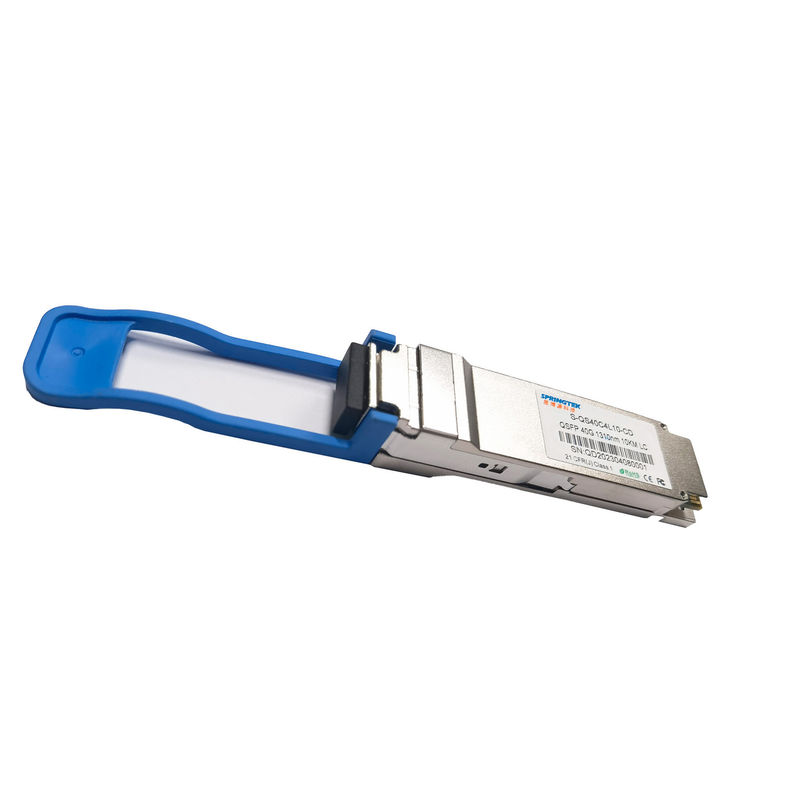

डेटा केंद्रों के लिए 40G-LR4 SMF संगत जुनिपर QSFP + ऑप्टिकल ट्रांसीवर 1310nm 10km
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-QS40C4L10-सीडी | QSFP+, 40Gbps, 1271~1331nm, SM,LC,10km, 0ºC ~ +70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 40G-LR4 QSFP+ ट्रांसीवर को 10 किमी तक SMF पर 40G ईथरनेट लिंक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।यह QSFP+ MSA, IEEE 802.3ba 40GBase-LR4 के अनुरूप है।यह एक 3.3V बिजली की आपूर्ति के साथ लागत प्रभावी, कम बिजली की खपत है।यह बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल और कॉम्पैक्ट आकार के आवास के साथ निर्मित है।
विशेषताएँ
10.3125Gb/s प्रति लेन तक बिट दर का समर्थन करता है
डुप्लेक्स एलसी इंटरफ़ेस
बिना ठंडा किया हुआ 4x10Gbps CWDM ट्रांसमीटर, पिन ऐरे डिटेक्टर
कम बिजली की खपत <3.5W
सिंगल मोड फाइबर (SMF) पर 10 किमी की अधिकतम लिंक लंबाई
बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल हाउसिंग
आईआईसी प्रबंधन इंटरफ़ेस
एकल +3.3V बिजली की आपूर्ति
ऑपरेटिंग केस तापमान: 0 से 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
हाई स्पीड एक्सेस
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| कुल बिजली की खपत | पी | - | - | 3.5 | डब्ल्यू |
| डेटा दर प्रति लेन | बीआर | - | 10.3125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणी |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 300 | - | 1200 | एमवी | |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω | |
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.1.1 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| कॉमन-मोड इनपुट रिटर्न लॉस के लिए डिफरेंशियल | 10 | - | - | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |
| J2 जिटर टॉलरेंस | J2T | 0.17 | - | - | यूआई | प्रति IEEE P802.3ba 86A.4.1 |
| J9 जिटर टॉलरेंस | J9T | 0.29 | - | - | यूआई | |
| रिसीवर विद्युत विशेषताओं | ||||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 1200 | एमवी | |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω | |
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.2.1 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति IEEE P802.3ba 86A.4.2.2 | डीबी | 10 मेगाहर्ट्ज से 11.1 गीगाहर्ट्ज | |||
| आउटपुट संक्रमण समय, 20% से 80% | 28 | - | - | पी.एस. | प्रति IEEE P802.3ba 86A.4.2 | |
| J2 जिटर आउटपुट | J2O | - | - | 0.42 | यूआई | |
| J9 जिटर आउटपुट | J9O | - | - | 0.65 | यूआई | |
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर लक्षण | |||||||
| लेजर प्रकार | सीडब्ल्यूडीएम डीएफबी | ||||||
| डेटा दर प्रति लेन | - | - | 10.3125 | - | जीबी/एस | ||
|
लेन केंद्र तरंग दैर्ध्य
|
λ0 | 1264.5 | 1277.5 | एनएम | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | ||
| कुल औसत प्रक्षेपण शक्ति | पीटी | - | - | 8.3 | डी बी एम | ||
| औसत लॉन्च पावर, प्रत्येक लेन | पीबाहर | -7.0 | - | 2.3 | डी बी एम | ||
| ऑप्टिकल मॉड्यूलेशन आयाम, प्रत्येक लेन | ओएमए | -4 | - | 3.5 | डी बी एम | ||
| किसी भी दो लेन (ओएमए) के बीच प्रक्षेपण शक्ति में अंतर | - | - | 6.5 | डीबी | |||
| ओएमए माइनस टीडीपी, प्रत्येक लेन में लॉन्च पावर | -4.8 | - | - | डी बी एम | |||
| विलुप्त होने का अनुपात | एर | 3.5 | - | - | डीबी | ||
| ट्रांसमीटर फैलाव जुर्माना | तेदेपा | - | - | 2.6 | डीबी | ||
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन | पोफ | - | - | -30 | डी बी एम | ||
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | ||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | - | - | 20 | डीबी | |||
| ट्रांसमीटर प्रतिबिंब | - | - | -12 | डीबी | |||
| ट्रांसमीटर आँख का मुखौटा परिभाषा | IEEE802.3ba के अनुरूप | ||||||
| रिसीवर के लक्षण | |||||||
| रिसीवर प्रकार | नत्थी करना | ||||||
| डेटा दर प्रति लेन | - | 10.3125 | - | जीबी/एस | |||
| लेन केंद्र तरंग दैर्ध्य | λ0 | 1264.5 | 1277.5 | एनएम | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| औसत प्राप्त शक्ति, प्रत्येक लेन | पिन1 | -13.7 | - | 2.3 | डी बी एम | ||
| नुकसान की दहलीज | डीटी | 3.3 | - | - | डी बी एम | ||
| रिसीवर पावर (ओएमए), प्रत्येक लेन (अधिकतम) | - | - | 3.5 | डी बी एम | |||
| किसी भी दो लेन (ओएमए) (अधिकतम) के बीच बिजली प्राप्त करने में अंतर | - | - | 7.5 | डीबी | |||
| रिसीवर संवेदनशीलता (ओएमए), प्रत्येक लेन (अधिकतम) | सेन1 | - | - | -11.5 | डी बी एम | 1 | |
| तनावग्रस्त रिसीवर संवेदनशीलता (ओएमए), प्रत्येक लेन (अधिकतम) | सेन1 | - | - | -9.6 | डी बी एम | ||
| रिसीवर 3 डीबी विद्युत ऊपरी कटऑफ आवृत्ति, प्रत्येक लेन | - | - | 12.3 | गीगा | |||
| रिसीवर प्रतिबिंब | आरएफएल | - | - | -26 | डीबी | ||
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | ||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -15 | डी बी एम | ||
| लॉस हिस्टैरिसीस | लोश | 0.5 | 3 | 5 | डीबी | ||
| टिप्पणियाँ | |||||||
| 1. BER=1E-12, PRBS31@10.3125Gbps से मापा गया | |||||||
