उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QS4031M2K-सीडी

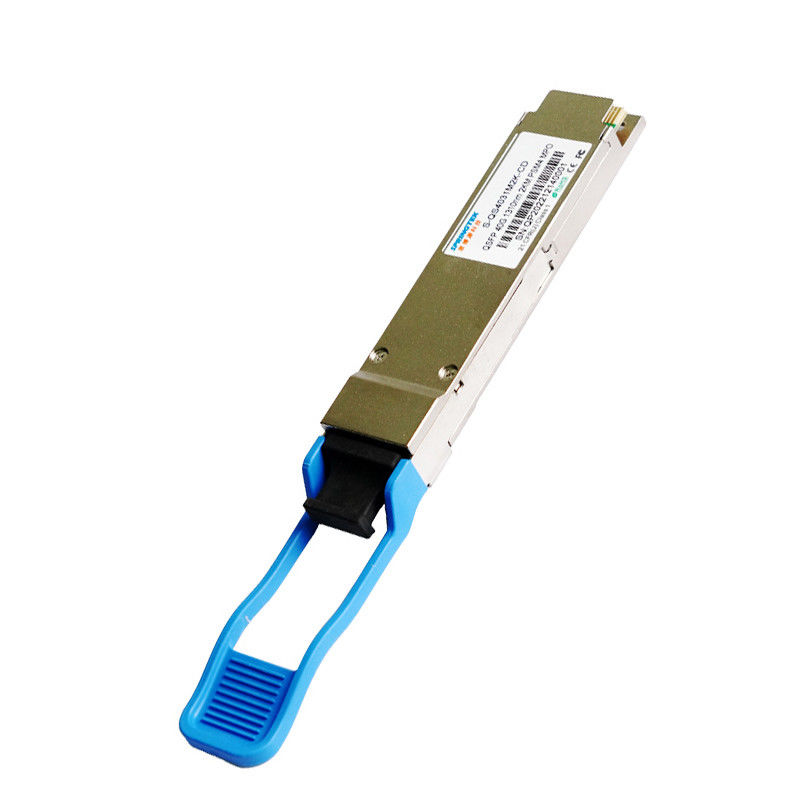

40G QSFP+ IR4 1310nm 2km PSM MPO संगत सिंगल-मोड 40G ईथरनेट/Infiniband QDR, DDR और SDR/डाटा सेंटर
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-QS4031M2K-सीडी | QSFP+, 40Gbps, PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक QSFP+ 40G-PSM4 ट्रांसीवर को 2km तक SMF पर 40G ईथरनेट लिंक की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।यह QSFP+ MSA, IEEE 802.3ba के अनुरूप है।यह एक 3.3V बिजली की आपूर्ति के साथ लागत प्रभावी, कम बिजली की खपत है।यह बेहतर ईएमआई प्रदर्शन के लिए ऑल-मेटल और कॉम्पैक्ट आकार के आवास के साथ निर्मित है।
विशेषताएँ
प्रति चैनल 11.2 Gbps तक डेटा दर
MPO ऑप्टिकल कनेक्टर (IEC61754-7-1)
कम बिजली की खपत 3.5W (अधिकतम)
संचरण की लंबाई 2km तक
4 चैनल 1310 एनएम डीएफबी लेजर के साथ ट्रांसमीटर
4 चैनल पिन फोटो डिटेक्टर के साथ रिसीवर
ऑपरेटिंग केस तापमान: 0 से 70 डिग्री सेल्सियस
RoHS आज्ञाकारी (सीसा रहित)
अनुप्रयोग
राउटर और एचबीए स्विच करें
40 जी ईथरनेट
Infiniband QDR, DDR और SDR
उच्च प्रदर्शन बैकप्लेन
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | 0 | 3.8 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
|
विद्युत विशेषताओं
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर लक्षण | |||||||
| लेजर प्रकार | डीएफबी | ||||||
| डेटा दर प्रति लेन | - | - | 10.3125 | - | जीबी/एस | ||
| लेन केंद्र तरंग दैर्ध्य | λ0 | 1260 | 1360 | एनएम | |||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | ||
| कुल औसत प्रक्षेपण शक्ति | पीटी | - | - | 5 | डी बी एम | ||
| औसत लॉन्च पावर, प्रत्येक लेन | एक प्रकार की मछली | -8.2 | - | 0.5 | डी बी एम | ||
| ऑप्टिकल मॉड्यूलेशन आयाम, प्रत्येक लेन | ओएमए | -5.2 | - | 2.0 | डी बी एम | ||
| किसी भी दो लेन (ओएमए) के बीच प्रक्षेपण शक्ति में अंतर | - | - | 5 | डीबी | |||
| ओएमए माइनस टीडीपी, प्रत्येक लेन में लॉन्च पावर | -4.8 | - | - | डी बी एम | |||
| विलुप्त होने का अनुपात | एर | 3.5 | - | - | डीबी | ||
| ट्रांसमीटर फैलाव जुर्माना | तेदेपा | - | - | 2.6 | डीबी | ||
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन | पोफ | - | - | -30 | डी बी एम | ||
| सापेक्ष तीव्रता शोर | रिन | - | - | -128 | डीबी/हर्ट्ज | ||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | - | - | 12 | डीबी | |||
| ट्रांसमीटर आँख का मुखौटा परिभाषा | IEEE802.3ba के अनुरूप | ||||||
| रिसीवर के लक्षण | |||||||
| रिसीवर प्रकार | नत्थी करना | ||||||
| लेन केंद्र तरंग दैर्ध्य | λ | 1260 | 1360 | एनएम | |||
| औसत प्राप्त शक्ति, प्रत्येक लेन | पिन1 | -12.6 | - | 2.3 | डी बी एम | ||
| नुकसान की दहलीज | डीटी | 3 | - | - | डी बी एम | ||
| रिसीवर संवेदनशीलता (ओएमए), प्रत्येक लेन (अधिकतम) | सेन1 | - | - | -12.6 | डी बी एम | 1 | |
| लॉस एसर्ट | लोसा | -30 | - | - | डी बी एम | ||
| लॉस डी-एसेर्ट | लोस्ड | - | - | -15 | डी बी एम | ||
| लॉस हिस्टैरिसीस | लोश | 0.5 | - | 6 | डीबी | ||
| टिप्पणियाँ | |||||||
| 1. बीईआर = 1ई-12, PRBS31@10.3125Gbps से मापा जाता है | |||||||
सामान्य विवरण
| नत्थी करना | प्रतीक | नाम/विवरण | टिप्पणियाँ |
| 1 | जीएनडी | ज़मीन | |
| 2 | Tx2n | ट्रांसमीटर उलटा डेटा इनपुट | |
| 3 | Tx2p | ट्रांसमीटर गैर-उलटा डेटा इनपुट | |
| 4 | जीएनडी | ज़मीन | |
| 5 | Tx4n | ट्रांसमीटर उलटा डेटा इनपुट | |
| 6 | Tx4p | ट्रांसमीटर नॉन-इनवर्टेड डेटा इनपुट | |
| 7 | जीएनडी | ज़मीन | |
| 8 | मोडसेल एल | मॉड्यूल का चयन | |
| 9 | रीसेट एल | मॉड्यूल रीसेट | |
| 10 | वीसीसीआरएक्स | +3.3V बिजली आपूर्ति रिसीवर | |
| 11 | एससीएल | 2-तार सीरियल इंटरफ़ेस घड़ी | |
| 12 | एसडीए | 2-वायर सीरियल इंटरफ़ेस डेटा | |
| 13 | जीएनडी | ज़मीन | |
| 14 | आरएक्स3पी | रिसीवर गैर-उलटा डेटा आउटपुट | |
| 15 | Rx3n | रिसीवर उलटा डेटा आउटपुट | |
| 16 | जीएनडी | ज़मीन | |
| 17 | आरएक्स1पी | रिसीवर गैर-उलटा डेटा आउटपुट | |
| 18 | आरएक्स1एन | रिसीवर उलटा डेटा आउटपुट | |
| 19 | जीएनडी | ज़मीन | |
| 20 | जीएनडी | ज़मीन | |
| 21 | Rx2n | रिसीवर उलटा डेटा आउटपुट | |
| 22 | Rx2p | रिसीवर गैर-उलटा डेटा आउटपुट | |
| 23 | जीएनडी | ज़मीन | |
| 24 | आरएक्स4एन | रिसीवर उलटा डेटा आउटपुट | |
| 25 | आरएक्स4पी | रिसीवर गैर-उलटा डेटा आउटपुट | |
| 26 | जीएनडी | ज़मीन | |
| 27 | मॉडपीआरएल | मॉड्यूल मौजूद | |
| 28 | आई.टी.एल | बाधा डालना | |
| 29 | वीसीसीटेक्सास | + 3.3V बिजली आपूर्ति ट्रांसमीटर | |
| 30 | वीसीसी1 | +3.3V बिजली की आपूर्ति | |
| 31 | एलपी मोड | काम ऊर्जा मोड | |
| 32 | जीएनडी | ज़मीन | |
| 33 | Tx3p | ट्रांसमीटर गैर-उलटा डेटा इनपुट | |
| 34 | Tx3n | ट्रांसमीटर उलटा डेटा इनपुट | |
| 35 | जीएनडी | ज़मीन | |
| 36 | Tx1p | ट्रांसमीटर गैर-उलटा डेटा इनपुट | |
| 37 | Tx1n | ट्रांसमीटर उलटा डेटा इनपुट | |
| 38 | जीएनडी | ज़मीन |
