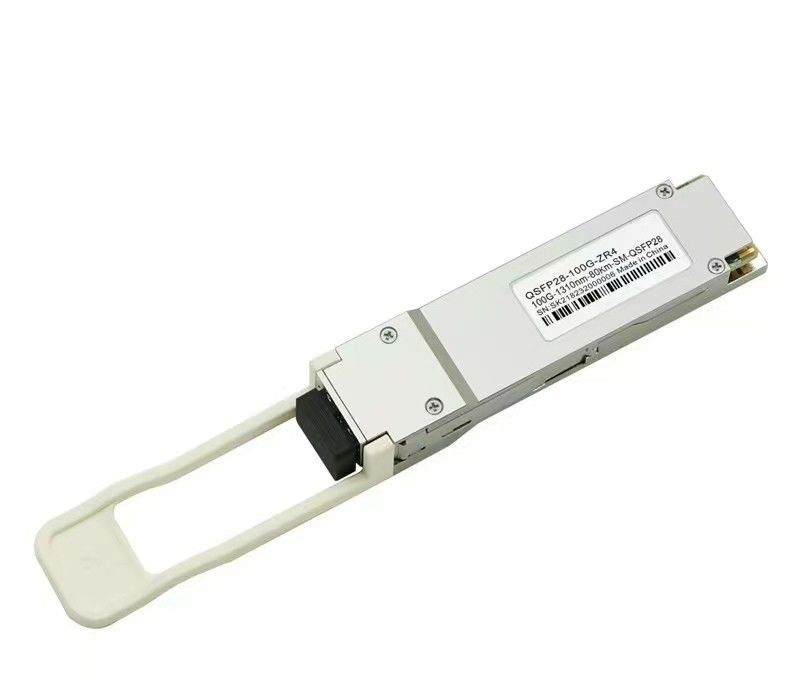

सिस्को संगत 100Gbps QSFP28 ZR 1294 -1310nm 80Km ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-QP1AL4L80-सीडी | QSFP28, 100Gbps, ZR4,1294-1310nm, SM, LC, 80km, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 100G QSFP28 ZR4 को 80km ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।इस मॉड्यूल में 4-लेन ऑप्टिकल ट्रांसमीटर, 4-लेन ऑप्टिकल रिसीवर और 2 तार सीरियल इंटरफ़ेस सहित मॉड्यूल प्रबंधन ब्लॉक शामिल है।ऑप्टिकल संकेतों को उद्योग मानक एलसी कनेक्टर के माध्यम से एकल-मोड फाइबर में मल्टीप्लेक्स किया जाता है।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.3 | 3.6 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्षिक आर्द्रता | आरएच | 15 | 85 | % | |
| क्षति दहलीज, प्रत्येक लेन | टीएचडी | 6.5 | डी बी एम |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| G.652 के साथ लिंक दूरी | पी | - | - | 80 | किमी |
| आधार - सामग्री दर | बीआर | - | 25.78125 | - | जीबीपीएस |
विद्युत विशेषताओं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणी |
| शक्ति का अपव्यय | 6.5 | डब्ल्यू | ||||
| बिजली आपूर्ति करें | आईसीसी | 1.8759 | ए | स्थिर अवस्था | ||
| ट्रांसमीटर | ||||||
| डेटा दर, प्रत्येक लेन | 25.78125 | जीबीपीएस | ||||
| विभेदक वोल्टेज pk-pk | वीपीपी | 900 | एमवी | 1 मेगाहर्ट्ज पर | ||
| सामान्य मोड वोल्टेज | वीसीएम | -350 | 2850 | एमवी | ||
| संक्रमण का समय | ट्राइस/टफॉल | 10 | पी.एस. | 20% ~ 80% | ||
| डिफरेंशियल टर्मिनेशन री-सिस्टेंस मिसमैच | 10 | % | ||||
| आँख की चौड़ाई | ईडब्ल्यू15 | 0.46 | यूआई | |||
| आँख की ऊँचाई | एह15 | 95 | एमवी | |||
| रिसीवर | ||||||
| डेटा दर, प्रत्येक लेन | 25.78125 | जीबीपीएस | ||||
| डिफरेंशियल टर्मिनेशन री-सिस्टेंस मिसमैच | 10 | % | 1 मेगाहर्ट्ज पर | |||
| विभेदक आउटपुट वोल्टेज स्विंग | वाउट, पीपी | 900 | एमवी | |||
| सामान्य मोड शोर, आरएमएस | Vrms | 17.5 | एमवी | |||
| संक्रमण का समय | ट्राइस/टफॉल | 12 | पी.एस. | 20% ~ 80% | ||
| आँख की चौड़ाई | ईडब्ल्यू15 | 0.57 | यूआई | |||
| आँख की ऊँचाई | एह15 | 228 | एमवी | |||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| ट्रांसमीटर लक्षण | ||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | 1 | |||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | 1295.56 | 1296.59 | एनएम | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | |
| कुल औसत प्रक्षेपण शक्ति | कुल | 8.0 | 12.5 | डी बी एम | ||
| औसत लॉन्च पावर, प्रत्येक लेन | एक प्रकार की मछली | 2.0 | 6.5 | डी बी एम | ||
|
के बीच प्रक्षेपण शक्ति में अंतर कोई भी दो लेन (औसत और ओएमए) |
- | 3 | डी बी एम | |||
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन | पोफ | - | - | -30 | डी बी एम | |
| विलुप्त होने का अनुपात | एर | 6 | - | - | डीबी | |
| रिन ओएमए | 130 | डीबी/हर्ट्ज | ||||
| ऑप्टिकल रिटर्न लॉस टॉलरेंस | 20 | डीबी | ||||
| संचारित प्रतिबिंब | आरएफएल | - | - | -12 | डीबी | |
| मुखौटा मार्जिन | 5 | * | * | % | ||
|
आउटपुट आई मास्क परिभाषा {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| रिसीवर के लक्षण | ||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | 1295.56 | 1296.59 | एनएम | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| औसत रिसीवर शक्ति, प्रत्येक लेन | टीएचडी | -28 | -7 | डी बी एम | 1 | |
| रिसीवर पावर, प्रत्येक लेन (ओएमए) | -7 | डी बी एम | ||||
| रिसीवर प्रतिबिंब | सेनोमा1 | -26 | डीबी | 1 | ||
| रिसीवर संवेदनशीलता औसत, प्रत्येक लेन | सेनोमा2 | -28 | डी बी एम | 2 | ||
|
रिसीवर 3 डीबी विद्युत ऊपरी कटऑफ आवृत्ति, प्रत्येक लेन |
लोसा | 31 | गीगा | |||
| क्षति दहलीज, प्रत्येक लेन | लोस्ड | 6.5 | डी बी एम | |||
| लॉस एसर्ट | लोश | -40 | डी बी एम | |||
| लॉस डेसर्ट | -29 | डी बी एम | ||||
| लॉस हिस्टैरिसीस | 0.5 | डीबी | ||||
| टिप्पणियाँ | ||||||
| 1. FEC के साथ BER@5E-5 पर संवेदनशीलता निर्दिष्ट की गई है | ||||||
