उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-QP1AL4L10-CD-OTU

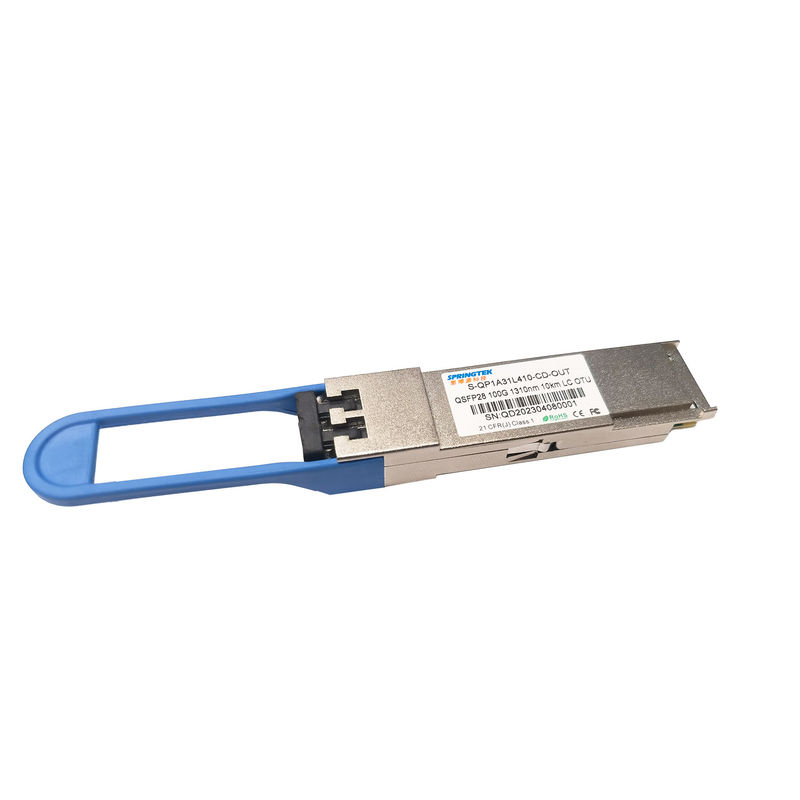

100Gbps सिस्को 10Km OTU4 QSFP28 LR4 1294 -1310nm LC संगत ऑप्टिकल ट्रांसीवर मॉड्यूल
एस-QP1AL4L10-CD-OTU 221109.pdf
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-QP1AL4L10-CD-OTU4 |
QSFP28, 100G/112Gbps, 1294 -1310 nm, OTU4, LC, 10km, 0ºC~+70ºC, DDM के साथ, |
विवरण
स्प्रिंगटेक 100GBase QSFP28-LR4-OTU4 को 10km ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।इस मॉड्यूल में 4-लेन DFB ऑप्टिकल ट्रांसमीटर, 4-लेन ऑप्टिकल रिसीवर और 2 वायर सीरियल इंटरफेस सहित मॉड्यूल प्रबंधन ब्लॉक शामिल हैं।ऑप्टिकल संकेतों को उद्योग मानक एलसी कनेक्टर के माध्यम से एकल-मोड फाइबर में मल्टीप्लेक्स किया जाता है।
विशेषताएँ
अनुप्रयोग
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.5 | 4 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| कुल बिजली की खपत | पी | - | - | 3.5 | डब्ल्यू |
| आधार - सामग्री दर | बीआर | - | 27.9525 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 900 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति 100Gbase-LR4 | डीबी | |||
| सामान्य मोड इनपुट वापसी हानि | प्रति 100Gbase-LR4 | डीबी | |||
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 850 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति 100Gbase-LR4 | डीबी | |||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति 100Gbase-LR4 | डीबी | |||
ऑप्टिकल लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ | |
| ट्रांसमीटर लक्षण | |||||||
| प्रति लेन सिग्नलिंग दर | 27.9525± 100 पीपीएम | जीबीडी | 1 | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | - | 1296.59 | एनएम | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| कुल औसत प्रक्षेपण शक्ति | एक प्रकार की मछली | - | - | 10.5 | डी बी एम | ||
| ओएमए प्रति लेन संचारित करें | टैक्सोमा | -1.3 | - | 4.5 | डी बी एम | ||
| औसत प्रक्षेपण शक्ति प्रति लेन | TXPx | -0.6 | - | 4 | डी बी एम | ||
| विलुप्त होने का अनुपात | एर | 4 | - | - | डीबी | ||
| साइडमोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | ||
| सापेक्ष तीव्रता शोर | रिन | - | - | -130 | डीबी/हर्ट्ज | ||
| ट्रांसमीटर परावर्तन परावर्तन | - | - | -12 | डीबी | |||
|
ट्रांसमीटर आई मास्क परिभाषा {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| रिसीवर के लक्षण | |||||||
| प्रति लेन सिग्नलिंग दर | 27.9525± 100 पीपीएम | जीबीडी | 3 | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | - | 1296.59 | एनएम | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| औसत प्राप्त शक्ति प्रति लेन | आरएक्सपीएक्स | -8.6 | - | 4.5 | डी बी एम | 4 | |
| रिसीवर संवेदनशीलता (OMA) प्रति लेन | आरएक्ससेंस | - | - | -8.4 | डी बी एम | ||
| रिसीवर प्रतिबिंब | - | - | -26 | डीबी | |||
| लॉस | ऑप्टिकल डी-एसर्ट | पी.डी. | - | - | -11.6 | डी बी एम | |
| ऑप्टिकल दावा | देहात | -24 | - | - | |||
| लॉस हिस्टैरिसीस | 0.5 | - | 6 | डीबी | |||
| टिप्पणियाँ | |||||||
|
1. ट्रांसमीटर 25.78125Gbps प्रत्येक चैनल पर काम कर रहा है। 2. हिट अनुपात 5x10-5. 3. रिसीवर प्रत्येक चैनल पर 25.78125Gbps पर काम कर रहा है। 4. पावर वैल्यू और पावर सटीकता सभी चैनलों के साथ हैं। |
|||||||
