उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-क्यूपी1एसी4एल05-सीडी

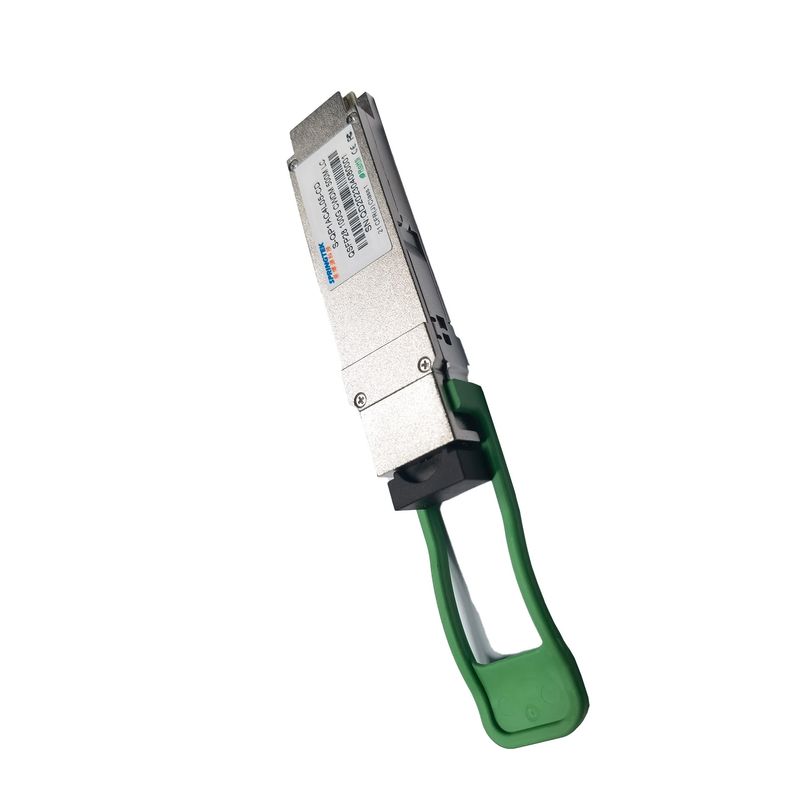

QSFP28 DR 100Gbps CWDM4 500m SM LCअनुकूलजुनिपर ऑप्टिकल ट्रांसीवर मॉड्यूल
एस-क्यूपी1एसी4एल05-सीडी 221109.पीडीएफ
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
| एस-क्यूपी1एसी4एल05-सीडी |
QSFP28,100Gbps, 1271 -1331nm, SM, LC, 500m, 0ºC~+70ºC, DDM के साथ, |
विवरण
स्प्रिंगटेक 100Gbps CWDM4 QSFP28 को 500 मीटर ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।इस मॉड्यूल में 4-लेन DFB ऑप्टिकल ट्रांसमीटर, 4-लेन ऑप्टिकल रिसीवर और 2 वायर सीरियल इंटरफेस सहित मॉड्यूल प्रबंधन ब्लॉक शामिल हैं।ऑप्टिकल संकेतों को उद्योग मानक एलसी कनेक्टर के माध्यम से एकल-मोड फाइबर में मल्टीप्लेक्स किया जाता है।
विशेषताएँ
अनुप्रयोग
मानकों
अधिकतम निरपेक्ष दर - निर्धारण
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| अधिकतम आपूर्ति वोल्टेज | वीसीसी | 0 | 3.6 | वी | |
| भंडारण तापमान | टी | -40 | 85 | ℃ | |
| ऑपरेटिंग केस तापमान | टीमामला | -5 | 75 | ℃ | |
| सापेक्षिक आर्द्रता | आरएच | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| ऑपरेटिंग केस तापमान | मामला | 0 | 70 | ℃ | |
| वोल्टेज आपूर्ति | वीसीसी | 3.135 | 3.3 | 3.465 | वी |
| सापेक्षिक आर्द्रता | आरएच | 5 | 85 | % | |
| शक्ति का अपव्यय | पी.डी. | 3.5 | डब्ल्यू | ||
| डेटा दर (ऑप्टिकल) | डीआरओ | 4*25.78125 | जीबीपीएस | ||
| डेटा दर (विद्युत) | ड्रे | 4*25.78125 | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक वोल्टेज pk-pk | वीपीपी | 900 | एमवी | ||
| इनपुट अंतर प्रतिबाधा | रिन | 100 | ओम | ||
| विभेदक समाप्ति प्रतिरोध बेमेल | 10 | % | |||
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आउटपुट अंतर प्रतिबाधा | घोर पराजय | 100 | ओम | ||
| विभेदक समाप्ति प्रतिरोध बेमेल | 10 | % | |||
| विभेदक आउटपुट वोल्टेज | वाउट, पीपी | 400 | 600 | 800 | एमवी |
हेसामरिक लक्षण
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई | टिप्पणी |
| ट्रांसमीटर | ||||||
| सिग्नल स्पीड प्रति लेन | बीआर | 25.78125 ± 100 पीपीएम | जीबी/एस | |||
| तरंग दैर्ध्य संचारित करें | λ0 | 1264.5 | 1271 | 1277.5 | एनएम | |
| λ1 | 1284.5 | 1291 | 1297.5 | एनएम | ||
| λ2 | 1304.5 | 1311 | 1317.5 | एनएम | ||
| λ3 | 1324.5 | 1331 | 1337.5 | एनएम | ||
| साइड-मोड दमन अनुपात | एसएमएसआर | 30 | डीबी | |||
| कुल औसत प्रक्षेपण शक्ति | पीकुल | 8.5 | डी बी एम | |||
| औसत प्रक्षेपण शक्ति, प्रत्येक लेन | पीबाहर | -6.5 | 2.5 | डी बी एम | ||
| ऑप्टिकल मॉड्यूलेशन एम्प्लिट्यूड (OMA), प्रत्येक लेन | पीओएमए | -4 | 2.5 | डी बी एम | ||
| लॉन्च पावर ऑफ प्रति लेन | -30 | डी बी एम | ||||
| ट्रांसमीटर और फैलाव जुर्माना (टीडीपी), प्रत्येक लेन | तेदेपा | 3.0 | डीबी | |||
| विलुप्त होने का अनुपात (ईआर) | एर | 3.5 | डीबी | |||
| ट्रांसमीटर आई मास्क परिभाषा {X1,X2, X3, Y1, Y2, Y3} | {0.31, 0.40, 0.45, 0.34, 0.38, 0.4} | 1 | ||||
| मुखौटा मार्जिन | 15 | % | 1 | |||
| रिसीवर | ||||||
| प्रति लेन सिग्नलिंग गति | बीआर | 25.78125 ± 100 पीपीएम | जीबी/एस | |||
| तरंग दैर्ध्य प्राप्त करें | λ0 | 1264.5 | 1271 | 1277.5 | एनएम | |
| λ1 | 1284.5 | 1291 | 1297.5 | एनएम | ||
| λ2 | 1304.5 | 1311 | 1317.5 | एनएम | ||
| λ3 | 1324.5 | 1331 | 1337.5 | एनएम | ||
| क्षति दहलीज, प्रत्येक लेन | 3.5 | डी बी एम | ||||
| औसत प्राप्त शक्ति, प्रत्येक लेन | -10 | 4.5 | डी बी एम | |||
| शक्ति प्राप्त करें, प्रत्येक लेन (ओएमए) | 2.5 | डी बी एम | 2 | |||
| रिसीवर प्रतिबिंब | -26 | डीबी | ||||
| लॉस एसर्ट | -24 | -13.6 | डी बी एम | |||
| लॉस डी-एसेर्ट | -11.6 | डी बी एम | ||||
| लॉस हिस्टैरिसीस | 0.5 | 6 | डीबी | |||
