उत्पत्ति के प्लेस:
वुहान चीन
ब्रांड नाम:
Springtek
प्रमाणन:
ISO9001 RoHS FCC CE
मॉडल संख्या:
एस-क्यूपी1एएल4एल40-सीडी-लाइट

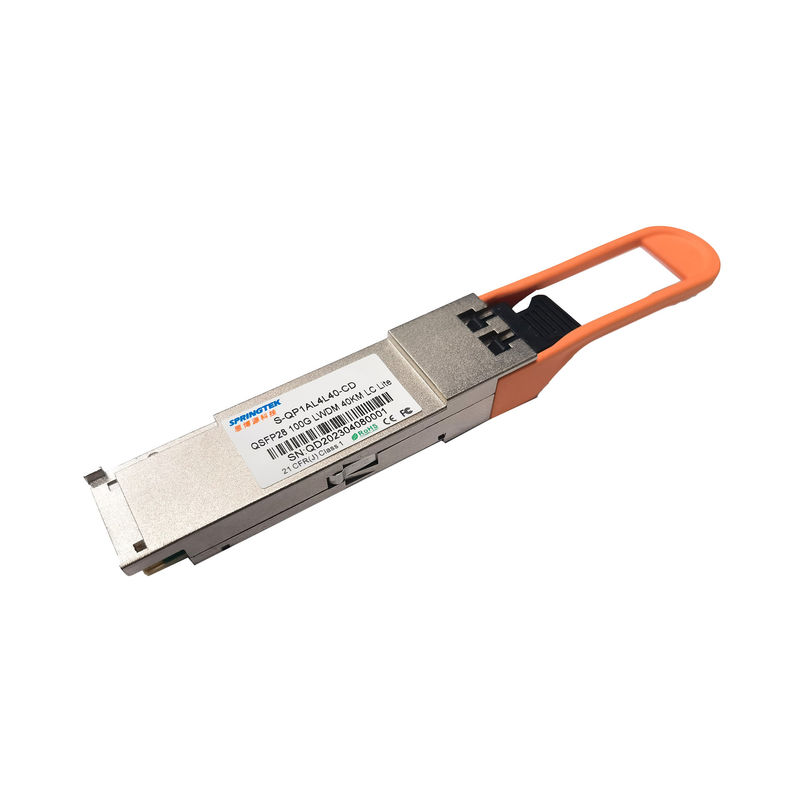

संगत सिस्को QSFP28 ER4 लाइट 100Gbps 1294 -1310nm 40Km ऑप्टिकल ट्रांसीवर मॉड्यूल
आदेश की जानकारी
| भाग संख्या | उत्पाद वर्णन |
|
एस-क्यूपी1एएल4एल40-सीडी-लाइट |
QSFP28, 100Gbps, ER4 लाइट, 1294-1310nm, SM, LC 40km, 0ºC~+70ºC, DDM के साथ |
विवरण
स्प्रिंगटेक 100G QSFP28 ER4 लाइट ऑप्टिकल ट्रांसीवर एक मॉड्यूल पर रिसीवर और ट्रांसमीटर पथ को एकीकृत करता है।ट्रांसमिट साइड में, सीरियल डेटा स्ट्रीम के चार लेन बरामद किए जाते हैं, रिटाइम किए जाते हैं, और चार लेजर ड्राइवरों को पास किए जाते हैं।लेजर चालक 1296 एनएम, 1300 एनएम, 1305 एनएम और 1309 एनएम के केंद्र तरंग दैर्ध्य के साथ 4-ईएमएल को नियंत्रित करते हैं।ऑप्टिकल संकेतों को उद्योग मानक एलसी कनेक्टर के माध्यम से एकल-मोड फाइबर में मल्टीप्लेक्स किया जाता है।प्राप्त पक्ष में, ऑप्टिकल डेटा स्ट्रीम के चार लेन एकीकृत ऑप्टिकल डी-मल्टीप्लेक्सर द्वारा वैकल्पिक रूप से डी-मल्टीप्लेक्स होते हैं।प्रत्येक डेटा स्ट्रीम को APD और ट्रांस-इम्पीडेंस एम्पलीफायर द्वारा पुनः प्राप्त किया जाता है, जिसे समयबद्ध किया जाता है।इस मॉड्यूल में एक हॉट-प्लगेबल इलेक्ट्रिकल इंटरफ़ेस, कम बिजली की खपत और 2-वायर सीरियल इंटरफ़ेस है।
स्प्रिंगटेक उत्पाद को QSFP28 मल्टी-सोर्स एग्रीमेंट (MSA) के अनुसार और IEEE 802.3ba के अनुरूप फॉर्म फैक्टर, ऑप्टिकल / इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफ़ेस के साथ डिज़ाइन किया गया है।
विशेषताएँ
अनुप्रयोग
मानकों
अधिकतम निरपेक्ष दर - निर्धारण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| बिजली की आपूर्ति की वोल्टेज | वीसीसी | -0.3 | 3.6 | वी | |
| स्टोरेज टेंपरेचर रेंज | टी | -40 | 85 | डिग्री सेल्सियस | |
| सापेक्ष आर्द्रता - भंडारण | आरएचएस | 0 | 95 | % | |
| सापेक्ष आर्द्रता - संचालन | आरएचहे | 0 | 85 | % |
सुझाई गई काम करने की स्थितियां
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| केस ऑपरेटिंग तापमान रेंज | टीसी | 0 | - | 70 | डिग्री सेल्सियस |
| बिजली की आपूर्ति की वोल्टेज | वीप्रतिलिपि | 3.14 | 3.3 | 3.47 | वी |
| कुल बिजली की खपत | पी | - | - | 3.5 | डब्ल्यू |
| आधार - सामग्री दर | बीआर | - | 25.78125 | - | जीबीपीएस |
विद्युत विशेषताओं
| ट्रांसमीटर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक इनपुट वोल्टेज स्विंग | वीमें | 180 | - | 1000 | एमवी |
| टीएक्स डिफरेंशियल इनपुट इंपेंडेंस | जेडमें | - | 100 | - | Ω |
| डिफरेंशियल इनपुट रिटर्न लॉस | प्रति 100Gbase-ER4 | डीबी | |||
| सामान्य मोड इनपुट वापसी हानि | प्रति 100Gbase-ER4 | डीबी | |||
| रिसीवर विद्युत विशेषताओं | |||||
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| विभेदक आउटपुट वोल्टेज स्विंग | वीबाहर | 300 | - | 1200 | एमवी |
| आरएक्स डिफरेंशियल आउटपुट इंपेंडेंस | जेडबाहर | - | 100 | - | Ω |
| डिफरेंशियल आउटपुट रिटर्न लॉस | प्रति 100Gbase-ER4 | डीबी | |||
| सामान्य मोड आउटपुट रिटर्न लॉस | प्रति 100Gbase-ER4 | डीबी | |||
सामरिक लक्षण
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | टिप्पणियाँ |
| ट्रांसमीटर लक्षण | ||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | 1 | |||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | 1295.56 | 1296.59 | एनएम | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| साइड मोड दमन अनुपात | एसएमएसआर | 30 | - | - | डीबी | |
| कुल औसत प्रक्षेपण शक्ति | पीकुल | - | - | 10.5 | डी बी एम | |
| औसत लॉन्च पावर, प्रत्येक लेन | पीबाहर | -2.9 | - | 4.5 | डी बी एम | |
| वर्णक्रमीय चौड़ाई (-20dB) | σ | - | 1 | एनएम | ||
| ऑफ ट्रांसमीटर की औसत लॉन्च पावर, प्रत्येक लेन | पीबंद | - | - | -30 | डी बी एम | |
| विलुप्त होने का अनुपात | एर | 4 | - | - | डीबी | |
| संचारित प्रतिबिंब | आरएफएल | - | - | -12 | डीबी | |
|
आउटपुट आई मास्क परिभाषा {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| रिसीवर के लक्षण | ||||||
| प्रति लेन सिग्नलिंग दर | 25.78125 | जीबीडी | ||||
| लेन केंद्र तरंग दैर्ध्य (रेंज) | λ | 1294.53 | 1295.56 | 1296.59 | एनएम | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| नुकसान की दहलीज | टीएचडी | -3 | डी बी एम | 1 | ||
| कुल औसत प्राप्त शक्ति | 2.0 | डी बी एम | ||||
| रिसीवर संवेदनशीलता (ओएमए), प्रत्येक लेन | सेनोमा1 | - | -16.5 | - | डी बी एम | 1 |
| रिसीवर संवेदनशीलता (ओएमए), प्रत्येक लेन | सेनोमा2 | - | -20.5 | -19 | डी बी एम | 2 |
| लॉस एसर्ट | लोसा | - | -26 | - | डी बी एम | |
| लॉस डी-एसेर्ट | लोस्ड | - | -24 | - | डी बी एम | |
| लॉस हिस्टैरिसीस | लोश | 0.5 | - | - | डीबी | |
| टिप्पणियाँ | ||||||
|
1. रिसीवर एक लेन पर इस शक्ति स्तर वाले मॉड्यूटेड ऑप्टिकल इनपुट सिग्नल के लिए क्षति के बिना, निरंतर जोखिम को सहन करने में सक्षम होगा।रिसीवर को इस इनपुट पावर पर सही ढंग से काम करने की ज़रूरत नहीं है। 2. 25.78125 जीबी/एस, एनआरजेड, पीआरबीएस 231-1, बीईआर = 1x10-12. 3. 27.95249 जीबी/एस, एनआरजेड, पीआरबीएस 231-1, बीईआर=5x10-5। |
||||||
